8. Типовые схемы обвязки устья скважины в процессе бурения.

При бурении скважин. Для обвязки устья бурящихся эксплуатационных и глубоких разведочных скважин противовыбросовым оборудованием ГОСТ 13862-75 установлены четыре типовые схемы.

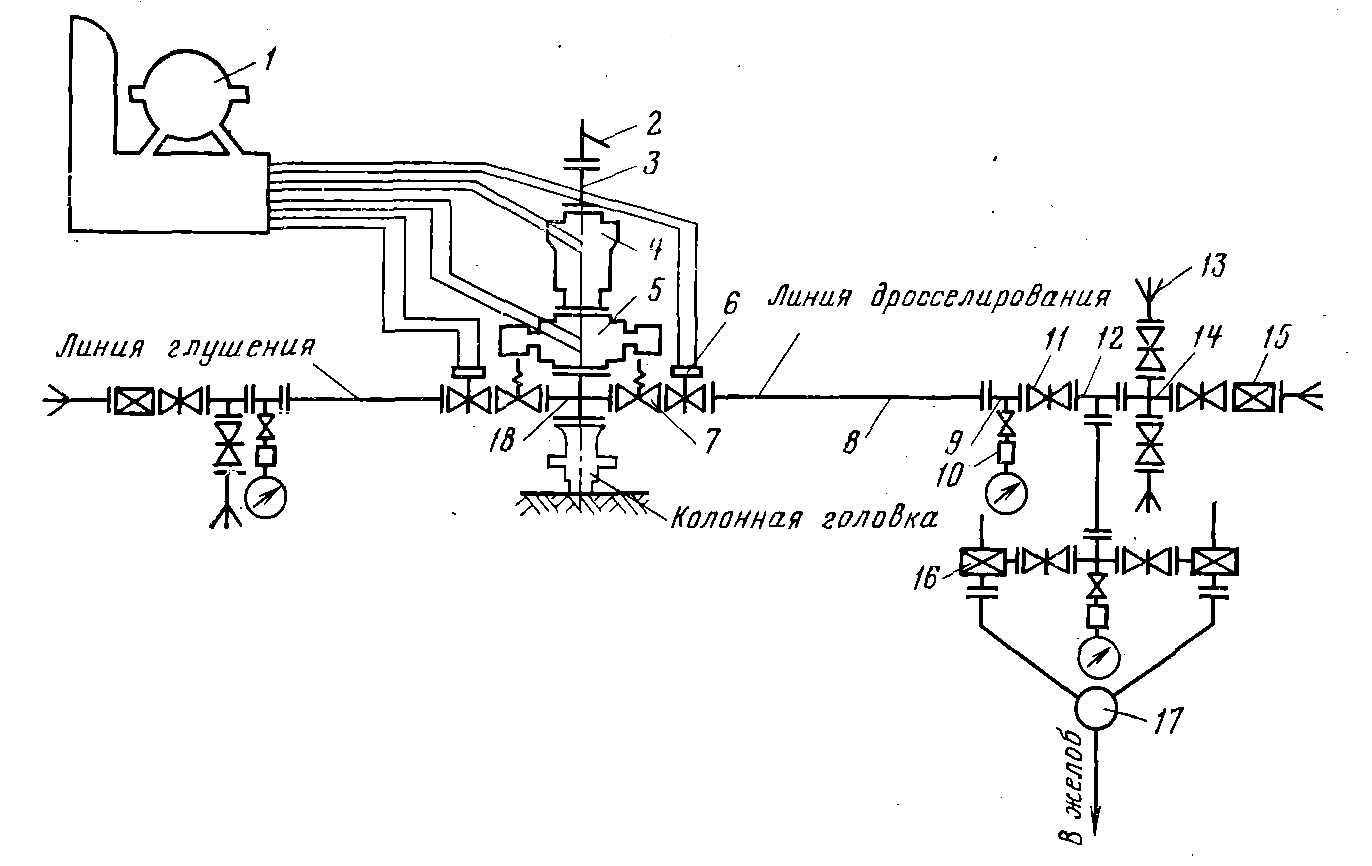

Схема 1 двухнревенторная с двумя линиями манифольда. Схема 2 трехпревенторная с двумя линиями манифольда. Схема 3 трехпревенторная с тремя линиями манифольда. Схема 4 трехпревенторная с четырьмя линиями манифольда. Обвязка устья скважины должна быть удобной в эксплуатации и обеспечивать проведение следующих операций: 1) надежную герметизацию устья скважины как при спущенном в скважину бурильном инструменте, так и при его отсутствии; 2) прямую и обратную промывки; 3) замену газированной промывочной жидкости свежей с необходимым противодавлением; 4) разрядку скважины путем выпуска жидкости или газа через выкидные линии;

5) контроль за давлением в скважине при загерметизированном устье и при промывке с противодавлением; 6) регулирование противодавления на пласт при газонефтепроявлениях; 7) установку дополнительного противовыбросового оборудования; 8) отвод газа или нефти, поступающих из скважины, на безопасное расстояние; 9) предотвращение загрязнения окружающей среды флюидом скважины. На основании типовых схем в нефтегазодобывающих районах страны разработаны и применяются местные схемы обвязки для конкретных геолого-технических условий бурения эксплуатационных и разведочных скважин. В общем случае при обвязке устья противовыбросовое оборудование монтируется на колонных головках. Допускается установка противовыбросового оборудования с помощью колонного фланца на кондукторе или первой промежуточной колонне, из-под башмака которых вскрываются горизонты с пластовым давлением, равным гидростатическому или ниже его. Для контроля давления в межколонном пространстве одно из отверстий в корпусе колонной головки оборудуется отводом с задвижкой и манометром с разделителем и краном высокого давления. Выкидные линии должны быть, как правило, прямолинейными, длина для нефтяных скважин не менее 30 м, для газовых не менее 100 м, они прочно прикреплены к переносным бетонным опорам и направлены в сторону от проезжих дорог, линий электропередач и других производственных и бытовых объектов. Первая опора крепления, считая от устья скважины, должна располагаться перед блоком задвижек; вторая после блока; остальные через 10-12 м и последняя на конце линии. Свободный конец линии должен быть не более 1,5 м и направлен в амбар с обваловкой. Допускается, как исключение, крепление линий с помощью стоек, забетонированных в углубления с размерами 600X600X1000 мм.

Повороты выкидных линий превенторной обвязки допускаются с применением массивных кованых угольников с резьбой или тройников с буферным устройством, предварительно опрессованными на максимальное давление опрессовки превенторной установки в процессе проводки скважин. В местах поворотов устанавливаются дополнительные опоры крепления. Результаты опрессовок оформляются актами. Концы выкидных линий оборудуются предохранителями. Диаметр выкидных линий на участках от устья до блока, задвижек должен быть не более сечения крестовины превенторной установки. Этот участок линии опрессовывается на максимальное давление, ожидаемое на устье скважины. Допускается за блоком задвижек применение труб большего диаметра. Все узлы противовыбросового оборудования соединяются только стандартными трубными резьбами со специальной смазкой УС-1, фланцами с применением стальных уплотнительных колец, а также сваркой. Фланцы соединяются только при помощи шпилек соответствующего типоразмера. После блока задвижек или последнего поворота выкидные линии на резьбах монтируются с применением графитной смазки. Блоки задвижек устанавливаются на специальных металлических основаниях с настилом для их обслуживания. Узел регулируемого дросселирования должен быть прикреплен к основанию с помощью стоек с хомутами. Линии от регулируемых дросселей к отбойному дегазатору и сливная линия должны быть надежно закреплены промежуточными стойками. При нормальном процессе бурения скважины все концевые задвижки и задвижки с гидроприводом на выкидных линиях должны быть закрыты, остальные задвижки и регулируемые дроссели открыты. В зимнее время при минусовых температурах превенторы должны обогреваться. Над превенторами устанавливается разъемный металлический зонт. Для наблюдения за давлением в скважине при ее герметизации на выкидных линиях и блоке штуцирования устанавливаются манометры с разделителями и кранами высокого давления. Манометры выбирают такими, чтобы предел измерения допустимого давления находился во второй трети шкалы. На горизонтальных участках выкидных линий и на отводе от стояка монтируют штуцерные камеры. В процессе нормального углубления скважины штуцер устанавливают только в штуцерную камеру на стояке. В будках управления превенторами должны находиться комплекты штуцеров с диаметрами проходных отверстий 10, 15, 20, 25, 30, 35 мм и набор ключей для проверки крепления шпилек на фланцевых соединениях. На штуцерных камерах вывешиваются бирки с указанием диаметра установленного штуцера или его отсутствия. Плашки превенторов должны соответствовать диаметру применяемых бурильных труб. При использовании комбинированного бурильного инструмента плашки превенторов должны соответствовать большему диаметру стальных бурильных труб. В этом случае на приемных мостках необходимо иметь опрессованную бурильную трубу большего диаметра с навинченными обратным клапаном и переводником для соединения с бурильными трубами меньшего диаметра. На обратные клапаны должны быть паспорта и акты на их опрессовку. Управление превенторами должно быть дистанционным, механизированным и дублировано ручным приводом. Основной пульт и штурвалы ручного управления превенторами должны быть установлены на расстоянии не менее 10 м от устья скважины. Дублер пульта механизированного управления выводится к посту бурильщика. Основной пульт и штурвалы ручного управления превенторами должны помещаться в передвижных металлических будках или за щитами с навесом из досок толщиной не менее 40 мм. Перед штурвалами ручного управления в будке или на щите должны быть указаны: давление опрессовки превенторной установки, размер плашек, направление вращения, число оборотов для полного закрытия превентора и нанесена метка, совмещение которой с меткой на штурвале соответствует полному его закрытию при последнем обороте штурвала. Вращение штурвала на закрытие должно производиться по часовой стрелке. Для обслуживания превенторной установки под буровой строится бетонная площадка с наличием подходов и стоков для жидкости. На буровой должна быть смонтирована емкость для самотечного долива или специальная обвязка с устройством, обеспечивающим непрерыв­ный долив скважины промывочной жидкостью при подъеме бурильного инструмента. Слив из дегазатора выполняется с уклоном в сторону желобной системы. После обвязки устья скважины согласно утвержденной схеме и при отсутствии нарушений правил и инструкций по вопросам предупреждения газонефтепроявлений и открытых фонтанов представитель военизированной службы выдает разрешение на производство работ по углублению скважины. Без разрешения производство работ по углублению скважины запрещается. На смонтированное противовыбросовое оборудование составляется паспорт. Вся документация, связанная с противовыбросовым оборудованием и изменениями на строительство скважины, должна находиться у б урового мастера и быть подшита в специальную папку. Схема 1 двухпревенторная с двумя линиями манифольда: 1 установка гидравлического управления; 2 разъем­ный желоб; 3 фланцевая катушка; 4 универсальный превентор; 5 плашечный превентор; 6 гидропривод­ная прямоточная задвижка; 7 быстродействующий (на открытие) клапан; 8 напорная труба; 9 фла­нец под манометр; 10 запорное устройство и разде­литель к манометру; 11 прямоточная задвижка; 12 тройник; 13 быстроразъемная полумуфта; 14 кре­стовина; 15 быстросменный дроссель; 16 регулируе­мый дроссель; 17 отбойная камера-дегазатор; 18 устьевая крестовина.

Схема 2 трехпревенторная с двумя линиями манифольда.

Схема 3 трехпревенторная с тремя линиями манифольда.

Схема 4 трехпревенторная с четырьмя линиями манифольда.
