1.3.2. Витая пара

Витая пара (twisted pair) — кабель связи, который представляет собой витую пару медных проводов (или несколько пар проводов), заключенных в экранированную оболочку. Пары проводов скручиваются между собой с целью уменьшения наводок. Витая пара является достаточно помехоустойчивой. Существует два типа этого кабеля: неэкранированная витая пара  UTP и экранированная витая пара STP.

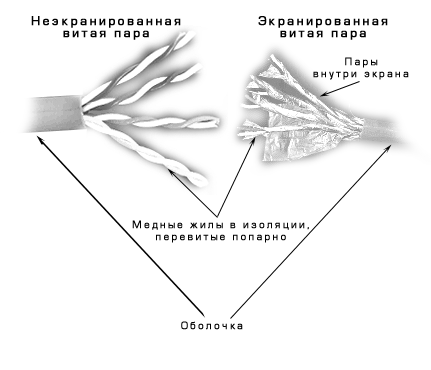

рис.8 Устройство кабеля типа "витая пара"

Характерным для этого кабеля является простота монтажа. Данный кабель является самым дешевым и распространенным видом связи, который нашел широкое применение в самых распространенных локальных сетях с архитектурой Ethernet, построенных по топологии типа “звезда”. Кабель подключается к сетевым устройствам при помощи соединителя RJ45.

Кабель используется для передачи данных на скорости 10 Мбит/с и 100 Мбит/с. Витая пара обычно используется для связи на расстояние не более нескольких сот метров.  К недостаткам кабеля "витая пара" можно отнести возможность простого несанкционированного подключения к сети.

1.3.3. Оптоволоконный кабель

Оптоволоконный кабель (fiber optic) – это оптическое волокно на кремниевой или пластмассовой основе, заключенное в материал с низким коэффициентом преломления света, который закрыт внешней оболочкой.

рис.9 Устройство оптоволоконного кабеля

Оптическое волокно передает сигналы только в одном направлении, поэтому кабель состоит из двух волокон. На передающем конце оптоволоконного кабеля требуется преобразование электрического сигнала в световой, а на приемном конце обратное преобразование.

Основное преимущество этого типа кабеля – чрезвычайно высокий уровень помехозащищенности и отсутствие излучения. Несанкционированное подключение очень сложно.  Скорость передачи данных 3Гбит/c. Основные недостатки оптоволоконного кабеля –  это сложность его монтажа, небольшая механическая прочность и чувствительность к ионизирующим излучениям.

1.4. Технологии компьютерных сетей

Алгоритм доступа к разделяемой среде является одним из главных факторов, определяющих эффек­тивность совместного использования среды конечными узлами локальной сети. Можно сказать, что алгоритм доступа формирует «облик» технологии, позволяет отличать данную технологию от других. В технологии Ethernet применяется очень простой алгоритм доступа, позволяющий узлу сети пере­давать данные в те моменты времени, когда он считает, что разделяемая среда свободна. Простота алгоритма доступа определила простоту и низкую стоимость оборудования Ethernet. Негативным атрибутом алгоритма доступа технологии Ethernet являются коллизии, то есть ситуации, когда кадры, передаваемые разными станциями, сталкиваются друг с другом в общей среде. Коллизии снижают эффективность разделяемой среды и придают работе сети непредсказуемый характер.

Первоначальный вариант технологии Ethernet был рассчитан на коаксиальный кабель, который ис­пользовался всеми узлами сети в качестве общей шины. Переход на кабельные системы на витой паре и концентраторах (хабах) существенно повысил эксплуатационные характеристики сетей Ethernet.

В технологиях Token Ring и FDDI поддерживались более сложные и эффективные алгоритмы до­ступа к среде, основанные на передаче друг другу токена — специального кадра, разрешающего доступ. Однако чтобы выжить в конкурентной борьбе с Ethernet, этого преимущества оказалось недостаточно.

1.4.1. Ethernet

Ethernet — это самый распространенный на сегодняшний день стандарт локаль­ных сетей. Общее количество сетей, работающих по протоколу Ethernet в на­стоящее время, оценивается в несколько миллионов. Когда говорят Ethernet, то под этим обычно понимают любой из вариантов этой технологии.

В более узком смысле Ethernet — это сетевой стандарт, основанный на экспериментальной сети Ethernet Network, которую фирма Xerox разработала и реализовала в 1975 году. Метод доступа был опробован еще раньше: во второй половине 60-х годов в радиосети Гавайского университета использовались раз­личные варианты случайного доступа к общей радиосреде, получившие общее название Aloha. В 1980 году фирмы DEC, Intel и Xerox совместно разработали и опубликовали стандарт Ethernet версии II для сети, построенной на основе коак­сиального кабеля. Эту последнюю версию фирменного стандарта Ethernet назы­вают стандартом Ethernet DIX, или Ethernet П.

На основе стандарта Ethernet DIX был разработан стандарт IEEE 802.3, кото­рый во многом совпадает со своим предшественником, но некоторые разли­чия все же имеются. В то время как в стандарте IEEE 802.3 функции протоко­ла разделены на уровни MAC и LLC, в оригинальном стандарте Ethernet они объединены в единый канальный уровень. В Ethernet DIX определяется про­токол тестирования конфигурации (Ethernet Configuration Test Protocol), ко­торый отсутствует в IEEE 802.3. Несколько отличается и формат кадра, хотя минимальные и максимальные размеры кадров в этих стандартах совпадают. Часто для того, чтобы отличить стандарт Ethernet, определенный IEEE, и фир­менный стандарт Ethernet DIX, первый называют технологией 802.3, а за фирменным стандартом оставляют название Ethernet без дополнительных обозначений. В зависимости от типа физической среды стандарт IEEE 802.3 имеет различные модификации - 10Base-5, 10Base-2, StarLAN 10, 10Base-T, 10Base-FL, l0Base-FB.

• 10BASE5,  IEEE 802.3 (называемый также «Толстый Ethernet») — первоначальная разработка технологии со скоростью передачи данных 10 Мбит/с. Следуя раннему стандарту IEEE использует коаксиальный кабель с волновым сопротивлением 50 Ом (RG-8), с максимальной длиной сегмента 500 метров.

• 10BASE2,  IEEE 802.3a (называемый «Тонкий Ethernet») — используется кабель RG-58, с максимальной длиной сегмента 185 метров, компьютеры присоединялись один к другому, для подключения кабеля к сетевой карте нужен T-коннектор, а на кабеле должен быть BNC-коннектор. Требуется наличие терминаторов на каждом конце. Многие годы этот стандарт был основным для технологии Ethernet.

• StarLAN 10 — Первая разработка, использующая витую пару для передачи данных на скорости 10 Мбит/с. В дальнейшем эволюционировал в стандарт 10BASE-T. Несмотря на то, что теоретически возможно подключение к одному кабелю (сегменту) витой пары более чем двух устройств, работающих в симплексном режиме, такая схема никогда не применяется для Ethernet, в отличие от работы с коаксиальным кабелем. Поэтому все сети на витой паре используют топологию «звезда», в то время как сети на коаксиальном кабеле построены на топологии «шина». Терминаторы для работы по витой паре встроены в каждое устройство, и применять дополнительные внешние терминаторы в линии не нужно.

• 10BASE-T, IEEE 802.3i — для передачи данных используется 4 провода кабеля витой пары (две скрученные пары) категории-3 или категории-5. Максимальная длина сегмента 100 метров.

• 10BASE-FL (Fiber Link) — Улучшенная версия стандарта FOIRL. Улучшение коснулось увеличения длины сегмента до 2 км.

• 10BASE-FB (Fiber Backbone) — Сейчас неиспользуемый стандарт, предназначался для объединения повторителей в магистраль.

Каждая из разновидностей Ethernet предусматривает те или иные ограничения на протяженность сегмента кабеля. Для создания более протяженной сети несколько кабелей могут соединяться с помощью повторителей. Повторитель представляет собой устройство физического уровня, которое принимает, усиливает и передает сигнал дальше. С точки зрения программного обеспечения последовательность кабельных сегментов, связанных повторителями, ничем не отличается от единого кабеля. Сеть может содержать несколько сегментов кабеля и несколько повторителей. Теоретическая производительность Ethernet составляет 10 Мбит/с. Однако нужно учитывать, что из-за коллизий технология Ethernet никогда не может достичь своей максимальной производительности.

Метод доступа Ethernet, разработанный фирмой Xerox в 1995 году, пользуется наибольшей популярностью. Он обеспечивает высокую скорость передачи данных и надежность. Для данного метода доступа используется топология “общая шина”. Поэтому сообщение, отправляемое одной рабочей станцией, принимается одновременно всеми остальными, подключенными к общей шине. Но сообщение, предназначенное только для одной станции (оно включает в себя адрес станции назначение и адрес станции отправителя). Та станция, которой предназначено сообщение, принимает его, остальные игнорируют.

Метод доступа Ethernet является методом множественного доступа с прослушиванием несущей и разрешением коллизий (конфликтов) (CSMA/CD – Carier Sense Multiple Access with Collision Detection). Перед началом передачи рабочая станции определяет, свободен канал или занят . Если канал свободен , станции начинает передачу.

Достоинства технологии Ethernet:

• Относительная дешевизна оборудования

• Распространённость

• Вариативность видов кабеля и схем прокладки кабельной системы

Недостатки технологии Ethernet:

• Снижение пропускной способности на сильно загруженной ЛВС. В ЛВС с методом доступа CSMA/CD производительность снижается с ростом загруженности сети.

• Трудности поиска неисправности.

1.4.2. Fast Ethernet

Технология Fast Ethernet является эволюционным развитием классической технологии Ethernet. 10-Мегабитный Ethernet устраивал большинство пользователей на протяжении около 15 лет. Однако в начале 90-х годов начала ощущаться его недостаточная пропускная способность. Если для компьютеров на процессорах Intel 80286 или 80386 с шинами ISA (8 Мбайт/с) или EISA (32 Мбайт/с) пропускная способность сегмента Ethernet составляла 1/8 или 1/32 канала "память - диск", то это хорошо согласовывалось с соотношением объемов локальных данных и внешних данных для компьютера. Теперь же у мощных клиентских станций с процессорами Pentium или Pentium PRO и шиной PCI (133 Мбайт/с) эта доля упала до 1/133, что явно недостаточно. Поэтому многие сегменты 10-Мегабитного Ethernet'а стали перегруженными, реакция серверов в них значительно упала, а частота возникновения коллизий существенно возросла, еще более снижая номинальную пропускную способность.

В 1992 году группа производителей сетевого оборудования, включая таких лидеров технологии Ethernet как SynOptics, 3Com и ряд других, образовали некоммерческое объединение Fast Ethernet Alliance для разработки стандарта на новую технологию, которая обобщила бы достижения отдельных компаний в области Ethernet-преемственного высокоскоростного стандарта. Новая технология получила название Fast Ethernet.

Одновременно были начаты работы в институте IEEE по стандартизации новой технологии - там была сформирована исследовательская группа для изучения технического потенциала высокоскоростных технологий. За период с конца 1992 года и по конец 1993 года группа IEEE изучила 100-Мегабитные решения, предложенные различными производителями. Наряду с предложениями Fast Ethernet Alliance группа рассмотрела также и другую высокоскоростную технологию, предложенную компаниями Hewlett-Packard и AT&T.

В центре дискуссий была проблема сохранения соревновательного метода доступа CSMA/CD. Предложение по Fast Ethernet'у сохраняло этот метод и тем самым обеспечивало преемственность и согласованность сетей 10Base-T и 100Base-T. Коалиция HP и AT&T, которая имела поддержку гораздо меньшего числа производителей в сетевой индустрии, чем Fast Ethernet Alliance, предложила совершенно новый метод доступа, называемый Demand Priority. Он существенно менял картину поведения узлов в сети, поэтому не смог вписаться в технологию Ethernet и стандарт 802.3, и для его стандартизации был организован новый комитет IEEE 802.12.

В мае 1995 года комитет IEEE принял спецификацию Fast Ethernet в качестве стандарта 802.3u, который не является самостоятельным стандартом, а представляет собой дополнение к существующему стандарту 802.3 в виде глав с 21 по 30. Отличия Fast Ethernet от Ethernet сосредоточены на физическом уровне.

Более сложная структура физического уровня технологии Fast Ethernet вызвана тем, что в ней используется три варианта кабельных систем - оптоволокно, 2-х парная витая пара категории 5 и 4-х парная витая пара категории 3, причем по сравнению с вариантами физической реализации Ethernet (а их насчитывается шесть), здесь отличия каждого варианта от других глубже - меняется и количество проводников, и методы кодирования. А так как физические варианты Fast Ethernet создавались одновременно, а не эволюционно, как для сетей Ethernet, то имелась возможность детально определить те подуровни физического уровня, которые не изменяются от варианта к варианту, и остальные подуровни, специфические для каждого варианта.

1.4.3. Gigabit Ethernet

Достаточно быстро после появления на рынке продуктов Fast Ethernet сетевые интеграто­ры и администраторы при построении корпоративных сетей почувствовали определенные ограничения. Во многих случаях серверы, подключенные по 100-мегабитному каналу, перегружали магистрали сетей, также работающие на скорости 100 Мбит/с - магистрали FDDI и Fast Ethernet. Ощущалась потребность в следующем уровне иерархии скоростей.

В 1995 году более высокие скорости могли предоставить только коммутаторы ATM, кото­рые из-за высокой стоимости, а также значительных отличий от классических технологий применялись в локальных сетях достаточно редко.

Поэтому логичным выглядел следующий шаг, сделанный IEEE. Летом 1996 года было объявлено о создании группы 802.32 для разработки протокола, в максимальной степени подобного Ethernet, но с битовой скоростью 1000 Мбит/с. Как и в случае Fast Ethernet, сообщение было воспринято сторонниками Ethernet с большим энтузиазмом.

Основной причиной энтузиазма была перспектива плавного перевода сетевых магистралей на Gigabit Ethernet, подобно тому, как были переведены на Fast Ethernet перегруженные сегменты Ethernet, расположенные на нижних уровнях иерархии сети. К тому же опыт передачи данных на гигабитных скоростях уже имелся. В территориальных сетях такую скорость обеспечивала технология SDH, а в локальных - технология Fibre Channel. По­следняя используется в основном для подключения высокоскоростной периферии к круп­ным компьютерам и передает данные по волоконно-оптическому кабелю со скоростью, близкой к гигабитной. (Именно метод кодирования 8В/10В, применяемый в технологии Fiber Channel, был принят в качестве первого варианта физического уровня Gigabit Ethernet.)

Стандарт 802.3z был окончательно принят в 1998 году. Работы по реализации Gigabit Ethernet на витой паре категории 5 были переданы проблемной группе 802.3аЬ ввиду слож­ности обеспечения гигабитной скорости на этом типе кабеля, рассчитанного на поддержку скорости 100 Мбит/с . Проблемная группа 802.3аЬ успешно справилась со своей задачей, и версия Gigabit Ethernet для витой пары категории 5 была принята.

Основная идея разработчиков стандарта Gigabit Ethernet состояла в максимальном со­хранении идей классической технологии Ethernet при достижении битовой скорости в 1000 Мбит/с .

Несмотря на то что в Gigabit Ethernet не стали встраиваться новые функции, поддержание даже достаточно простых функций классического стандарта Ethernet на скорости 1 Гбит/с потребовало решения нескольких сложных задач.

Обеспечение приемлемого диаметра сети для работы на разделяемой среде. В связи с ограничениями, накладываемыми методом CSMA/CD на длину кабеля, версия Gigabit Ethernet для разделяемой среды допускала бы длину сегмента всего в 25 м при сохранении размера кадров и всех параметров метола CSMA/CD неизменными. Так как существует большое количество применений, требующих диаметра сети хотя бы 200 м. необходимо было каким-то образом решить эту задачу «а счет минимальных изменений в технологии Fast Ethernet.

Достижение битовой скорости 1000 Мбит/с на оптическом кабеле. Технология Fibre Channel, физический уровень которой был взят за основу оптоволоконной версии Gigabit Ethernet, обеспечивает скорость передачи данных всего в HU0 Мбит/с. Использование в качестве кабеля витой пары. Такая задача на первый взгляд кажется неразрешимой — ведь даже для 100-мегабитных протоколов требуются достаточно сложные методы кодирования, чтобы уложить спектр сигнала в полосу пропускания кабеля.

Для решения этих задач разработчикам технологии Gigabit Ethernet пришлось внести из­менения не только в физический уровень, как это было в случае Fast Ethernet, но и в уро­вень MAC.

1.4.4. 10 Gigabit Ethernet

Формально этот стандарт имеет обозначение IEEE 802.3ае и является поправкой к основ­ному тексту стандарта 802.3. Формат кадра остался неизменным, при этом расширение кадра, введенное в стандарте Gigabit Ethernet, не используется, так как нет необходимости обеспечивать распознавание коллизий.

Стандарт 802.3ае описывает несколько новых спецификаций физического уровня, которые взаимодействуют с уровнем MAC с помощью нового варианта подуровня согласования. Этот подуровень обеспечивает для всех вариантов физического уровня 10G Ethernet еди­ный интерфейс XGMII (extended Gigabit Medium Independent interface - расширенный интерфейс независимого доступа к гигабитной среде), который предусматривает парал­лельный обмен четырьмя байтами, образующими четыре потока данных.
