2.1. Выбор технологий и топологии компьютерной сети

2.1.1. Выбор топологии

Выше уже были рассмотрены три основных топологии –«шина», «кольцо» и «звезда», а так же подвид последней, топология «дерево».

Топология «дерево» прекрасно поддаётся расширению и является наиболее отказоустойчивой, однако это топология требует большое количество кабеля, хотя и этот минус исходя из цены не является столь существенным. Главным что при выходе из строя центрального узла связи, будь то магистральный коммутатор или коммутатор рабочей группы, выходит из строя и весь подконтрольный участок цепи. Несмотря на минусы достоинства данной топологии заставляют воспользоваться именно ей.

2.1.1. Выбор технологии

В некоторых частях нашей сети будет наблюдаться крайне высокий трафик, а именно в местах взаимодействия центрального маршрутизатора с серверами и магистральными коммутаторами, поэтому в этой части сети необходимо использовать технологию 10Gigabit Ethernet.

Сразу несколько таких рабочих групп, как кафедры и компьютерные классы будут подключены к одному магистральному коммутатору, что даёт нам основания на использование на участках сети от коммутаторов рабочих групп до магистральных коммутаторов технологии Gigabit Ethernet.

Внутри же самих рабочих групп достаточно будет скорости 100 Мбит/с, для осуществления которой будет достаточно воспользоваться технологией Fast Ethernet.

2.2. Выбор сетевых устройств для компьютерной сети

В качестве центрального маршрутизатора нужно выбрать устройство поддерживающее технологию 10Gigabit Ethernet, как и было сказано выше. Под наши требования подходит маршрутизатор Juniper MX480. Juniper MX480 3D Universal Edge Router предоставляет платформу с высокой плотностью и избыточностью, изначально предназначенную для плотной агрегации выделенного доступа и пограничных услуг поставщика в точках присутствия (POP) средних и крупных размеров.

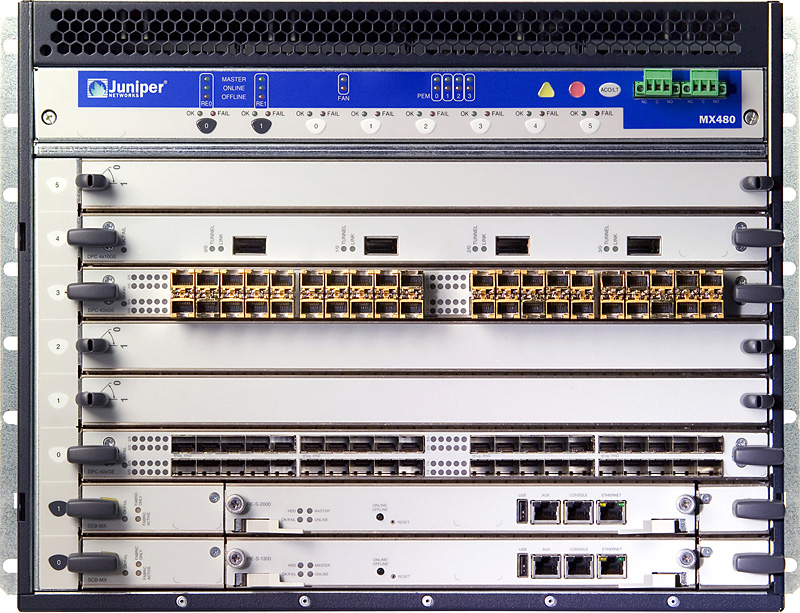

Рис. 17 маршрутизатор Juniper MX480

Однако дополнительно к этому маршрутизатору необходимо закупить 2 концентратора портов DPC DPCE-R-4XGE-XFP, чтобы осуществить связь со всеми серверами и магистральными коммутаторами.

Вполне рациональным было бы использование в качестве магистральных коммутаторов коммутаторы фирмы D-link модели DGS-3612.

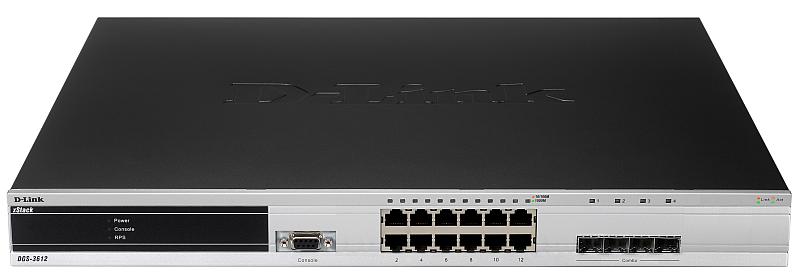

Рис. 18 коммутатор D-link DGS-3612

Устройство обеспечивает высокую производительность, гибкость, безопасность, многоуровневое качество обслуживания (QoS) и возможность подключения резервного источника питания. Коммутаторы обеспечивают высокую плотность гигабитных портов для подключения рабочих мест, оснащены слотами SFP для гибкого подключения по оптике, слотами для установки модулей расширения с портами 10Gigabit Ethernet и поддерживают расширенные функции программного обеспечения.

Однако и здесь на понадобится модуль для коммутаторов с 1 слотом 10Gigabit XFP модели DEM-410X для подключению к центральному маршрутизатору.

Теперь дело за выбором коммутаторов рабочих групп. На этом этапе мы сталкиваемся с тем, что у нас имеются группы двух типов, ведь в отличие от кафедр и деканата в компьютерных классах и библиотеке число ПК превышает десяток. Следовательно, следует использовать коммутаторы двух разных типов.

Итак, мы будем использовать коммутаторы одной серии, а именно DES-1210-10/ME и DES-1210-28/ME для малых и больших рабочих групп соответственно.

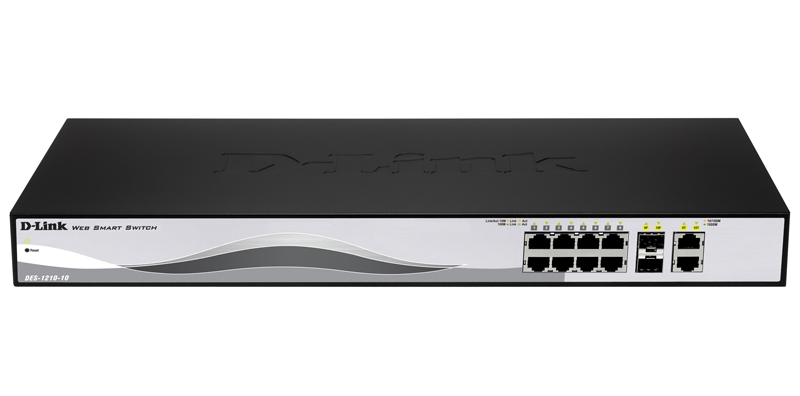

Рис. 19 Коммутатор D-link 1210-10/ME

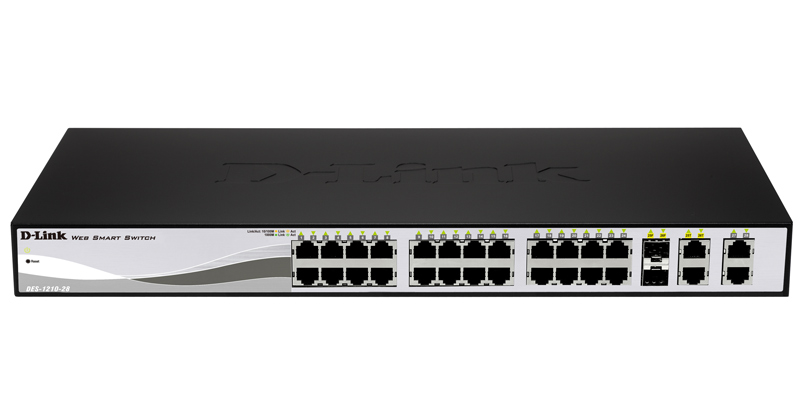

Рис. 20 Коммутатор D-link 1210-28/ME

Коммутаторы DES-1210-10ME/28ME включает в себя настраиваемые коммутаторы Fast Ethernet  уровня 2 «premium» класса. Обладая расширенным функционалом, коммутаторы являются недорогим решением по созданию безопасной и высокопроизводительной сети. Отличительными особенностями данного коммутатора являются высокая плотность портов, 4 гигабитных порта Uplink, небольшой шаг изменения настроек для управления полосой пропускания и улучшенное сетевое управление. Эти коммутаторы позволяют оптимизировать сеть как по функционалу, так и по стоимостным характеристикам. Коммутаторы DES-1210-10ME/28ME являются оптимальным решением как по функционалу, так и по стоимостным характеристикам.

Теперь дело за выбором сетевого экрана. И в этот раз я опять предлагаю воспользоваться услугами фирмы D-Link. Межсетевой экран DFL-1660 предлагает всестороннюю защиту от вирусных атак, от несанкционированного доступа и нежелательного контента, а также расширенные возможности управления, мониторинга и обслуживания безопасной сети.

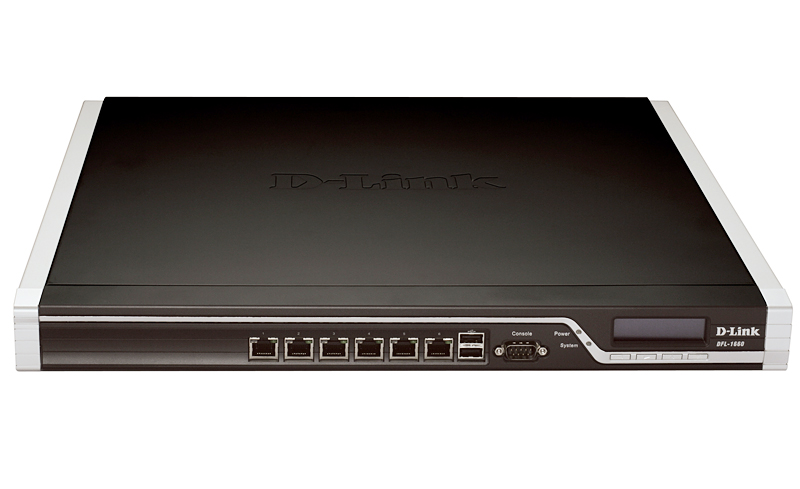

Рис. 21 Межсетевой экран D-Link DFL-1660
