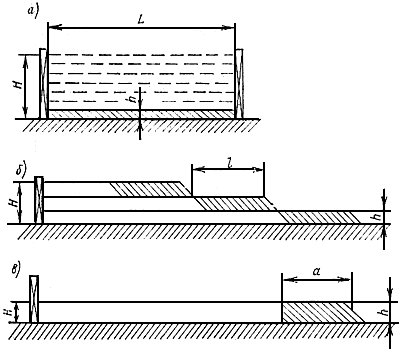

66. Послойное, ступенчатое и однослойное бетонирование конструкций. Расчет и схемы.

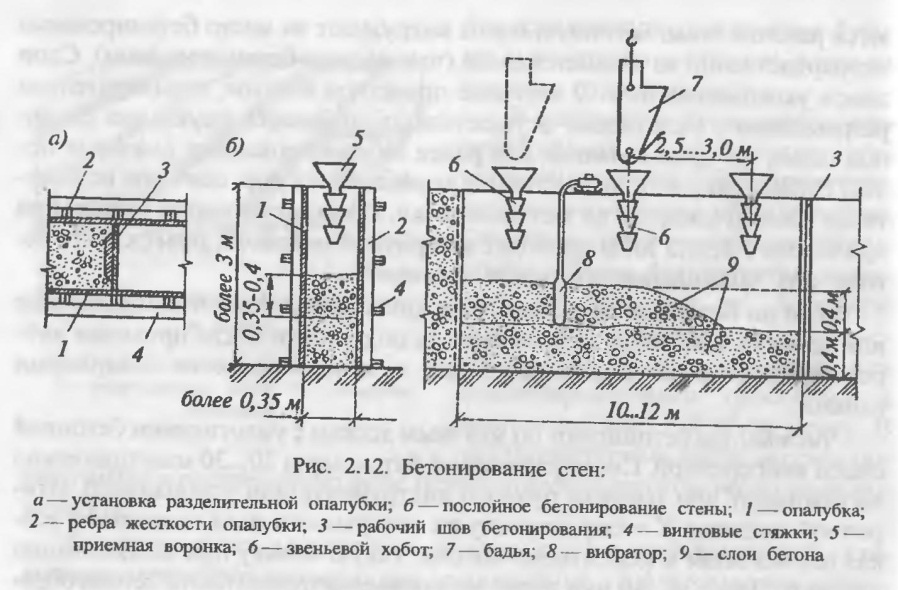

Послойное бетонирование применяют при возведении стен и перегородок. При возведении стен в разборно-переставной опалубке смесь укладывают участками высотой не более 3м. При толщине стены 0,5 м и длине более 20 м ее делят на участки 7-10 м и на границе участков устанавливают разделительную опалубку. Б.с. подают непосредственно в опалубку в нескольких точках по длине виброжелобами, хоботами, бадьями. При высоте стены более 3 м используют звеньевые хоботы, при этом смесь укладывают слоями 0,3-0,4 м с обязательным вибрированием.

В тонких густоармированных стенах толщиной до 0,15 м бетонирование ведется ярусами до 1,5 м. Опалубку с одно стороны возводят на всю высоту, с другой - на выстоу яруса.

В фундаментах и массивах б.с. укладывают слоями толщиной 0,3-0,4 м.

Также послойное бетонирование применяют в колоннах свыше 5 м. Слой бетонирования – до 2 м с подачей б.с ч/з окна в опалубке.

Балки (прогоны) высотой более 80 см б.с. укладывают слоями 30-40 см с уплотнением внутренними вибраторами.

Однослойное б. используют при возведении колонн до 5 м со сторонами сечения до 0,8м. Б.с. осторожно укладывают на всю высоту и уплотняют внутренними вибраторами.

Также применяется при бетонировании плит перекрытий: б.с. укладывается на всю ширину сразу. При толщине до 0, 25 м – поверхностные вибраторы, более - внутренние.

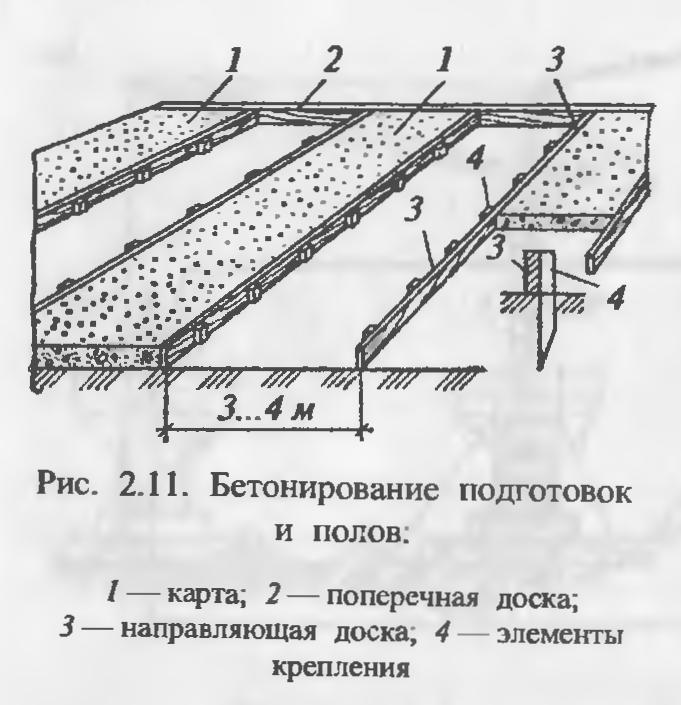

Подготовку под полы осущ-ют бетонированием полос 3-4 м ч/з одну по маячным доскам. Б.с. укладывают на 1-2 см выше проектной, а затем разравнивают и уплотняют , добиваясь опускания б.с.

Чистый пол бетонирую так же, как подготовку. Ч/з 20-30 мин тщательно разглаживают вручную или специальной затирочной машиной, происходит удаление молока с поверхности бетона.

Для массивных густоармированных плит большой площади (фундаментные, днища резервуаров и т.д.)важна непрерывность укладки б.с. на всю высоту плиты (0,5-1,5 м). Плиты толщиной до 0,5м бетонируют как подготовку под полы. Свыше - разбивают на карты шириной 5-10 м с разделительными полосами 1-1,5 м. Карты бетонирую подряд, после их затвердевания - разделительные полосы.

Ступенчатое бетонирование применяют для возведения массивных конструкций.

67. Бетонирование конструкций в зимнее время. "Холодные" бетоны (безобогревный способ).

Зимними считаются условия, когда среднесуточная температура окружающей среды снижается до 5 °С и в течение 1 сут. падает ниже 0 °С. При отрицательных температурах не прореагировавшая с цементом вода превращается в лед и, как твердое тело, в химическое соединение с цементом не вступает; бетон не твердеет. При производстве бетонных работ должны одновременно решаться две взаимосвязанные задачи: технологическая (обеспечение необходимого качества бетона к заданному сроку) и экономическая (обеспечивание минимального расхода материальных и энергетических ресурсов). Технологическую задачу решают применением соответствующих методов выдерживания бетона.

Методы выдерживания бетона в зимних условиях

Существуют следующие методы выдерживания бетона в зимних условиях.

• Выдерживание в искусственных укрытиях (тепляках), где поддерживается температура, необходимая для нормального твердения бетона.

• Выдерживание методом термоса .

• Электропрогрев, контактный, паровой и др.

• Безобогревный способ – с применением противоморозных и химических добавок.

Выдерживание бетона с применением химических добавок:

Противоморозные добавки — это химические соедине­ния, вводимые в бетонную смесь в количестве 2...10% массы цемен­та (в зависимости от вида добавки и температуры бетона) и спо­собствующие твердению бетона при отрицательных температурах.

Холодные бетоны — это бетоны с химическими добавками, вво­димыми в бетонную смесь при ее приготовлении в больших коли­чествах (10...15% массы цемента). Холодные бетоны приготовля­ют на подогретой воде, а после укладки в опалубку во избежа­ние вымораживания воды из верхних слоев бетона защищают утепляющими матами.

Наиболее широко в нашей стране для холодного бетонирования применяют добавки хлористого кальция и хлористого натрия, углекислого калия (поташа) и азотистокислого натрия (нитрита натрия).

Свойства холодного бетона ниже, чем бетона, твердеющего в нормальных условиях. При равной прочности холодные бетоны обладают повышенной усадкой, имеют пониженные показатели .морозостойкости и водонепроницаемости.

Способы холодного бетонирования используют для монолитного бетонирования неответственных конструкций или при изготовлении сборных железобетонных изделий зимой на открытых полигонах.

Запрещается применение бетона с противоморозными добавками в предварительно напряженных конструкциях, в конструкциях, соприкасающихся с агрессивными водами, и при возведении монолитных железобетонных дымовых труб.

Не допускается применение противоморозных добавок (холистых солей, нитрита натрия) при бетонировании конструкций при t не ниже -15˚ ; при исп-ии поташа – не ниже -25˚.
