5 Разработка технологической инструкции по эксплуатации
БДГ-ТВГ помещен во внутреннюю упаковку согласно рисунку 2, которая помещена во внешнюю упаковку в соответствии с рисунком 1.
Распаковку БДГ-ТВГ производить в следующем порядке:
1) Проверить исправность транспортировочного ящика поз.6, наличие и сохранность пломб.
1) снять пломбы, разрезать и снять шпагат с ящика поз. 6;
2) извлечь из ящика упаковку поз. 5, упаковочный лист, документацию и прокладки поз. 7, 8, 9;
3) проверьте комплектность по упаковочному листу и этикетке.
3) о целостности внутренней упаковки свидетельствует синевато-голубой цвет патрона-индикатора. Изменение цвета на розовый говорит о нарушении целостности внутренней упаковки. В этом случае необходима более тщательная проверка БДГ-ТВГ по внешнему виду на отсутствие коррозии;
4) снять чехол с упаковки поз. 5. Разрезать и снять шпагат с ящика поз. 1;
5) извлечь из ящика патрон-индикатор, бумагу и прокладки поз. 2, 3, 4;
6) вытащить из ящика поз.1 БДГ-ТВГ, освободив его от шпагата, бумаги и липкой ленты.
Проверку внешнего вида БДГ-ТВГ проверять на соответствие габаритному чертежу ДП 200104.41.05.2012.01 ГЧ. Наружная поверхность БДГ-ТВГ, а также поверхности его деталей и узлов допускают наличие потертостей, незначительных вмятин, царапин и других дефектов, не влияющих на его основные функции. В вилке Х1 не должно быть посторонних частиц, загрязнений контактов и их дефектов. БДГ-ТВГ должен иметь заводской знак с обозначениями кода и заводского номера.
В состав комплекта БДГ-ТВГ входят собственно БДГ-ТВГ и этикетка.

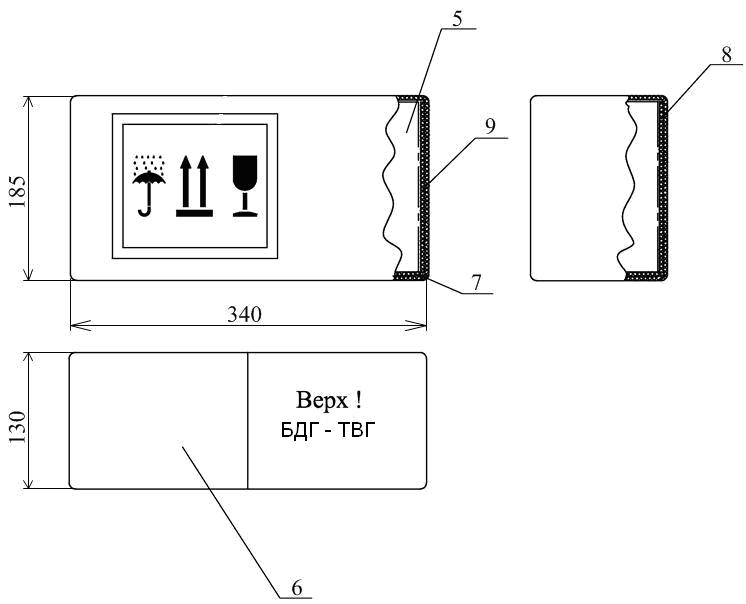

Рисунок 1 – Упаковка внешняя БДГ-ТВГ

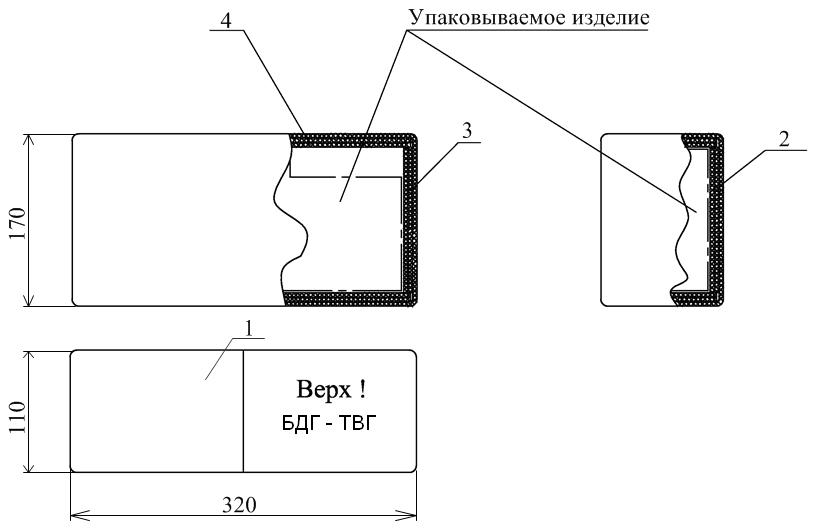

Рисунок 2 – Упаковка внутренняя БДГ-ТВГ
Эксплуатация
1) Установку БДГ-ТВГ в изделие производить, руководствуясь габаритным чертежом ДП 200104.41.05.2012.01 ГЧ.. Допуск плоскостности установочной поверхности под блок не более 0,2 мм.
2) Затяжку крепежных винтов БДГ-ТВГ к основному изделию проводить с моментом 10-15 Н·м.
3) Для электрического подключения БДГ-ТВГ к изделию использовать вилку Х1 БДГ-ТВГ. Подключение производить в соответствии с рисунком 3.
Рисунок 3 – Роспись контактов электрического соединителя Х1
Напряжение 27 В подавать на контакты Х1:14-Х1:15.
Использование в эксплуатации свободных контактов вилки Х1, не указанных на рисунке 3, не допускается.
4) При подаче питания 27 В на блок БДГ-ТВГ цепь Х1:9-Х1:10 должна замкнуться, что являеться признаком исправной работы блока.
Блок, входящий в состав изделия К-002 ( установлен на моноблоке приборном МП ), эксплуатируется в соответствии инструкцией по эксплуатации изделия К-001.
В Случае отдельной поставки блоков, а так же блоки, входящие в состав ЗИП изделия К-001, эксплуатируются в соответствии с настоящей инструкцией.
В случае , если блоки и изделия К-002 изготавливаются на разных предприятиях, входной контроль блока проводится по подразделу 5.3 настоящей инструкции с соблюдением всех указаний настоящей инструкции.
В случае необходимости проверку блока без его демонтажа с моноблока приборного МП проверку проводить по методике пункта 5.3……. и подраздела ……. Настоящего документа.
Распаковка и расконсервация блока провобится следующим образом:
Проверьте исправность транспортировочного ящика, наличие и сохранность пломб.
Снимите пломбы, откройте крышку ящика, проверьте комплектность по упаковочному листу и поспорту.
Извлеките блок в металлической упаковке из ящика, а затем из пленочного чехла ( сохраните чехол для консервации после проверки ) произведите внешний осмотр металлической упаковки и проверьте сосотояние индикатора влажности. Цвет индикатора должен быть синим. Если в патроне индикатора силикагель окажется розовым, то блок подлежит более тщательной проверке по внешнему виду по отсутствии коррозии.
Снимите металлический кожух, оставив блок на технологическом основании и проведите внешний осмотр блока на отсутствие повреждений. Если обнаружаться механические повреждения ( вмятины, царапины, потертости окраски и т.д. ), коррозия контактов штепсельных разъемов, дефекты упаковки, то следует составить рекламационный акт.
