- •Определение, назначение и область применения электротехники. Нетрадиционные источники энергии.
- •Цепи постоянного тока. Обозначение источников энергии, приемников. Закон Ома для электрической цепи.
- •Последовательное соединение сопротивлений. Схема выражения для токов и напряжений. Баланс мощности.
- •Параллельное соединение сопротивлений. Схема выражения для токов и проводимостей. Схема.
- •Расчет сложной электрической цепи с помощью метода контурных токов. Пример расчета.
- •Расчет электрической цепи методом наложения. Дать расчет простейшей цепи.
- •Преобразование электрических схем с треугольника в звезду и наоборот.
- •Активные и реактивные элементы в цепи переменного тока. Емкостное, индуктивное и полное сопротивления. Коэффициент мощности, треугольник сопротивлений. Активная, реактивная и полная мощности.
- •Проводимости цепи переменного тока. Треугольник проводимостей. Коэффициент мощности. Выражение проводимости через сопротивление цепи. Определение знака угла через род проводимости.
- •Повышение коэффициента мощности цепи. Схема, векторная диаграмма. Выражение тока цепи при неизменной активной мощности приемника.
- •Резонанс токов. Условия получения резонанса. Общая проводимость, коэффициент мощности, величина тока и мощности при резонансе токов. Область применения резонансов.
- •Электрические измерения. Эталоны, образцовые меры, единицы измерения. Классификация электроизмерительных приборов. Основные знаки на шкале прибора.
- •Погрешности и классы точности приборов. Приведенная погрешность. Дополнительные погрешности приборов.
- •Шунты и добавочные сопротивления для расширения пределов измерений токов и напряжений. Схема. Основные соотношения для сопротивлений и .
- •Трехфазные электрические цепи. Принцип получения трехфазного тока. Соединение фазовых обмоток генератора звездой. Векторная диаграмма эдс.
- •Соединение звездой с нулевым проводом. Электрическая схема. Определение фазных и линейных токов и напряжений, основные математические соотношения между ними. Топографическая диаграмма.
- •Определение мощностей в трехфазных цепях при соединении звездой и треугольником. Схемы включения и основные соотношения.
- •Трансформатор. Принципиальная схема передачи электрической энергии к потребителю. Как зависит расход меди, стоимость и сложность монтажа от величины передаваемого тока по проводам.
- •Устройство и принцип действия трансформатора. Мгновенные значения эдс первичной и вторичной обмоток. Коэффициент трансформации.
- •Опыты холостого хода. 1-е уравнение электрического равновесия трансформатора, составленное на основании электрической схемы.
- •Электрическая схема трансформатора при нагрузке. 2-е уравнение электрического равновесия трансформатора.
- •Измерение напряжений на вторичной обмотке трансформатора при нагрузке. Коэффициент загрузки и внешняя характеристика трансформатора.
- •Кпд трансформатора. Магнитные потери в стали и потери в обмотках трансформатора. Зависимость кпд от коэффициента загрузки.
- •Выпрямители. Структурная схема неуправляемого выпрямительного устройства. Однополупериодный выпрямитель.
- •Двухполупериодный выпрямитель со средней точкой трансформатора. Электрическая схема и временные диаграммы и .
- •Сглаживающие фильтры. Емкостной и индуктивный фильтры. Электрические схемы включения и временные диаграммы напряжений и токов на нагрузке от времени.
- •Структурная схема и временные диаграммы и от времени t. Усилительный каскад на биполярном транзисторе с оэ.
- •Температурная стабилизация транзисторов. Режимы работы усилительных каскадов. Показать рабочие точки на переходной и выходной характеристиках транзистора.
- •Асинхронные машины. Двигатели с фазным и короткозамкнутым ротором. Устройство и принцип работы. Получение магнитного поля вращающегося с синхронной скоростью .
- •Скорость вращения ротора асинхронного двигателя, скольжение при пуске и холостом ходе. Частота тока в роторе.
- •Электрическая схема цепи статора в асинхронном двигателе. Уравнение по 2-ому закону Кирхгофа для этой схемы.
- •Ток в роторе асинхронного двигателя в зависимости от скольжения s. Выражение для пускового тока и график изменения тока в цепи ротора.
- •Вращающий момент асинхронного двигателя. Основная формула. Характеристика асинхронного двигателя или . Критический момент и критическое скольжение .
- •Принцип действия и устройство машин постоянного тока. Структурная схема и выражение для эдс якоря.
- •Генератор постоянного тока с параллельным возбуждением. Внешняя характеристика и регулировочная характеристика.
- •Двигатели постоянного тока с параллельной обмоткой возбуждения. Электрическая схема. Механическая и скоростная характеристика этого двигателя.
Определение, назначение и область применения электротехники. Нетрадиционные источники энергии.
Электротехника как наука является областью знаний, в которой рассматриваются электрические и магнитные явления и их практическое использование.
Современная энергетика — это в основном электроэнергетика. Электрическая энергия вырабатывается на станциях электрическими генераторами, преобразовывается на подстанциях и распределяется по линиям электропередачи и электрическим сетям.
Электрическая энергия применяется во всех областях человеческой деятельности. Производственные установки на фабриках и заводах имеют в подавляющем большинстве электрический привод, т. е. приводятся в движение при помощи электрических двигателей. Для измерений наиболее широко используются электрические приборы и устройства. Измерения неэлектрических величин при помощи электрических устройств составляют особую дисциплину. Широко применяются электрические приборы и устройства в сельском хозяйстве, связи и в быту.
Производство электрических машин, трансформаторов, аппаратов, реле и других электротехнических устройств представляет собой одну из наиболее крупных областей промышленности.
Цепи постоянного тока. Обозначение источников энергии, приемников. Закон Ома для электрической цепи.
Электрическая цепь состоит из источников энергии, доставляющих энергию в цепь, и приемников, в которых энергия потребляется и преобразуется в другие виды энергии, а затем рассеивается или используется для различных практических целей.
Источниками энергии могут быть электрические генераторы, электрохимические источники, термопреобразователи и др. При исследовании процессов для простоты идеализируем источник энергии, т. е. исключаем из рассмотрения его параметры, которые не влияют вовсе или не оказывают существенного влияния на процесс. Например, исключаем из рассмотрения индуктивность обмоток и емкости между витками обмоток генератора, не влияющие на процесс протекания неизменного тока. Обычно электрический генератор изображают как последовательное соединение источника энергии и резистивного элемента с внутренним сопротивлением Гц.
Приемниками электрической энергии могут быть резисторы, электрические двигатели, заряжаемые аккумуляторы, электролизные ванны и др. Каким бы ни был приемник, его всегда можно представить в виде идеального резистивного элемента, т. е. элемента, обладающего только сопротивлением, или резистивного элемента и источника ЭДС.
Если в состав приемника входят один или несколько элементов, которые характеризуются только определенными сопротивлениями, например нагревательные элементы, то их можно рассматривать и представлять на схеме в виде идеальных резисторов. Такой приемник называется пассивным. Если в состав приемника входят один или несколько элементов с источниками ЭДС, то такой приемник называется активным.

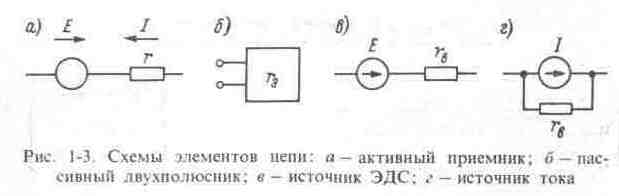

На схеме электрической цепи изображаются источники энергии и приемники, соединенные между собой последовательно или параллельно. Могут изображаться и отдельные участки цепи. В таком виде мы получаем схему замещения электрической цепи, где изображены идеальные элементы. Различают источники ЭДС и источники тока. Идеальный источник ЭДС имеет неизменные ЭДС и напряжение на зажимах при всех токах нагрузки. У реального источника ЭДС и напряжение на зажимах изменяются при изменениях нагрузки, например вследствие падения напряжения в обмотках и внутренних процессов в электрическом генераторе. Это учитывается последовательным включением резистора.
В общем случае сила тока I, протекающего через поверхность х, будет равна интегралу скалярных произведений векторов плотности тока 1 на векторы, перпендикулярные элементарным площадкам рассматриваемой поверхности ds: . Если плотности тока J одинаковы во всех точках поперечного сечения проводника, то . В однородной изотропной среде составляющая средней скорости упорядоченного движения электронов пропорциональна напряженности электрического поля и имеет с ним одинаковое направление, поэтому вектор плотности тока определится как , где - удельная электрическая проводимость.
В другом виде , где — удельное электрическое сопротивление материала проводника. Из простых соображений выведено выражение закона Ома, полученное Г. Омом экспериментально. Равенство является выражением закона в общем виде.
Напряжение между сечениями А и В, складывающееся из напряжений на отдельных элементарных участках, определится в данном случае как . Подставляя в это равенство выражение для Е и принимая для рассматриваемого проводника , получим , где — сопротивление проводника длиной I и площадью поперечного сечения s.
