8. Определение усилий приближенным методом в многоэтажных рамных каркасах от вертикальных нагрузок
Как правило многоэтажн. многопролетн. Рамы имеют регулярную(повторяющуюся) систему рам или симметричную схему.
нагрузки на перекрытие тоже одинаковые. При одинаковых пролетах, высотах этажей и нагрузках на перекрытие деформируются в узлах, т. е. углы поворота будут тоже одинаковыми. Точка с М=0 будут находиться в середине можно поставить шарниры. По шарнирам всю многоэтажн. многопролетн. раму раздел. на одноэт. многопролетн.
рамы.
Если рама имеет много пролетов больше 3-х то ее можно привести к 3-х пролетной раме, которую принять для расчета, а потом в крайних принять как 3-х пролетную.

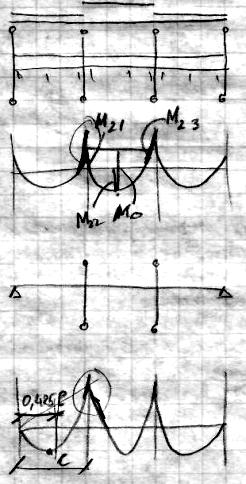

Получаем расчет 3-х этажн. многопролетн. рам. Каждую из этих рам мы загружаем постоянные и временные нагрузки. . -к-ты,зависящие от номера точки и схемы загружения.По найденным значениям моментов строятся эп.М в ригеле
. разность моментов уравновешиваем моментами в стойках,примык.к узлу . , .к зависит от типа рамы. Для средних рам жёсткости стоек одинаковые,тогда распределяется поровну между моментами. У верхн. Рамы , . У рамы 1 этажа , , . Так строим моменты по всем этажам(по упругой схеме).При исп-ии метода пред.равновесия моменты на опоах выравнивают
9.Определение усилий приближенным методом в многоэтажных рамных каркасах от горизонтальных нагрузок
Т.к . перекрытия принимаются абсолютно жесткими, то ветровые нагрузки с разных сторон принимаются с одной стороны ,их складывают. Распределенную нагрузку прилагают с одной стороны , мы представляем в узлах рамы. F1=сосредоточенная сила над первым этажом, =сосредоточенная сила над n-этожом. От действия этих сосредоточенных сил в стойках рамы возникаю поперечные силы, тогда ∑ поперечных сил во всех стойках на 1 этаже.
(i-№этажа,j-№стойки)
жесткость,
Крайние стойки защемлены в ригель с одной стороны, а средние с 2х сторон. Поэтому для крайних вводиться поправочный коэффиц. <1. С учетом коэфф. Определятся поперечная сила в крайних стойках. В средних стойках будет одинакова и будет распределяться из ∑ поперечных сил за минусом попереч. силы в крайней стойке. Поперечная сила прикладывается в шарниры каждой стойки и в стойках возникают моменты. В стойках средних этажей . В стойках 1 эт. Моменты распределяются в зависимости закрепления стоек стоек в верхнем сечении узле и в нижнем закреплении , . Моменты возникающие в стойках выше и ниже узла стремятся повернуть узел в одном направлении и для равновесия узла ∑ этих моментов надо распределять на ∑ моментов возникающих в ригеле справа и слева от узла. . Распределение моментов на ригеле происходит пропорционально их жесткости и условия их закрепления , к крайним стойкам ригеля прикрепляются только с одной стороны и момент возникает либо Млев,Мпр., и он будет равен Млев+Мпр.. По полученным значениям момент и поперечных сил строятся эпюры от разных загружений По этим эпюр строятся огибающие эп.По значения усилий с огиб. эп выполняется расчет сечений и подбор армат
