Глава первая
ТЕПЛОПРОВОДНОСТЬ И ТЕПЛОПЕРЕДАЧА ПРИ СТАЦИОНАРНОМ РЕЖИМЕ
1.1. Основные понятия и расчетные зависимости
Теплопроводность – перенос теплоты посредством теплового движения микрочастиц в сплошной среде, обусловленный неоднородным распределением температуры. В чистом виде процесс происходит в твердых телах, а в жидкостях и газах – при отсутствии перемещения среды.
Теплопередача–процесс теплообмена между жидкими или газообразными средами, разделенными твердой стенкой
Стационарным, режимом называется тепловой режим, при котором температурное поле не зависит от времени.
Тепловой поток, Q, Вт, – количество теплоты, передаваемой в единицу времени (1 Дж/с=1 Вт).
Поверхностная плотность теплового потока q, Вт/м2, – тепловой поток, проходящий через единицу площади F поверхности теплообмена;:
(1.1)
Линейная плотность теплового потока , Вт/м,–тепловой поток, отнесенный к единице длины / цилиндрической трубы:
(1.2)
Теплопроводность материала или коэффициент теплопроводности , Вт/(мК),–величина, равная отношению поверхностной плотности теплового потока q к модулю температурного градиента:
(1.3)
Среднеинтегральная теплопроводность в диапазоне температур и на поверхностях стенки
(1.4)
где – теплопроводность, зависящая от температуры.

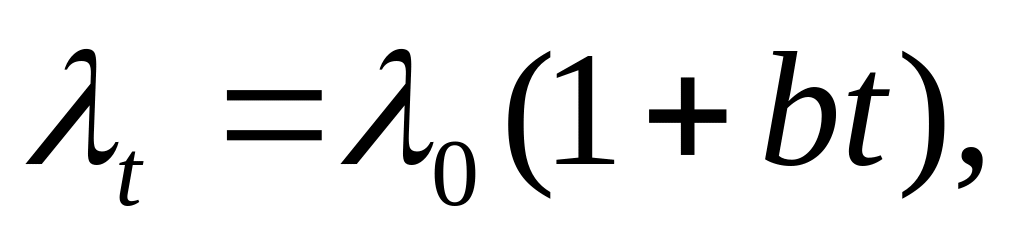

Зависимость теплопроводности от температуры t,°С, приближенно можно выразить в виде линейной функции
(1.5)
где –теплопроводность при 0°С, Вт/(мК); b–постоянная, зависящая от природы материала и определяемая опытным путем, .
Величина при использовании зависимости (1.5) принимает значение , определяемое по среднеарифметической температуре стенки:
(1.6)
Теплопроводность некоторых материалов ( =const) приведена в табл. 1 приложения.
1.2. Плоская стенка
Температурное поле в однородной неограниченной стенке толщиной при =const
(1.7)
где х–текущая координата плоскости, в которой определяется температура t, .
Температурное поле в стенке при линейном законе изменения теплопроводности от температуры (х – расстояние от поверхности стенки, имеющей температуру )
(1.8)
Формула теплопроводности для стенки, составленной из п, слоев различных материалов,
(1.9)

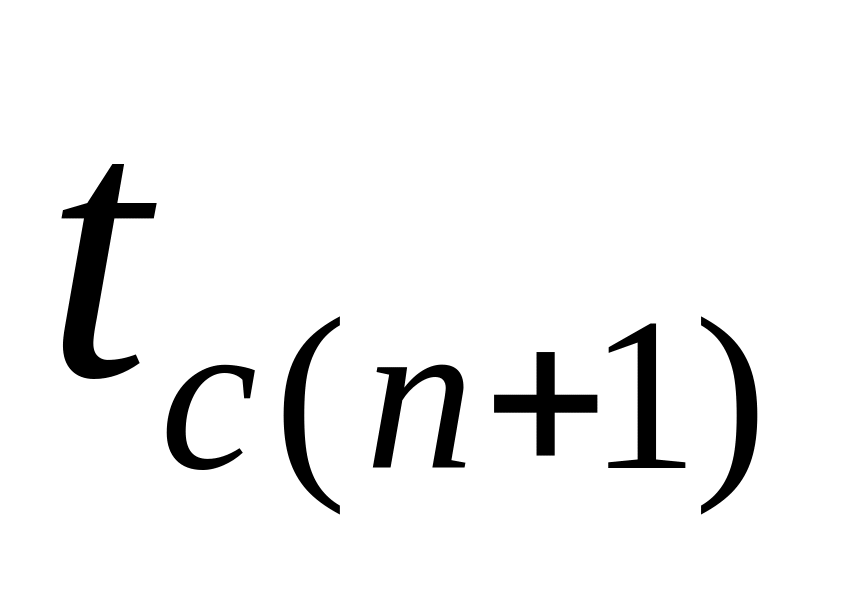

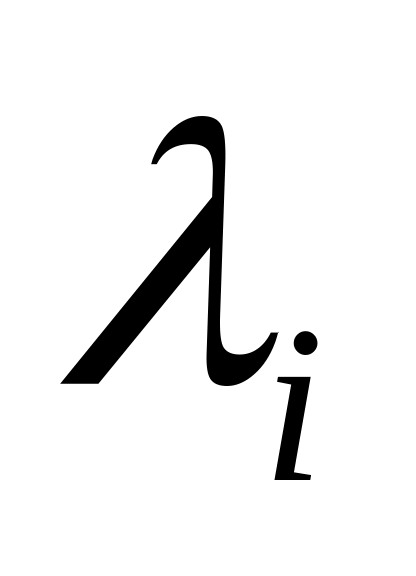

где и –температуры на внешних поверхностях многослойной стенки, °С; –толщина i-го слоя стенки, м; –теплопроводность материала i-го слоя стенки, Вт/(мК).
Температура на поверхности плотно соприкасающихся между собой слоев в многослойной стенке
(1.10
Формула теплопередачи между двумя средами с температурами и
(1.11)
где k–коэффициент теплопередачи, (Вт/ К), характеризует тепловой поток Q, проходящий через единицу площади F поверхности стенки при разности температур сред, равной 1 К.

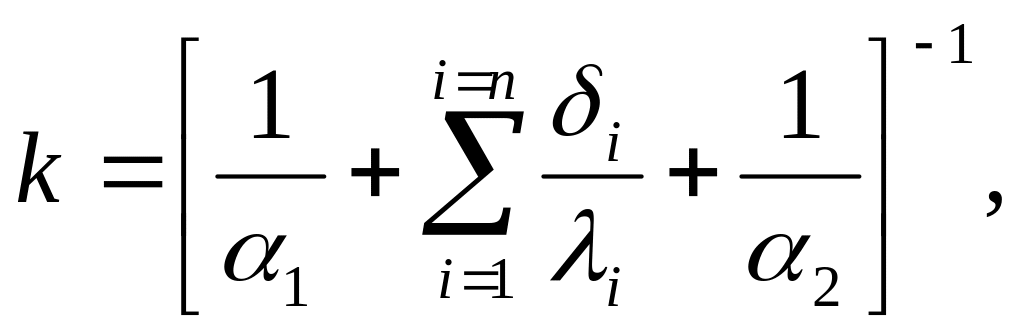

Коэффициент теплопередачи для n-слойной стенки
(1.12)
где и –коэффициенты теплоотдачи на внешних поверхностях стенки, Вт/( К).
В формуле (1.12) представлены следующие термические сопротивления R, К/Вт:
термические сопротивления теплоотдачи на внешних поверхностях стенки
и
суммарное сопротивление теплопроводности п слоев стенки
общее сопротивление теплопередачи
Значение всегда больше наибольшего из отдельных термических сопротивлений, и для интенсификации процесса теплопередачи следует стремиться уменьшить это наибольшее сопротивление. Если отдельные термические сопротивления имеют примерно одинаковые значения, то общее сопротивление будет снижаться при уменьшении каждого из них.
При расчете многослойных стенок можно воспользоваться эквивалентным коэффициентом теплопроводности
(1.13)
где –толщина i-гo слоя, м; –теплопроводность материала i-гo слоя, Вт/(мК).
Плотность теплового потока для многослойной стенки
(1.14)
