Министерство образования и науки Российской Федерации
Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования
Новгородский государственный университет имени Ярослава Мудрого
Институт электронных информационных систем
Кафедра проектирование и технология радиоаппаратуры
АНАЛИЗ НАДЕЖНОСТИ РАДИОЭЛЕКТРОННОГО УСТРОЙСТВА
Лабораторная работа по дисциплине
«Основы конструирования и надежности электронных средств»
Для специальности «Проектирование и технология электронных средств»
Отчёт
Преподаватель
__________ Петрова О.Н.
«__» _________ 2012г.
Студент гр. 9021
__________Егерев Н.В.
«__» _________ 2012г.
1 Цель работы
Целью работы является закрепление студентами теоретических знаний и получение практических навыков в области методов расчёта надёжности.
2 Объект исследования
Объектом исследования являются генератор перепадов и синхронизатор СВЧ Я4С-20А (далее «генератор») для передвижной радиолокационной станции.
Условия эксплуатации:
- Нормальные условия: температура окружающей среды ; относительная влажность ; атмосферное давление кПа.
- Рабочие условия: температура окружающей среды ; относительная влажность при температуре ;
- Жёсткие условия: температура окружающей среды ; относительная влажность 100 при температуре ; атмосферное давление кПа. аппаратуры группы В 2 по ГОСТ 15150-69.
3 Результаты исследования
3.1 Допущения
Для расчета надежности генератора необходимо ввести некоторые допущения:
а) Изделие восстанавливаемое, элементы не восстанавливаемые;
б) Оценивать ремонт не нужно;
в) Интенсивность отказов для конкретных типов элементов величена постоянная;
г) ;
д) Последовательная схема надежности; для запасные части, инструментов, принадлежностей – параллельная;
е) Отказ механической части не влияет на надежность (кроме печатной платы);
ж) Отказ полный, внезапный, устойчивый;
з) В приборе существует десяти градусный перегрев.
3.1 Структурные схемы надежности
Расчет надежности любого изделия предваряется построением модели расчета — структурной схемы, на которой изображается соединение элементов расчета надежности.
Элемент расчета надежности — часть системы, имеющая количественную характеристику, самостоятельно учитываемую при расчете надежности изделия.
Элементами расчета надежности в зависимости от уровня анализа могут быть ИЭТ, модули, функциональные узлы, блоки и т.п.
В теории надежности рассматриваются два способа соединения элементов в изделии с позиции влияния отказов элементов на отказ системы: основное и резервное.
Основное соединение элементов — такое, при коем отказ соединения наступает после отказа одного и любого элемента (рисунок 5).
Основное соединение элементов часто называют последовательным. Однако не следует его путать или жестко связывать с электрическим последовательным соединением элементов, так как при основном соединении элементов электрически они могут соединяться и последовательно, и параллельно.
Резервное соединение — такое, при котором изделие отказывает только после отказа всех его элементов.
Структурная схема надежности представлена в приложении А, элементы в таблицы 1.
Таблица 1 – Элементы структурной схемы
Элемент изделия |
Наименование ИЭТ |
Схемное обозначение |
|
Элемент изделия |
Наименование ИЭТ |
Схемное обозначение |
|
Плата |
3.662.023 |
|
2 |
||
|
Плата |
3.662.024 |
|
|
ОМЛТ |
|
|
Плата |
3.662.025 |
|
|
ППБ-1Б |
|
|
ОМЛТ |
|
|
|
МОН |
|
|
К40У-9 |
|
|
|
КМ-4б |
|
|
КТП-3В |
|
|
|
Катушки |
|
|
Катушка |
|
|
|
КД514А |
|
|
Тумблер |
|
|
|
Трансформатор в.ч. |
|
|
1И308К |
|
|
|
Плата печатная |
3.662.024 |
|
Дроссель в.ч |
|
|
|
Пайки |
88 |
|
Лампа |
|
|
Плата 3 |
||
|
Предохранитель |
|
|
|
ОМЛТ |
|
|
Выводы электрические |
|
|
|
СП4-1 |
|
|
Выводы в.ч. |
|
|
|
КМ-4б |
C1,C4,C5 |
|
Трансформатор |
|
|
|
КМ-6 |
|
|
Трансформатор в.ч. |
|
|
|
Катушки |
|
|
Соединения |
63 |
|
|
2Т603В |
|
|
Пайки |
126 |
|
|
1Т311А |
|
Плата 1 |
|
|
1Т313А |
|
||
|
ОМЛТ |
|
|
|
КД514А |
|
|
СП5 |
|
|
|
1И308В |
|
|
К50-6 |
|
|
|
Плата печатная |
3.662.025 |
|
Д237Б |
|
|
|
Пайки |
134 |
Окончание таблицы
Элемент изделия |
Наименование ИЭТ |
Схемное обозначение |
|
Элемент изделия |
Наименование ИЭТ |
Схемное обозначение |
|
2С168А |
|
|
|
|
|
|
Д814А |
|
|
|
|
|
|
МП15 |
|
|
|
|
|
|
П214А |
|
|
|
|
|
|
1Т403А |
|
|
|
|
|
|
Плата печатная |
3.662.023 |
|
|
|
|
|
Пайки |
|
|
|
|
|
3.2 Расчётная часть
Интенсивность отказов элементов с учетом условий эксплуатации изделия:
где номинальная интенсивность отказов; коэффициенты, учитывающие воздействие механических факторов; коэффициент, учитывающий воздействие влажности и температуры; коэффициент, учитывающий давление воздуха; коэффициент, учитывающий температуру поверхности ИЭТ и нагрузку ( ).
В таблицах 2–5 представлены значения коэффициентов.
Таблица 2 – Коэффициенты нагрузки ИЭТ (
Наименование видов ИЭТ |
Рекомендуемые значения |
Наименование видов ИЭТ |
Рекомендуемые значения |
Транзисторы |
0,5 |
Резисторы |
0,6 |
Полупроводниковые диоды |
0,5 |
Трансформаторы |
0,8 |
Конденсаторы |
0,7 |
|
|
Таблица 3 – Коэффициенты влияния механических воздействий
Условия эксплуатации аппаратуры |
Вибрация |
Ударные нагрузки |
Стационарные (полевые) |
1,04 |
1,03 |
Таблица 4 – Коэффициент влияния влажности
Влажность, % |
Температура, 0С |
Поправочный коэффициент |
90…98 |
30…40 |
2,5 |
Таблица 5 – Коэффициент влияния атмосферного давления
Давление, кПа |
Поправочный коэффициент |
42,0…50,0 |
1,16 |
Вероятность безотказной работы в течение заданной наработки для нерезервированных изделий рассчитывается по формуле
где число групп элементов
Интенсивность отказов изделия или его составных частей рассчитывается по формуле:
и среднее время наработки до отказа:
Интенсивности отказов элементов в жёстких условиях представлена в таблице 6
Таблица 6 – Интенсивности отказов элементов проектируемого изделия
Наименование ИЭТ |
Схемное обозначение |
Тип ИЭТ |
1/час |
|
|
|
1/час |
1/час |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
ОМЛТ |
R |
Пленочный резистор |
0,03 |
0,6 |
60 |
0,95 |
0,09 |
0,09 |
СП5 |
R |
Проволочный резистор |
0,087 |
0,6 |
60 |
0,95 |
0,27 |
0,26 |
ППБ-1Б |
R |
Проволочный резистор |
0,087 |
0,6 |
60 |
0,95 |
0,27 |
0,26 |
МОН |
R |
Пленочный резистор |
0,03 |
0,6 |
60 |
0,95 |
0,09 |
0,09 |
СП4-1 |
R |
Композитный резистор |
0,043 |
0,6 |
60 |
0,95 |
0,13 |
0,13 |
К50-6 |
C |
Электролитический конденсатор |
0,035 |
0,7 |
60 |
0,6 |
0,11 |
0,07 |
КМ-4б |
C |
Керамический конденсатор |
0,15 |
0,7 |
60 |
0,6 |
0,47 |
0,28 |
КМ-6 |
C |
Керамический конденсатор |
0,15 |
0,7 |
60 |
0,6 |
0,47 |
0,28 |
К40У-9 |
C |
Бумажный конденсатор |
0,05 |
0,7 |
60 |
0,6 |
0,16 |
0,09 |
КТП-3В |
C |
Керамический конденсатор |
0,15 |
0,7 |
60 |
0,6 |
0,47 |
0,28 |
МП15 |
Т |
Германиевый транзистор |
0,3 |
0,5 |
60 |
2,4 |
0,93 |
2,24 |
П214А |
Т |
Германиевый транзистор |
0,3 |
0,5 |
60 |
2,4 |
0,93 |
2,24 |
1Т403А |
Т |
Германиевый транзистор |
0,3 |
0,5 |
60 |
2,4 |
0,93 |
2,24 |
2Т603В |
Т |
Кремниевый транзистор |
0,5 |
0,5 |
60 |
2,4 |
1,55 |
3,73 |
1Т311А |
Т |
Германиевый транзистор |
0,3 |
0,5 |
60 |
2,4 |
0,93 |
2,24 |
1Т313А |
Т |
Германиевый транзистор |
0,3 |
0,5 |
60 |
2,4 |
0,93 |
2,24 |
Д237Б |
Д |
Кремниевый диод |
0,2 |
0,5 |
60 |
1,8 |
0,62 |
1,12 |
2С168А |
Д |
Кремниевый диод |
0,2 |
0,5 |
60 |
1,8 |
0,62 |
1,12 |
Д814А |
Д |
Кремниевый диод |
0,2 |
0,5 |
60 |
1,8 |
0,62 |
1,12 |
Окончание таблицы
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
КД514А |
Д |
Кремниевый диод |
0,2 |
0,5 |
60 |
1,8 |
0,62 |
1,12 |
1И308К |
Д |
Германиевый диод |
0,157 |
0,5 |
60 |
1,8 |
0,49 |
0,88 |
Катушки |
L |
|
0,02 |
1 |
60 |
1 |
0,06 |
0,06 |
Тумблер |
В |
|
0,06 |
1 |
60 |
1 |
0,19 |
0,19 |
Дроссель в.ч |
Др |
|
2,1 |
1 |
60 |
1 |
6,52 |
6,52 |
Лампа |
Л |
|
8 |
1 |
60 |
1 |
24,85 |
24,85 |
Предохранитель |
Пр |
|
0,5 |
1 |
60 |
1 |
1,55 |
1,55 |
Выводы электрические |
Ш |
|
0,045 |
1 |
60 |
1 |
0,14 |
0,14 |
Выводы в.ч. |
Ш |
|
2,63 |
1 |
60 |
1 |
8,17 |
8,17 |
Трансформатор |
Тр |
|
1,09 |
0,8 |
60 |
6 |
3,39 |
20,32 |
Трансформатор в.ч. |
Тр |
|
0,045 |
0,8 |
60 |
6 |
0,14 |
0,84 |
Соединения |
|
|
0,015 |
1 |
60 |
1 |
0,05 |
0,05 |
Пайки |
|
|
0,01 |
1 |
60 |
1 |
0,03 |
0,03 |
Интенсивность отказов генератора и его составных частей в жестких условиях расписаны в таблицах 7–10.
Таблица — 7 Интенсивность отказов платы 3.662.023
Наименование элементов (ИЭТ, функциональных узлов, групп) |
Количество элементов |
1/час |
1/час |
ОМЛТ |
4 |
0,09 |
0,35 |
СП5 |
2 |
0,26 |
0,51 |
К50-6 |
6 |
0,07 |
0,39 |
Д237Б |
6 |
1,12 |
6,71 |
2С168А |
1 |
1,12 |
1,12 |
Д814А |
4 |
1,12 |
4,47 |
МП15 |
1 |
2,24 |
2,24 |
П214А |
1 |
2,24 |
2,24 |
1Т403А |
1 |
2,24 |
2,24 |
Плата печатная |
1 |
0,7 |
0,70 |
Пайки |
92 |
0,03 |
2,76 |
Сумма |
164 |
|
23,73 |
Таблица — 8 Интенсивность отказов платы 3.662.024
Наименование элементов (ИЭТ, функциональных узлов, групп) |
Количество элементов |
1/час |
1/час |
ОМЛТ |
12 |
0,09 |
1,06 |
ППБ-1Б |
2 |
0,26 |
0,51 |
МОН |
2 |
0,09 |
0,18 |
КМ-4б |
3 |
0,28 |
0,84 |
Катушки |
2 |
0,06 |
0,12 |
КД514А |
1 |
1,12 |
1,12 |
Трансформатор в.ч. |
1 |
0,84 |
0,84 |
Плата печатная |
1 |
0,7 |
0,70 |
Пайки |
88 |
0,03 |
2,64 |
Сумма |
155 |
|
8,01 |
Таблица — 9 Интенсивность отказов платы 3.662.025
Наименование элементов (ИЭТ, функциональных узлов, групп) |
Количество элементов |
1/час |
1/час |
ОМЛТ |
15 |
0,09 |
1,33 |
СП4-1 |
4 |
0,13 |
0,51 |
КМ-4б |
3 |
0,28 |
0,84 |
КМ-6 |
2 |
0,28 |
0,56 |
Катушки |
3 |
0,06 |
0,18 |
2Т603В |
2 |
3,73 |
7,46 |
1Т311А |
1 |
2,24 |
2,24 |
1Т313А |
1 |
2,24 |
2,24 |
КД514А |
1 |
1,12 |
1,12 |
1И308В |
1 |
0,88 |
0,88 |
Плата печатная |
1 |
0,7 |
0,70 |
Пайки |
134 |
0,03 |
4,02 |
Сумма |
168 |
|
22,06 |
Таблица — 10 Интенсивность отказов генератора
Наименование элементов (ИЭТ, функциональных узлов, групп) |
Количество элементов |
1/час |
1/час |
Плата 3.662.023 |
1 |
23,73 |
23,73 |
Плата 3.662.024 |
1 |
8,01 |
8,01 |
Плата 3.662.025 |
1 |
22,06 |
22,06 |
ОМЛТ |
3 |
0,09 |
0,09 |
К40У-9 |
2 |
0,09 |
0,09 |
КТП-3В |
2 |
0,28 |
0,28 |
Катушка |
2 |
0,06 |
0,06 |
Окончание таблицы
Наименование элементов (ИЭТ, функциональных узлов, групп) |
Количество элементов |
1/час |
1/час |
|
Тумблер |
7 |
0,19 |
0,19 |
|
1И308К |
2 |
0,88 |
0,88 |
|
Дроссель в.ч |
2 |
6,52 |
6,52 |
|
Лампа |
1 |
24,85 |
24,85 |
|
Предохранитель |
1 |
1,55 |
1,55 |
|
Выводы электрические |
8 |
0,14 |
0,14 |
|
Выводы в.ч. |
2 |
8,17 |
8,17 |
|
Трансформатор |
1 |
20,32 |
20,32 |
|
Трансформатор в.ч. |
2 |
0,84 |
0,84 |
|
Соединения |
63 |
0,05 |
3,15 |
|
Пайки |
126 |
0,03 |
3,78 |
|
Сумма |
227 |
|
124,71 |

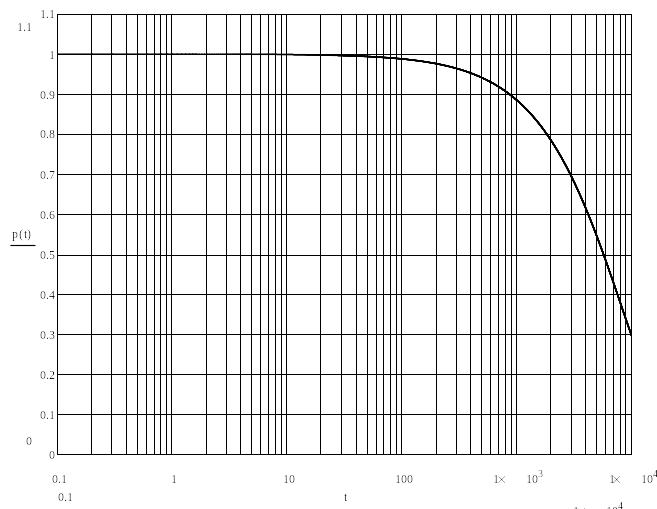

Вероятность безотказной работы в разных условиях эксплуатации представлена в таблице 11.
Таблица 11 – Вероятности безотказной работы
Время работы, |
Условия эксплуатации |
||
Нормальные условия |
Рабочие условия |
Жёсткие условия |
|
24 |
1,00 |
1,00 |
1,00 |
1000 |
0,94 |
0,91 |
0,88 |
5000 |
0,72 |
0,63 |
0,54 |
10000 |
0,51 |
0,39 |
0,29 |
Интенсивности отказов изделия в разных условиях представлены в таблице 12
Таблица 12 – Интенсивности отказов
|
Условия эксплуатации |
||
Нормальные условия |
Рабочие условия |
Жёсткие условия |
|
|
67 |
93,25 |
124,71 |
Среднее время наработки до отказа в разных условиях показана в таблице 13
Таблица 13 – Среднее время наработки до отказа
|
Условия эксплуатации |
||
Нормальные условия |
Рабочие условия |
Жёсткие условия |
|
|
14924 |
10724 |
8018 |
3.3 Методика расчета эксплуатационной интенсивности отказов отдельных групп
3.3.1 Конденсатор
Математическая модель для расчета эксплуатационной интенсивности отказов бумажных конденсаторов К40У-9:
где исходная интенсивность отказов группы ЭРИ; приведенная к нормальным условиям; коэффициент режима; коэффициент конденсатора от величины номинальной емкости; коэффициент приемки; коэффициент эксплуатации.
Значение коэффициента режима рассчитывается по математической модели (6):
где постоянные коэффициенты модели; температура окружающей среды, ; рабочее напряжение, В; номинальное напряжение, В.
3.3.2 Резисторы
Математическая модель для расчета эксплуатационной интенсивности отказов пленочных резисторов ОМЛТ:
где коэффициент резистора от величины номинального сопротивления;
Значение коэффициента режима рассчитывается по математической модели (8):
где постоянные коэффициенты модели; температура окружающей среды, ; рабочая мощность рассеяния резисторов, Вт; номинальная мощность рассеяния резисторов, Вт.
3.4 Повышение надежности изделия
Надежность генератора при эксплуатации в жестких условиях не удовлетворяет условиям ТЗ. В данном изделии элементы с величинами интенсивностей отказов на порядок (в 10 раз) большими, чем у других изделий электронной техники являются: трансформатор входной, лампа накаливания, дроссели высокочастотные.
Для повышения надежности необходимо:
1) Повышение надежности при проектировании
а) Схемные решения:
- использование в схемах высококачественных надежных изделий электронной техники (замена лампы накаливания на светодиод).
б) Системные решения:
- выбор и воплощение структурной схемы надежности изделия с равномерными (одинаковыми) показателями надежности ее элементов;
- резервирование элементов с наихудшей надежностью (функциональный ненагруженный (холодный) резерв высокочастотных дросселей).
г) Конструкторские решения:
- обеспечение наименьшего перегрева (снижение температуры входного трансформатора на 20 );
- электрическое соединение (контакт) должно иметь только одно функциональное назначение - электрический контакт с минимальным и постоянным омическим сопротивлением; не должно быть никаких других функций, особенно функции обеспечения механической прочности;
- защита электрических контактов от внешних механических (вибрации, удары), климатических, агрессивных и других воздействий;
- наилучший выбор материалов, особенно с позиции старения.
