Глава 15 бортовые системы и оборудование самолета
Современные авиационные комплексы предназначены для выполнения широкого круга задач - транспортных, поисково-спасательных, исследовательских, сельскохозяйственных, военных и др. Естественно, что функциональные возможности и состав бортовых систем ЛА существенным образом зависят от специфики выполняемой с помощью ЛА задачи и условий, в которых выполняется эта задача. Как уже отмечалось (см. главу 1), взаимосвязи между отдельными системами самолета достаточно сложны, границы между ними размыты. Тем не менее, рассматривая в самом общем виде техническое задание на проектирование самолета, мы выделили укрупненные блоки систем и оборудования (см. схему на рис. 1.4), обеспечивающих выполнение определенных требований ТЗ на проектирование. Потребные условия комфорта и обслуживания полезной нагрузки обеспечивают пассажирское бортовое или специальное оборудование и системы кондиционирования и индивидуального жизнеобеспечения. Выживаемость полезной нагрузки и самолета в целом в аварийной ситуации обеспечивают системы защиты в особых условиях (противопожарная, антиобледенительная) и системы спасения и десантирования. Навигацию и пилотирование самолета в заданных условиях эксплуатации обеспечивает пилотажно-навигационное и радиотехническое оборудование. Питание энергией основных функциональных систем и бортового оборудования самолета обеспечивают бортовые энергетические системы - электротехническое, гидравлическое и газовое оборудование.
15.1. Пассажирское бортовое и специальное оборудование
Полет в самолете для обычного пассажира не очень привычен и в психологическом и в физиологическом плане. Одна из основных задач проектировщика - создать на борту пассажирского самолета среду обитания, максимально приближенную к привычным для человека "земным", " домашним" условиям комфорта по климату и уровню шума, по общему эстетическому впечатлению от интерьера пассажирской кабины (салона) самолета и обслуживания в полете, по удобству размещения пассажиров. Практически 95-96% времени на борту самолета пассажир проводит, находясь в кресле, поэтому пассажирское кресло является важнейшим оборудованием салона самолета и от того, насколько оно удобно и как вокруг него скомпонованы другие элементы оборудования, обеспечивающего комфорт и обслуживание в полете, зависит оценка пассажиром условий полета, выбор им самолета определенной авиакомпании и, как следствие, ее прибыль. В практике воздушных перевозок применяют различные классы кабин, различающихся уровнем обслуживания и размещения пассажиров в полете, существует широкий ассортимент пассажирских кресел, обеспечивающих комфортабельное пребывание пассажира в полете и безопасность при аварийной обстановке. Кресла проектируются с учетом антропологических данных человека, изготавливаются из высокопрочных материалов, отвечающих требованиям пожаробезопасности, и при небольшой массе (для 3-местного блока кресел - 22-25 кг, для 2-местного блока - 14-17 кг) обладают высокими прочностными характеристиками, что позволяет благодаря оснащению кресла привязными ремнями обеспечить выживаемость пассажира при аварийной посадке с расчетной перегрузкой до 16. Таким образом, кресло является не только частью пассажирского бортового оборудования, но и элементом системы спасения. Кресла, обеспечивающие минимальные требования по комфорту, оборудуются отклоняемой спинкой с фиксацией ее в любом положении для удобства отдыха пассажиров, отклоняемыми до вертикального положения сиденьями и подлокотниками для удобства прохода пассажиров и уборки салона при техническом обслуживании самолета в аэропортах. В конструкции кресел размещаются мусоросборники (пепельницы), спасательные жилеты в чехлах, на спинке кресла сзади - индивидуальный столик для пассажира следующего ряда. Пассажирские кресла устанавливаются на направляющих рельсах, утопленных в полу, что позволяет изменять расстояние между ними в ряду ("шаг кресел") и производить перекомпоновку салона в соответствии с классом кабины. Кресла для кабин более высокого класса, например бизнес- класса (VIP-салона, от англ. Very Important Person - весьма важная персона), обеспечивают условия как для отдыха, включая сон, так и для эффективной работы в полете и имеют увеличенную ширину подушек и подлокотников, а также большие (до 65°) углы отклонения спинки, оснащены выдвижной подставкой для ног, оборудуются передним столиком, монтируемым на подлокотнике, кнопкой для вызова бортпроводника (стюардессы), индивидуальным освещением, вентилятором, блоком разъемов для подключения наушников аудиотрансляции и аппаратов радиотелефонной связи. Сиденья членов экипажа пассажирских самолетов также принято относить к пассажирскому бортовому оборудованию. Чтобы обеспечить удобное положение летчика относительно рычагов управления, приборов и остекления кабины, сиденья летчиков имеют регулировку в горизонтальном и вертикальном направлениях, а также по углу наклона спинки. Иногда направляющие рельсы сидений летчиков дают возможность их смещения назад и вбок для удобства посадки и выхода, а также для приближения к удаленным панелям приборов и ручкам управления ими. К пассажирскому бортовому оборудованию относятся средства и оборудование для развлечения в полете (например, видеотрансляция), гардеробы и багажники, кухни и буфеты, туалеты. Естественно, что габариты этого оборудования, размеры кресел, величина шага кресел, количество и ширина проходов между рядами кресел существенно влияют на компоновку фюзеляжа и его размеры. Повышение уровня комфорта на борту увеличивает массу самолета и эксплуатационные расходы. Однако повышение уровня комфорта на магистральных широкофюзеляжных самолетах (где в ряду размещается 8-10 кресел с 2-3 центральными проходами между ними) увеличивает приток пассажиров на высококомфортабельные самолеты и доходы эксплуатирующих их авиакомпаний, что неизбежно должно привести к повышению уровня комфорта на легких самолетах коротких авиалиний. Повышение экономической эффективности пассажирских самолетов возможно и за счет использования их для решения других специальных транспортных задач. На рис. 15.1 представлена укрупненная компоновочная схема основного (базового) варианта легкого многоцелевого самолета общего назначения, проект которого разработан в МАИ - Московском государственном авиационном институте (техническом университете) в 1993 году. Базовый вариант самолета предназначен для коммерческих перевозок 12 пассажиров и багажа на коротких региональных линиях протяженностью до 1200 км. Двухместные блоки кресел, размещенные по четыре кресла в ряд, разделены широким проходом, обеспечивающим доступ к ручному багажу, размещаемому за последним рядом кресел, и к багажному отсеку в хвостовой части фюзеляжа, отделенному от пассажирского салона перегородкой со сдвижной дверцей. Слева от входной двери размещен передний багажник, по правому борту в передней части салона - туалет и гардероб.
|

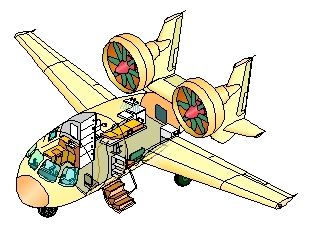

Рис. 15.1. Компоновочная схема основного варианта легкого многоцелевого самолета |
Отличительными особенностями самолета являются удобные для перекомпоновки салона обводы и внутренние размеры отсека полезной нагрузки фюзеляжа, который при малых общих габаритах самолета предоставляет широкие возможности для трансформации и позволяет использовать самолет в вариантах применения, не свойственных самолетам такого класса.
|

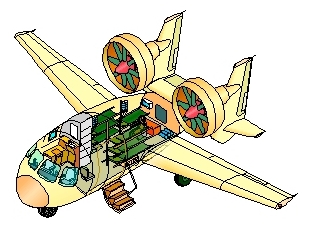

Рис. 15.2. Компоновка салона бизнес-класса делового варианта самолета |
На рис. 15.2 приведен один из возможных вариантов компоновки салона бизнес-класса делового варианта самолета.
В этом варианте в салоне устанавливаются шесть высококомфортабельных кресел. Кресла располагаются таким образом, что образуют два блока: на два и четыре пассажира, оборудованные раскладными столами. Кроме этого, переднее кресло левого борта имеет возможность разворачиваться вокруг своей оси. При изменении компоновки салона могут быть оборудованы и полноценные спальные места.
Во входном тамбуре, образованном перегородкой со сдвижной дверью, размещается по левому борту входная дверь-трап и рядом с ней справа на торцевой стенке перегородки - откидное сиденье для стюардессы, а напротив, слева от входной двери, размещен буфет с холодильником, блоком подогрева пищи, кофеваркой и мойкой для посуды.
По правому борту за кабиной экипажа размещается туалет с умывальником и душем, рядом с туалетом - гардероб.
Комплекс связного оборудования, увязанный с пилотажно-навигационным комплексом, обеспечивает на борту через спутниковые системы двухстороннюю радиотелефонную, телевизионную, факсимильную связь с любым абонентом на земле и на других самолетах с аналогичными системами связи.
|
Рис. 15.3. Компоновка грузового варианта самолета |
Большая дверь, образующаяся при открытой вперед по потоку дополнительной створке, находящейся слева от входной двери-трапа, просторный салон с ровным полом дают возможность широкого использования самолета в качестве грузового (рис. 15.3) с грузоподъемностью 1200-1500 кг.
С целью облегчения погрузочно-разгрузочных работ на самолете устанавливается специальное оборудование - легкосъемная кран-балка грузоподъемностью 500 кг с электрическим или ручным приводом. В полу и на бортах размещены швартовочные узлы для крепления грузов.
Конструктивно-силовая схема фюзеляжа позволяет в случае необходимости разместить в полу десантный люк размером 1,5*1,5 м, обеспечивающий сброс груза в полете с помощью парашютной системы.
Патрульно-разведывательный и аэрофотосъемочный вариант самолета (рис. 15.4) предназначен для выполнения широкого круга задач, связанных с получением и документированием информации о состоянии поверхности Земли в интересах хозяйственной деятельности.
|
Рис. 15.4. Патрульно-разведовательный и аэрофотосъемочный вариант самолета |
Бортовая энергетика самолета снабжает питанием различную аппаратуру.
Конструктивно-силовая схема фюзеляжа самолета позволяет разместить вблизи центра масс значительные по размерам радио- и оптически прозрачные люки для установки фото- и кинокамер, многоспектральных сканеров (от англ. scan - поле зрения, развертка, разложение изображения) видимого и инфракрасного диапазонов, радиолокаторов и другой аппаратуры для получения и обработки информации о состоянии растительности, геологических особенностях поверхности Земли, акваторий, шельфа.
Санитарный вариант самолета (рис. 15.5) предназначен для комфортабельной транспортировки тяжелобольных в стационарные медицинские пункты с проведением в полете жизнеобеспечивающих мероприятий.
В медицинском салоне размещаются восемь носилок с лежачими больными, два места для сопровождающих медицинских работников и широкая номенклатура медико-технического оборудования.
Рядом с входной дверью - откидное сиденье для сопровождающего медицинского сотрудника. Далее по бортам установлены стойки - подвески для шести носилок с лежачими больными. Стойки оборудованы держателями для аппаратуры, капельниц, системы переливания крови и т. п.
|
Рис. 15.5. Санитарный вариант самолета |
Салон самолета имеет плафоны общего и местного освещения.
Система кондиционирования поддерживает нормальное физико-химическое состояние воздушной среды в салоне как в полете, так и на земле.
Реанимационно-эвакуационный вариант самолета (рис. 15.6) предназначен для оказания скорой и неотложной высококвалифицированной медицинской помощи на борту самолета как в полете, так и на стоянке, а также для транспортировки тяжелобольных в стационарные медицинские пункты с проведением в полете жизнеобеспечивающих мероприятий.
Наличие высокопроизводительного источника энергии и широкой номенклатуры медико-технического оборудования: наркозно-дыхательной аппаратуры, электрокардиостимулятора, дефибриллятора и пр. - позволяет выполнять реанимацию, вывод из шокового состояния, хирургические операции, ожоговую терапию и другие медицинские мероприятия.
По левому борту рядом с входной дверью - откидное сиденье для медицинского сотрудника.
|
Рис. 15.6. Реанимационно-эвакуационный вариант самолета |
В тамбуре размещаются холодильник и часть медико-технического оборудования в стеллаже справа от входной двери.
По правому борту салона - три откидных к бортам кресла для медицинской бригады. При необходимости здесь могут быть установлены стойки для размещения трех носилок с лежачими больными.
По левому борту располагается блок из двух откидных к бортам кресел для сидячих больных.
В центре салона размещается операционный стол, который может перемещаться по направляющим в хвостовую часть салона и регулироваться по высоте и наклону. Во время полета операционный стол, если он не используется, сдвигается в хвостовую часть салона и закрепляется.
Над операционным столом установлен светильник операционного поля.
Далее по левому и правому борту размещены упаковки с медицинским оборудованием и стеллажи с аппаратурой.
При работе на земле питание энергопотребителей самолета и медико-технического оборудования осуществляется с помощью вспомогательной силовой установки, расположенной в носовой части самолета под полом кабины экипажа.
Целевой (полезной) нагрузкой военных самолетов является вооружение. Специальное оборудование военных самолетов, обеспечивающее работу целевой нагрузки: стрелково-пушечные установки (СПУ - пулеметы и пушки без боекомплекта с элементами установки на самолете); агрегаты и детали установки и оборудования ракетного и бомбового вооружения.
