1. Класифікація комп’ютерних мереж по швидкості передачі та типу передавального середовища

По скорости:

низкоскоросные 1,2,8,10,16,20,Мб/с

среднескростные сети 100 Мб/с

скоростные сети 1Gbps, 10Gbps

WLAN

Bluetooth до 10 мб/с

Wi-Fi до 100 Мб/с

Wi-MAX до 100 Мб/с

WAN

64,128,144 Кб/с (ISDN, X.25)

256 Кб/с, 512 Кб/с, 2,5,10,20,45 (xDSL, Frame Relay)

672.5Мб/с, 2,4(АТМ), 10Gbps(Ethernet); 45, 100 (in future Ethernet)

Модемные подключения:

Коммутированные линии

Коммутированные модемные каналы: 1200, 2400, 4800, 9600, 14400, 19200, 28800, 33600, 56000

bps (физическая скорость на коммутированных телефонныз каналах = (1200-3000 bod))

выделенные линии (цифровые модемы 64 Кб/с, 128 Кб/с, 256 Кб/с, 1 Мб/с, 5,10 Мб/с)

цифровые модемы 64Кб/с, 128 Кб/с, 256 Кб/с, 1,5,10 Мб/с

По типу передавательной среды:

проводные (коаксиал, скрученная пара, оптоволокно)

беспроводные (радиоканал, ИК каналы, микроволновые каналы)

2. Розподілення адрес (публічні та приватні адреси). DHCP сервіс.

Публичные и приватные (частные) IP-адреса

Все пространство IP-адресов разделено на 2 части: публичные адреса, которые распределяются между Интернет-провайдерами и компаниями международной организацией Internet Assigned Numbers Authority (сокращенно IANA), и приватные адреса, которые не контролируются IANA и могут назначаться внутрикорпоративным узлам по усмотрению сетевых администраторов. Если какая-либо компания приобрела IP-адреса в публичной сети, то ее сетевые узлы могут напрямую маршрутизировать сетевой трафик в сеть Интернет и могут быть прозрачно доступны из Интернета. Если внутрикорпоративные узлы имеют адреса из приватной сети, то они могут получать доступ в Интернет с помощью протокола трансляции сетевых адресов (NAT, Network Address Translation) или с помощью прокси-сервера. В простейшем случае с помощью NAT возможно организовать работу всей компании с использованием единственного зарегистрированного IP-адреса.

Механизм трансляции адресов NAT преобразует IP-адреса из частного адресного пространства IP (эти адреса еще называют “внутренние”, или “серые IP”) в зарегистрированное открытое адресное пространство IP. Обычно эти функции (NAT) выполняет либо маршрутизатор, либо межсетевой экран (firewall) — эти устройства подменяют адреса в заголовках проходящих через них IP-пакетов.

На практике обычно компании получают через Интернет-провайдеров небольшие сети в пространстве публичных адресов для размещения своих внешних ресурсов — web-сайтов или почтовых серверов. А для внутрикорпоративных узлов используют приватные IP-сети.

Пространство приватных IP-адресов состоит из трех блоков:

• 10.0.0.0/8 (одна сеть класса A);

• 172.16.0.0/12 (диапазон адресов, состоящий из 16 сетей класса B — от 172.16.0.0/16 до 172.31.0.0/16);

• 192.168.0.0/16(диапазон адресов, состоящий из 256 сетей класса C — от 192.168.0.0/24 до 192.168.255.0/16).

Кроме данных трех блоков имеется еще блок адресов, используемых для автоматической IP-адресации (APIPA, Automatic Private IP Addressing). Автоматическая IP-адресация применяется в том случае, когда сетевой интерфейс настраивается для автоматической настройки IP-конфигурации, но при этом в сети отсутствует сервер DHCP. Диапазон адресов для APIPA — сеть класса B 169.254.0.0/16.

DHCP — это сетевой протокол, позволяющий компьютерам автоматически получать IP-адрес и другие параметры, необходимые для работы в сети TCP/IP. Данный протокол работает по модели «клиент-сервер». Для автоматической конфигурации компьютер-клиент на этапе конфигурации сетевого устройства обращается к так называемому серверу DHCP, и получает от него нужные параметры. Сетевой администратор может задать диапазон адресов, распределяемых сервером среди компьютеров. Это позволяет избежать ручной настройки компьютеров сети и уменьшает количество ошибок. Протокол DHCP используется в большинстве сетей TCP/IP.

DHCP является расширением протокола BOOTP, использовавшегося ранее для обеспечения бездисковых рабочих станций IP-адресами при их загрузке. DHCP сохраняет обратную совместимость с BOOTP.

Протокол DHCP предоставляет три способа распределения IP-адресов:

 Ручное распределение. При этом способе сетевой администратор сопоставляет аппаратному адресу (для Ethernet сетей это MAC-адрес) каждого клиентского компьютера определённый IP-адрес. Фактически, данный способ распределения адресов отличается от ручной настройки каждого компьютера лишь тем, что сведения об адресах хранятся централизованно (на сервере DHCP), и потому их проще изменять при необходимости.

 Автоматическое распределение. При данном способе каждому компьютеру на постоянное использование выделяется произвольный свободный IP-адрес из определённого администратором диапазона.

 Динамическое распределение. Этот способ аналогичен автоматическому распределению, за исключением того, что адрес выдаётся компьютеру не на постоянное пользование, а на определённый срок. Это называется арендой адреса. По истечении срока аренды IP-адрес вновь считается свободным, и клиент обязан запросить новый (он, впрочем, может оказаться тем же самым). Кроме того, клиент сам может отказаться от полученного адреса.

Некоторые реализации службы DHCP способны автоматически обновлять записи DNS, соответствующие клиентским компьютерам, при выделении им новых адресов. Это производится при помощи протокола обновления DNS, описанного в RFC 2136.

3. Структура мережевої ОС . Принципи мережної обробки даних, ресурси та сервіси

Сетевая операционная система составляет основу любой вычислительной сети. Каждый компьютер в сети в значительной степени автономен, поэтому под сетевой операционной системой в широком смысле понимается совокупность операционных систем отдельных компьютеров, взаимодействующих с целью обмена сообщениями и разделения ресурсов по единым правилам - протоколам. В узком смысле сетевая ОС - это операционная система отдельного компьютера, обеспечивающая ему возможность работать в сети.

Рис. 1.1. Структура сетевой ОС

В сетевой операционной системе отдельной машины можно выделить несколько частей (рисунок 1.1):

• Средства управления локальными ресурсами компьютера: функции распределения оперативной памяти между процессами, планирования и диспетчеризации процессов, управления процессорами в мультипроцессорных машинах, управления периферийными устройствами и другие функции управления ресурсами локальных ОС.

• Средства предоставления собственных ресурсов и услуг в общее пользование - серверная часть ОС (сервер). Эти средства обеспечивают, например, блокировку файлов и записей, что необходимо для их совместного использования; ведение справочников имен сетевых ресурсов; обработку запросов удаленного доступа к собственной файловой системе и базе данных; управление очередями запросов удаленных пользователей к своим периферийным устройствам.

• Средства запроса доступа к удаленным ресурсам и услугам и их использования - клиентская часть ОС (редиректор). Эта часть выполняет распознавание и перенаправление в сеть запросов к удаленным ресурсам от приложений и пользователей, при этом запрос поступает от приложения в локальной форме, а передается в сеть в другой форме, соответствующей требованиям сервера. Клиентская часть также осуществляет прием ответов от серверов и преобразование их в локальный формат, так что для приложения выполнение локальных и удаленных запросов неразличимо.

• Коммуникационные средства ОС, с помощью которых происходит обмен сообщениями в сети. Эта часть обеспечивает адресацию и буферизацию сообщений, выбор маршрута передачи сообщения по сети, надежность передачи и т.п., то есть является средством транспортировки сообщений.

В зависимости от функций, возлагаемых на конкретный компьютер, в его операционной системе может отсутствовать либо клиентская, либо серверная части.

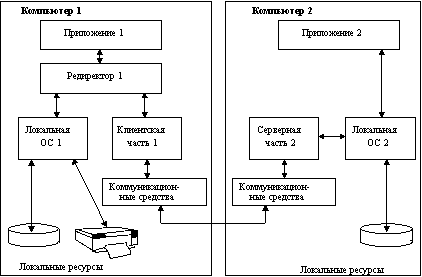

На рисунке 1.2 показано взаимодействие сетевых компонентов. Здесь компьютер 1 выполняет роль "чистого" клиента, а компьютер 2 - роль "чистого" сервера, соответственно на первой машине отсутствует серверная часть, а на второй - клиентская. На рисунке отдельно показан компонент клиентской части - редиректор. Именно редиректор перехватывает все запросы, поступающие от приложений, и анализирует их. Если выдан запрос к ресурсу данного компьютера, то он переадресовывается соответствующей подсистеме локальной ОС, если же это запрос к удаленному ресурсу, то он переправляется в сеть. При этом клиентская часть преобразует запрос из локальной формы в сетевой формат и передает его транспортной подсистеме, которая отвечает за доставку сообщений указанному серверу. Серверная часть операционной системы компьютера 2 принимает запрос, преобразует его и передает для выполнения своей локальной ОС. После того, как результат получен, сервер обращается к транспортной подсистеме и направляет ответ клиенту, выдавшему запрос. Клиентская часть преобразует результат в соответствующий формат и адресует его тому приложению, которое выдало запрос.

Рис. 1.2. взаимодействие компонентов операционной системы при взаимодействии компьютеров

Сетевая обработка данных позволяет:

- Организовать доступ каждого пользователя сети к информационным,  программным, вычислительным, техническим ресурсам всех систем сети.

- Выполнять параллельную обработку данных и при необходимости перераспределять нагрузку между вычислительными системами решая одновременно проблему загрузки и эффективности использования сети.

- Обеспечить высокую отказоустойчивость при обработке и хранении данных, за счет избыточности центров обработки и резервирования данных.

- Создавать распределенные базы данных и другие сложные информационные структуры, соответствующих распределенному характеру решаемых задач.

- Оперативно осуществлять обмен данными и программами между ЭВМ и пользователем (оперативный доступ к информации)

- Быстро и качественно принять правильное решение.

- Совершенствование коммуникаций.

Сетевая служба (сервис) — это определенный вид обслуживания, предоставляемый сервером.

Сетевые службы занимаются предоставлением:

• совместно используемых аппаратных ресурсов — процессорного времени, памяти, диска, принтеров;

• различных сетевых услуг — обрабатывают и предоставляют различную информацию.

Опишем кратко сервисы в современных компьютерных сетях.

Файловая служба. На компьютере с достаточным свободным дисковым пространством сетевая операционная система настраивается таким образом, чтобы другие компьютеры (клиенты) могли использовать накопители первого для записи файлов с помощью компьютерной сети. Такой сервер называется файловым или файл-сервером. Служба широко распространена в локальных сетях.

Служба печати. На компьютере, к которому подключен принтер, сетевая операционная система настраивается таким образом, чтобы другие компьютеры (клиенты) также могли распечатывать свои документы. Эффективность использования дорогостоящих устройств (принтеров) при этом увеличивается. Серверы печати используются в основном в локальных сетях.

Служба удаленного доступа. Часть компьютеров сети может находиться на расстоянии, превышающем возможности технологий локальных сетей. Для связи в этом случае используется пара модемов, подключаемых к удаленным компьютерам и к телефонной линии общего пользования. Компьютер, принимающий звонки, называется сервером удаленного доступа.

Служба терминалов. Вычислительные мощности компьютеров значительно отличаются. Для использования слабыми компьютерами процессорных ресурсов более быстродействующего компьютера, на последнем устанавливается сервис терминалов (терминал-сервер, сервер приложений). Клиентские компьютеры с помощью сети могут запускать задачи на сервере приложений и видеть результат их выполнения на своих мониторах. Служба используется в глобальных и локальных сетях.

Управление базами данных. Распространенной задачей, как в локальных, так и в глобальных сетях является хранение и обработка больших объемов табличной информации — баз данных. При этом к системам управления базами данных выдвигаются требования надежного централизованного хранения данных, быстрого поиска, выборки по запросу с любой станции компьютерной сети. Эти услуги выполняет сервер баз данных.

Web-служба (WWW, Всемирная паутина). Услуги, предоставляемые сетью Internet, оказались настолько удобны и просты в использовании, что она распространилась на весь мир и составила глобальную сеть. Более того, даже в локальных сетях, не подключенных к глобальной, стали использоваться технологии Internet. При этом локальную сеть со службами Internet часто называют Intranet.

Веб-служба является наиболее распространенной службой Интернет/Интранет. Веб-сервер предоставляет клиентам в интерактивном режиме электронные документы — гипертекстовые документы (гипертексты), передаваемые по протоколу HTTP. Гипертексты могут содержать информацию любых видов и гиперссылки на другие серверы, по которым удобно переходить. Электронный вариант данного учебного пособия также является гипертекстом.

Почтовая служба. В компьютерных сетях работает служба, занимающаяся доставкой сообщений до востребования — электронных писем, по аналогии с обычной почтой. В электронных письмах обычно пересылается текстовая, графическая и реже звуковая информация. Серверы, занимающиеся приемом и отправкой почты, а также хранением почтовых ящиков (баз данных электронных писем) пользователей, называются почтовыми серверами. Почтовые службы работают в Интернете и крупных локальных сетях.

Службы интерактивного общения (общение по сети в режиме он-лайн) включают в себя мультимедийные сетевые технологии (голосовую и видеосвязь) и электронную переписку (чат). Данные службы появились относительно недавно, и благодаря простоте и удобству работы уже стали популярными среди пользователей Интернет и локальных сетей.

Прокси-сервер. Дефицит IP-адресов в сети Интернет, а также необходимость защиты локальной сети от внешних несанкционированных проникновений привели к появлению специальных шлюзов — прокси-серверов. Их основные задачи — соединение локальной сети с Интернет (или предоставление клиентам временных адресов) и предоставление доступа к службам сети Интернет, кэширование полученной информации, фильтрация трафика. Для выполнения последней задачи прокси-сервер включает в себя функции межсетевого экрана.

Сетевая безопасность. В локальных сетях стоит проблема разграничения доступа. Технические средства режима доступа включают в себя аутентификацию (проверку паролей), шифрование (криптографическое преобразование) информации, формирование и проверка подлинности электронных подписей и электронных ключей. Эти задачи выполняются серверами, которые можно объединить в группу серверов безопасности.

Современной тенденцией развития служб, особенно в сети Internet, является их интеграция, создание служб на основе традиционных, служб-гибридов.

Подытожим перечень с помощью таблицы 9, в которой приведены названия сетевых служб, предоставляющих ресурсы или услуги, а также указаны соответствующие им виды серверов и клиентов.

Таблица 9. Виды сетевых служб
Служба (сервис)	Ресурсы/услуги	Сервер	Клиент
Файловая	Дисковое пространство	Файловый сервер	Клиентская ОС
Печати	Сетевой принтер	Принт-сервер(сервер печати)	Клиентская ОС
Удаленного доступа	Сетевой доступ по модему	Удаленного доступа	Клиент удаленного доступа
Терминальная	Вычислительные, оперативная память	Сервер приложений	Клиент терминала
Управление базами данных	Базы данных (БД)	Сервер баз данных	Программное обеспечение БД
Web-служба	Гипертекстовые документы	Веб-сервер	Браузер
Почтовая	Доставка почты	Почтовый	Почтовый
Шлюз HTTP	Доступ в сеть Интернет	Прокси-сервер	Браузер
Сетевой безопасности	Проверка паролей, шифрование и т. д.	сервер безопасности	Клиентская ОС

4. Модеми. Структурна схема та засоби управління.

Модем представляет собой устройство , которое превращает цифровые данные в аналогове сиганалы за счет модуляции на передаваемой стороне и выполняющее обратное преобразование за сет демодуляции на приёмной стороне.

Модемы могут быть синхронными и асинхронными или поддерживать оба режима. Специализированые модемы для выделенных линий делятся на те, которые коммутируются (обычные телефонные) и те, которые не коммутируются, линии.

Могут быть двухпроводных и четырехпроводных линий. Передача осуществляется по коммутируемым или орендованым линиям

Структурная схема

Управление модемом осуществляется при использовании нескольких действий:

-набора стандартних Hayes команд (A-Z -основные)

-набора расширеных Hayes команд &A-A-&Z –дополнительные, % A-A-%Z,/ A-A-/Z-дополнительные

- S- Регистров S0-S20(S0-S99)

-кодов ответы 0-0-99

5. Класифікація мереж та класифікаційні ознаки

Классификация

[править]По территориальной распространенности

• PAN (Personal Area Network) — персональная сеть, предназначенная для взаимодействия различных устройств, принадлежащих одному владельцу.

• LAN (Local Area Network) — локальные сети, имеющие замкнутую инфраструктуру до выхода на поставщиков услуг. Термин «LAN» может описывать и маленькую офисную сеть, и сеть уровня большого завода, занимающего несколько сотен гектаров. Зарубежные источники дают даже близкую оценку — около шести миль (10 км) в радиусе. Локальные сети являются сетями закрытого типа, доступ к ним разрешен только ограниченному кругу пользователей, для которых работа в такой сети непосредственно связана с их профессиональной деятельностью.

• CAN (Campus Area Network — кампусная сеть) — объединяет локальные сети близко расположенных зданий.

• MAN (Metropolitan Area Network) — городские сети между учреждениями в пределах одного или нескольких городов, связывающие много локальных вычислительных сетей.

• WAN (Wide Area Network) — глобальная сеть, покрывающая большие географические регионы, включающие в себя как локальные сети, так и прочие телекоммуникационные сети и устройства. Пример WAN — сети с коммутацией пакетов (Frame relay), через которую могут «разговаривать» между собой различные компьютерные сети. Глобальные сети являются открытыми и ориентированы на обслуживание любых пользователей.

• Термин «корпоративная сеть» также используется в литературе для обозначения объединения нескольких сетей, каждая из которых может быть построена на различных технических, программных и информационных принципах.

[править]По типу функционального взаимодействия

• Клиент-сервер

• Смешанная сеть

• Одноранговая сеть

• Многоранговые сети

[править]По типу сетевой топологии

• Шина

• Кольцо

• Двойное кольцо

• Звезда

• Ячеистая

• Решётка

• Дерево

• Fat Tree

[править]По типу среды передачи

• Проводные (телефонный провод, коаксиальный кабель, витая пара, волоконно-оптический кабель)

• Беспроводные (передачей информации по радиоволнам в определенном частотном диапазоне)

[править]По функциональному назначению

• Сети хранения данных

• Серверные фермы

• Сети управления процессом

• Сети SOHO, домовые сети

[править]По скорости передач

• низкоскоростные (до 10 Мбит/с),

• среднескоростные (до 100 Мбит/с),

• высокоскоростные (свыше 100 Мбит/с);

[править]По сетевым операционным системам

• На основе Windows

• На основе UNIX

• На основе NetWare

[править]По необходимости поддержания постоянного соединения

• Пакетная сеть, например Фидонет и UUCP

• Онлайновая сеть, например Интернет и GSM

6. Протокол РРР та SLIP

Протокол PPP

Протокол PPP (Poіnt-to Poіnt Protocol) є стандартним протоколом Internet. Протоколом PPP є ціле сімейство протоколів, в які входять:

– Протокол управління лінією зв'язку(LCP);

– Протокол управління мережею(NCP);

– Багатоканальний протокол(MLPPP);

– Протокол аутентифікації по паролю(PAP);

– Протокол аутентифікації по квитуванню виклику(CHAP)

_{Протокол управління лінією зв'язку (LCP)}

Протокол, відповідно до якого приймаються параметри з'єднання, називається протоколом управління лінією зв'язку(LCP).

Щоб впоратися зі всіма можливими ситуаціями, в протоколі PPP є набір стандартних установок, що діють за умовчанням і що враховують всі стандартні конфігурації.

_{Протокол управління лінією зв'язку (LCP)}

Протокол, відповідно до якого приймаються параметри з'єднання, називається протоколом управління лінією зв'язку(LCP).

Щоб впоратися зі всіма можливими ситуаціями, в протоколі PPP є набір стандартних установок, що діють за умовчанням і що враховують всі стандартні конфігурації.

Кожен протокол мережевого рівня конфігурується окремо за допомогою відповідного протоколу управління мережею(NCP).

Під конфігуруванням розуміється:

1) даний протокол використовуватиметься в поточному сеансі PPP;

2) переговорне узгодження деяких параметрів протоколу.

_{Багатоканальний протокол(MLPPP)}

Багатопротокольна підтримка – здатність протоколу PPP підтримувати декілька протоколів мережевого рівня – зумовила поширення PPP як стандарту де-факто.

Усередині одного PPP -з'єднання можуть передаватися потоки даних різних мережевих протоколів, включаючи IP, Novell IPX, Appletalk, Decnet, XNS, Banyan VINES і OSI, а також дані протоколів канального рівня локальної мережі.

_{Протокол аутентифікації по паролю (PAP) і по}

квитуванню виклику(CHAP)

Одним з важливих параметрів PPP -з'єднання є режим аутентифікації.

Для цілей аутентифікації PPP пропонує за умовчанням протокол аутентифікації по паролю (PAP), передавальний пароль по лінії зв'язку у відкритому вигляді, або протокол аутентифікації по квитуванню виклику (CHAP), не передавальний пароль по лінії зв'язку і тому забезпечуючий вищий рівень безпеки мережі.

_{Властивості PPP}

Розширюваність протоколу – можливість включення нових протоколів в стек PPP і можливість використання власних протоколів користувачів замість тих, що рекомендуються в PPP за умовчанням.

Однією з кращих властивостей протоколу PPP є його здатність використання декількох фізичних ліній зв'язку для утворення одного логічного каналу, тобто агрегація каналів.

Особливістю протоколу PPP є складна переговорна процедура прийняття параметрів з'єднання. Сторони обмінюються параметрами: якість лінії, розмір кадрів, тип протоколу аутентифікації і тип протоколів мережевого рівня, що інкапсулюються

SLIP (Serial Line Internet Protocol) — устаревший сетевой протокол канального уровня эталонной сетевой модели OSI для доступа к сетям стека TCP/IP через низкоскоростные линии связи путём простой инкапсуляции IP-пакетов.

• Для установления связи необходимо заранее задать IP-адреса, так как в протоколе SLIP нет системы обмена адресной информацией.

• В принимаемом потоке бит SLIP позволяет определить признаки начала и конца пакета IP. По этим признакам SLIP собирает полноценные пакеты IP и передаёт верхнему уровню. При отправлении IP-пакетов происходит обратная операция — они переформатируются и посимвольно отправляются получателю через последовательную линию.

• Для передачи необходимо использовать конкретную конфигурацию UART: 8 бит данных (8 data bits), без паритета (no parity), аппаратное управление каналом передачи (EIA hardware flow control) или трёхпроводный нуль-модемный кабель (3-wire null-modem — CLOCAL mode).

Конфигурационные опции ppp

Так как в PPP входит LCP протокол, то можно управлять следующими LCP параметрами:

• Аутентификация. RFC 1994 описывает Challenge Handshake Authentication Protocol (CHAP), который является предпочтительным для проведения аутентификации в PPP, хотя Password Authentication Protocol (PAP) иногда еще используется. Другим вариантом для аутентификации является Extensible Authentication Protocol (EAP).

• Сжатие. Эффективно увеличивает пропускную способность PPP соединения, за счет сжатия данных в кадре. Наиболее известными алгоритмами сжатия PPP кадров являются Stacker и Predictor.

• Обнаружение ошибок. Включает Quality-Protocol и помогает выявить петли обратной связи посредством Magic Numbers RFC 1661.

• Многоканальность. Multilink PPP (MLPPP, MPPP, MLP) предоставляет методы для распространения трафика через несколько физических каналов, имея одно логическое соединение. Этот вариант позволяет расширить пропускную способность и обеспечивает балансировку нагрузки.

7. Мережеві технології архітектури LAN.

Мережева технологія — це погоджений набір стандартних протоколів та програмно-апаратних засобів що їх реалізовують, достатній для побудови локальної обчислювальної мережі. Мережеві технології називають базовими технологіями або мережевою архітектурою локальних мереж. Мережева технологія або архітектура визначає топологію і метод доступу до середовища передачі даних, кабельну систему або середовище передачі даних, формат мережевих кадрів тип кодування сигналів, швидкість передачі в локальній мережі. У сучасних локальних обчислювальних мережах широкого поширення набули такі технології або мережева архітектура, як: Ethernet, Token-ring, Arcnet, FDDI.

Мережеві технології локальних мереж Ieee802.3/ethernet

В даний час ця мережева технологія найбільш популярна в світі. Популярність забезпечується простими, надійними і недорогими технологіями. У класичній локальній мережі Ethernet застосовується стандартний коаксіальний кабель двох видів (товстий і тонкий). Проте найбільшого поширення набула версія Ethernet, яка використовує як середовище передачі виті пари, оскільки монтаж і обслуговування їх набагато простіший.

У локальних мережах Ethernet застосовуються топології типу «шина» і типу «пасивна зірка», а метод доступу CSMA/CD.

Стандарт Ieee802.3 залежно від типу середовища передачі даних має модифікації:

• 10BASE5 (товстий коаксіальний кабель) — забезпечує швидкість передачі даних 10 Мбіт/с і довжину сегменту до 500м;

• 10BASE2 (тонкий коаксіальний кабель) — забезпечує швидкість передачі даних 10 Мбіт/с і довжину сегменту до 200м;;

• 10base-t (неекранована вита пара) — дозволяє створювати мережу топології «зірка». Відстань від концентратора до кінцевого вузла до 100м. Загальна кількість вузлів не повинна перевищувати 1024;

• 10base-f (оптоволоконний кабель) — дозволяє створювати мережу топології «зірка». Відстань від концентратора до кінцевого вузла до 2000м.

У розвиток мережевої технології Ethernet створені високошвидкісні варіанти: Ieee802.3u/Fast Ethernet і Ieee802.3z/Gigabit Ethernet. Основна топологія, яка використовується в локальних мережах Fast Ethernet і Gigabit Ethernet — пасивна зірка.

Мережева технологія Fast Ethernet забезпечує швидкість передачі 100 Мбіт/с і має три модифікації:

• 100BASE-T4 — використовується неекранована вита пара. Відстань від концентратора до кінцевого вузла до 100м;

• 100base-tx — використовуються дві виті пари (неекранована і екранована). Відстань від концентратора до кінцевого вузла до 100м;

• 100base-fx — використовується оптоволоконний кабель (два волокна в кабелі). Відстань від концентратора до кінцевого вузла до 2000м;.

Мережева технологія локальних мереж Gigabit Ethernet — забезпечує швидкість передачі 1000 Мбіт/с. Існують такі модифікації стандарту:

• 1000base-sx — застосовується оптоволоконний кабель з довжиною хвилі світлового сигналу 850 нм.

• 1000base-lx — використовується оптоволоконний кабель з довжиною хвилі світлового сигналу 1300 нм.

• 1000base-cx — використовується екранована вита пара.

• 1000base-t — застосовується неекранована вита пара.

Локальні мережі Fast Ethernet і Gigabit Ethernet сумісні з локальними мережами, виконаними за технологією (стандарту) Ethernet, тому легко і просто сполучати сегменти Ethernet, Fast Ethernet і Gigabit Ethernet в єдину обчислювальну мережу.

Мережеві технології локальних мереж Ieee802.5/Token-ring передбачає використання середовища передачі даних, яке утворюється об'єднанням всіх вузлів в кільце, що розділяється. Мережа Token-ring має зоряно-кільцеву топологію (основна кільцева і зоряна додаткова топологія). Для доступу до середовища передачі даних використовується маркерний метод (детермінований маркерний метод). Стандарт підтримує виту пару (екрановану і неекрановану) і оптоволоконний кабель. Максимальне число вузлів на кільці — 260, максимальна довжина кільця — 4000 м. Швидкість передачі даних до 16 Мбіт/с.

Мережеві технології локальних мереж Ieee802.4/Arcnet як топологію локальна мережа Arcnet використовує «шину» і «пасивну зірку». Підтримує екрановану і неекрановану виту пару і оптоволоконний кабель.

У мережі Arcnet для доступу до середовища передачі даних використовується метод передачі повноважень. Локальна мережа Arcnet — це одна із старих мереж і користувалася великою популярністю. Серед основних переваг локальної мережі Arcnet можна назвати високу надійність, низьку вартість адаптерів та гнучкість. Основним недолікам мережі є низька швидкість передачі інформації (2,5 Мбіт/с). Максимальна кількість абонентів — 255. Максимальна довжина мережі — 6000 метрів.

Мережеві технології локальних мережі FDDI (Fiber Distributed Data Interface) — стандартизована специфікація для мережевої архітектури високошвидкісної передачі даних по оптоволоконних лініях. Швидкість передачі — 100 Мбіт/с. Ця технологія багато в чому базується на архітектурі Token-ring і використовується детермінований маркерний доступ до середовища передачі даних. Максимальна протяжність кільця мережі — 100 км. Максимальна кількість абонентів мережі — 500. Мережа FDDI — це дуже високонадійна мережа, яка створюється на основі двох оптоволоконних кілець, створюючих основну і резервну дороги передачі даних між вузлами.

8. Порівняльний аналіз методів комутації.
