4. Обработка результатов теодолитных съемок

В ходе камеральных работ осуществляют: проверку журналов измерений и абрисов; обработку и уравнивание угловых измерений теодолитных ходов; уравнивание приращений координат и вычисление координат съемочных точек и составление ведомости координат; построение координатной сетки на чертежной бумаге; подготовку ситуационного плана местности в заданном масштабе.

Перед нанесением на план точек съемочного обоснования и ситуационных точек на листе ватмана строят координатную сетку с использованием для этой цели металлической топографической линейки Дробышева (ЛТ-1) или линейки ЛБЛ (рис. 6).

Схема построения координатной сетки с помощью топографической линейки представлена на рис. 7.

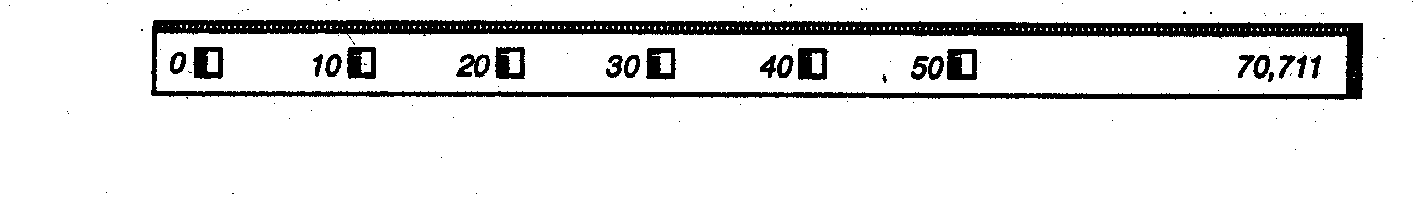

Рис. 6. Линейка Дробышева (ЛТ-1)

Рис. 7. Схема построения координатной сетки с помощью металлической топографической линейки Дробышева

В положении линейки I, разместив ее параллельно нижнему краю листа ватмана, отмечают остро отточенным карандашом по вырезам 6 черточек. В положении линейки II совмещают центр первого выреза с шестым штрихом линии, полученной в положении I, и, разместив линейку приблизительно параллельно правому краю листа ватмана, по вырезам отмечают 5 дуг. Затем в положении III совмещают центр первого выреза с черточкой в начале прямой, полученной в положении I, и концом линейки засекают последнюю дугу, полученную в положении II, и таким образом получают первый прямоугольный треугольник. Далее строят второй прямоугольный треугольник (положения IV и V) и, соединив одноименные точки, расположенные на противоположных сторонах полученного прямоугольника, получают координатную сетку (VI).

Аналогичным образом строят координатную сетку и с помощью топографической линейки ЛБЛ, но с размерами сетки квадратов по 8 см.

На плане вершины квадратов сетки закрепляют зеленой тушью крестообразно черточками длиною по 6 мм. Полученную таким образом координатную сетку оцифровывают в абсолютной зональной или произвольной системе прямоугольных координат.

Далее на план по координатам с помощью циркуля и поперечного масштаба наносят и закрепляют тушью точки съемочного обоснования. Характерные ситуационные точки местности обычно наносят на план с помощью тахеографа.

Поскольку теодолитная (горизонтальная) съемка является частным случаем тахеометрической съемки, автоматизированную обработку на ЭВМ результатов теодолитных съемок с подготовкой планов в требуемом масштабе на графопостроителях и цифровых моделей ситуации местности осуществляют с использованием тех же пакетов прикладных программ, что и для тахеометрической съемки.
