1.2. Виды производственного освещения

Производственное освещение бывает:

Естественным: обусловлено прямыми солнечными лучами и рассеянным светом небосвода. Меняется в зависимости от географической широты, времени суток, степени облачности, прозрачности атмосферы. По устройству различают: боковое, верхнее, комбинированное.

В качестве критерия естественного освещения принят коэффициент естественной освещенности e (КЕО), представляющий собой отношение:

где E вн – величина естественной освещенности, измеренная на рабочем месте (или в другой исследуемой точке), лк; Eнар – освещенность снаружи здания, созданная рассеянным све-

том всего небосвода, лк (измеряется одномоментно с E вн).

Искусственным: создаётся искусственными источниками света (лампа накаливания и т. д.). Применяется при отсутствии или недостатке естественного. По назначению бывает:

рабочим, аварийным, эвакуационным, охранным, дежурным. По устройству бывает: местным, общим, комбинированным. Устраивать одно местное освещение нельзя.

Рациональное искусственное освещение должно обеспечивать нормальные условия для работы при допустимом расходе средств, материалов и электроэнергии.

При недостаточности естественного освещения используется совмещено (комбинированное) освещение. Последнее представляет собой освещение, при котором в светлое время суток используется одновременно естественный и искусственный свет.

4.3. Выбор нормированных значений для

естественного и искусственного освещения

1. Выбор норм производится исходя из наименьшего объекта различения, с которым сталкивается работающий (например, для гравера – толщина линий гравировки) [7].

2. Выбирается тип выполняемой работы исходя из минимального объекта различения.

3. Определяется тип фона и контраст.

4. Определяется подразряд зрительной работы.

5. По полученным данным производится выбор норм для искусственного освещения (нормы приведены для люминесцентных ламп, для ламп накаливания смотри Приложение А….).

6. Для естественного освещения значение КЕО определяется:

Нормированное значение КЕО ( ) e н зависит от:

− разряда зрительной работы по точности (I...VIII);

− вида естественного освещения (боковое, верхнее, комбинированное);

− географического расположения местности (I...V пояса), коэффициента светового климата (смотри Приложение Б);

− ориентации окон (южная, восточная, западная, северная), учитываемой коэффициентом солнечности. Нормированное значение н e для зданий, располагаемых в I, II, IV, V поясах светового климата определяется по формуле:

11 Виды естественного освещения. Санитарное нормирование. Приборы контроля световых характеристик.

Естественное освещение

Естественное освещение представляет собой лучевую энергию солнца и рассеянное излучение небосвода, меняется в зависимости от географической широты, времени суток, степени облачности, прозрачности атмосферы и является предпочтительным для помещений с постоянным пребыванием людей.

Естественное освещение бывает:

− боковое, когда свет проникает в помещение через световые

проемы в наружных стенах;

− верхнее — через световые проемы в кровле (фонари);

− комбинированное — сочетание бокового и верхнего освещения

В качестве критерия естественного освещения принят коэффициент естественной освещенности e (КЕО), представляющий собой отношение:

где E вн – величина естественной освещенности, измеренная на рабочем месте (или в другой исследуемой точке), лк;

Eнар – освещенность снаружи здания, созданная рассеянным светом всего небосвода, лк (измеряется одномоментно с вн E ).

Величина КЕО подлежит нормированию по СНИП II – 4 – 79

Строительные нормы и правила. Нормы проектирования. Естественное и ис-

кусственное освещение» [4].

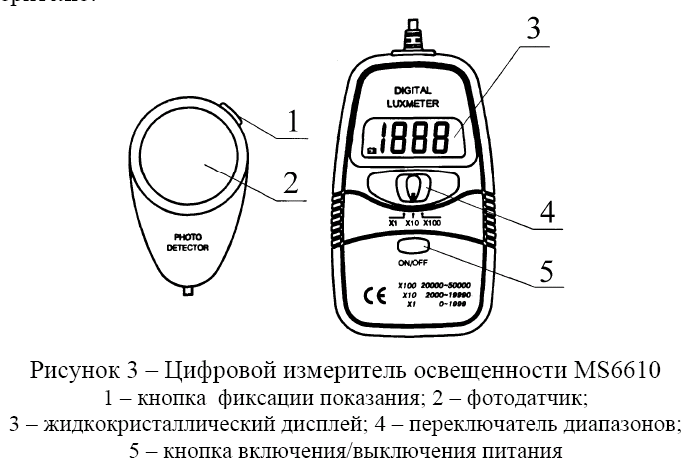

Основным измерительным прибором, используемым в лабораторной работе, является цифровой измеритель освещенности MS6610(люксметр).

Люксметр состоит из цифрового измерительного прибора с переключателем диапазонов измерения, и селенового фотоэлемента в отдельном пластмассовом корпусе. Фотоэлемент подключен проводом к измерителю.

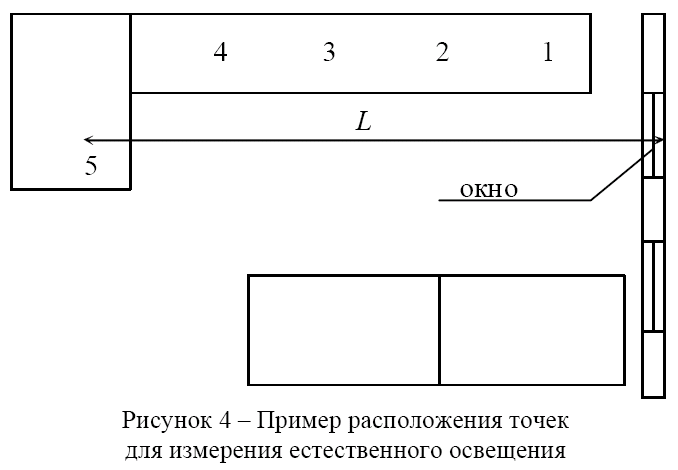

Цифровым измерителем освещенности MS6610 произвести из-

мерение E нар и E вн для выбранных точек (рабочих мест)……

Нормирование естественного освещения

Нормированное значение КЕО ( ) н e зависит от:

− разряда зрительной работы по точности (I...VIII);

− вида естественного освещения (боковое, верхнее, комбиниро-

ванное);

− географического расположения местности (I...V пояса), коэф-

фициента светового климата (смотри Приложение Б, рисунок Б.1);

− ориентации окон (южная, восточная, западная, северная), учи-

тываемой коэффициентом солнечности.

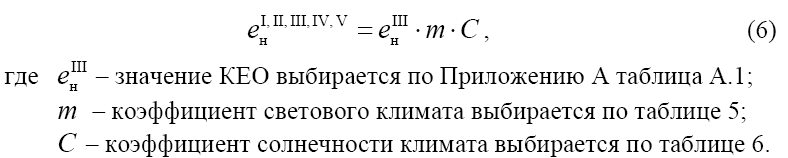

Нормированное значение н e для зданий, располагаемых в

I, II, IV, V поясах светового климата определяется по формуле:

Выбор норм производится исходя из наименьшего объекта раз-

личения, с которым сталкивается работающий (например, для граве-

ра – толщина линий гравировки) [7].

2. Выбирается тип выполняемой работы исходя из минимального

объекта различения.

3. Определяется тип фона и контраст.

4. Определяется подразряд зрительной работы.

12 Методы расчета систем искусственного освещения. Принцип расчета системы искусственного освещения «точечным» методом. Область применения метода.

Для расчёта искусственного существует 2 методики: метод коэффициентов использования светового потока; точечный метод (рассчитывает освещение определённой точки; местное освещение).

Метод коэффициента использования применяется для (расчета общего равномерного освещения горизонтальных поверхностей при светильниках любого типа.

Метод удельной мощности применяется для приближенного предварительного определения установленной мощности осветительной установки.

Точечный метод расчета освещения применяется для расчета общего равномерного и локализованного освещения, местного освещения независимо от расположения освещаемой поверхности при светильниках прямого света.

Кроме вышеуказанных методов расчета освещения, имеется комбинированный метод, который применяется в тех случаях, когда неприменим метод коэффициента использования, а светильники не относятся к классу прямого света.

Выполнение светотехнических расчетов возможно этим методом
