Классификация методов диагностики.

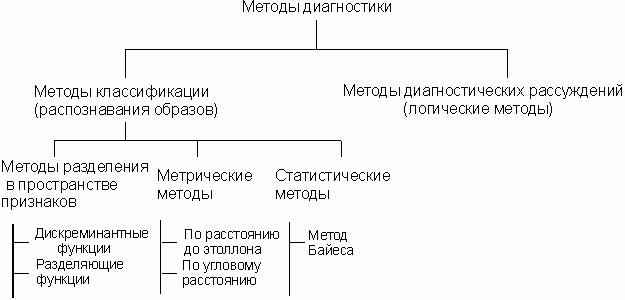

Для диагностики могут использоваться различные методы, основные из которых представлены на диаграмме:
Статистические методы диагностики.
Среди статистических методов диагностики распространение получил метод, основанный на обобщенной формуле Б. Недостатками метода Байеса являются:
достаточно большой объем предварительной статистической информации;
«угнетение», т.е. пропускание редко встречающихся диагнозов. Однако в случаях, когда объем статистических данных достаточен метод Байеса используется как один из наиболее надежных.
Основные понятия метода Байеса
Если имеются диагнозы Дi и совокупность симптомов k = (k1, k2,…, kn), встречающихся при этих диагнозах, то вероятность совместного появления диагнозов Дi и симптомов к определяются известными формулами теории вероятности:
,
(1)
где р(Дi/k) – условная вероятность диагноза Дi после того как стало известно наличие у контролируемого объекта симптомов k. Эту вероятность называют также апостериорной.
Р(Дi) – вероятность диагноза Дi определяемая по предварительным статистическим данным, иначе априорная вероятность диагноза.
Р(k/Дi)
– условная вероятность появления
симптомов
у объекта с диагнозом Дi.
Отсюда вытекает обобщенная формула Байеса:
Используя, что вероятность р(k) можно вычислить как
подставив
(3) в (2) получим рабочую формулу Байеса:
В случае статистической независимости симптомов условная вероятность вычисляется по формуле:
В
случае, когда надо вычислить вероятность
при отсутствии какого-либо симптома
пользуются формулой:
В методе Байеса решение о диагнозе принимается по наибольшей аппозиционной вероятности в соответствии со следующим правилом:
Для надёжности диагностирования условие дополняют пороговым значением, т.е. требованием:
где
Рi
MIN
– заранее выбранный интервал надежности
для диагноза Di.
При невыполнении условия решение о диагнозе не принимается (отказ от распознавания) и требуется поступление дополнительной информации.
Для определения вероятностей используемых в формуле Байеса используют следующие данные:
если предварительно исследовано N объектов и у Ni объектов имелся диагноз Ni, то P(Di)=Ni/N.
Если среди Ni объектов, имеющих диагноз Di по Ni j появлялся симптом kj, то условная вероятность появления этого симптома при диагнозе Di равна P(kj/Di)=Ni j/N.
