- •Лекция 2 Дифракция света
- •2.1 Принцип Гюйгенса-Френеля. Зоны Френеля
- •Фронт волны плоская волна
- •Радиус зон Френеля , .
- •2.2 Дифракция на круглом отверстии
- •2.3 Дифракция от круглого непрозрачного диска
- •2.4 Дифракция на одной щели (дифракция в параллельных лучах). Дифракция Фраунгофера
- •На щель падает плоская волна с длиной волны
- •Постоянная решетки (d) и общее число щелей n, т.Е. Её длина.
- •Угловая дисперсия – характеризует степень растянутость спектра в области (вблизи) данной λ. Она тем больше, чем больше m и меньше d.
- •Дифракция рентгеновских лучей (10-8 ÷ 10-12) м (дифракция от кристаллической решётки)
Постоянная решетки (d) и общее число щелей n, т.Е. Её длина.
Угловая дисперсия – характеризует степень растянутость спектра в области (вблизи) данной λ. Она тем больше, чем больше m и меньше d.
-
дифференцируем это выражение
и
выражаем отсюда:
Разрешающая сила
– указывает, какие спектральные линии, с малой разностью длин волн δλ между ними, решётка ещё может разрешить.
Принято считать, что критерий Рэлея выполняется, когда основной максимум, создаваемый одной длиной волны, совпадает с первым минимумом, образованным другой длиной волны:
;
- 1-й добавочный min
для λ1
;
Разрешающая способность оптических приборов
Две
близлежащие звёзды в монохромном свете
разрешимы, если угловое расстояние
между ними:
-
разрешающая способность объектива
диаметром D.
Молекулярное рассеяние. Голубой цвет неба
Эксперимент
дает, что интенсивность рассеянного
света
Рассеяние
света в чистых средах, обусловленное
флуктуациями плотности, концентрации
молекул или анизотропией называется
молекулярным
рассеянием света.
Поскольку экспериментально установлено,
что
,
поэтому голубые и фиолетовые лучи света
рассеиваются сильнее, чем λОРАНЖ
и λКР
– а это и объясняет, почему цвет неба
голубой. Свет, проходящий толстые слои
атмосферы окрашен в красные тона (вечер,
утро – красное солнце).

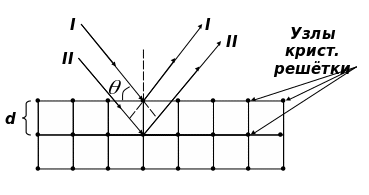

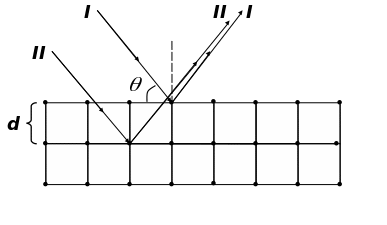

Дифракция рентгеновских лучей (10-8 ÷ 10-12) м (дифракция от кристаллической решётки)
Дифракция рентгеновских лучей от кристалла находит применение для исследования спектрального состава рентгеновского излучения (рентгеноспектральный анализ) и для изучения структуры кристаллов (рентгеноструктурный анализ).
В дифракционная решётка источники вторичных волн - щели – располагаются в одну линию (линейная диф. решетка). Пространственной или объёмной дифракционной решёткой принято называть тело, в котором источники вторичных волн располагаются упорядоченно в пространстве. В качестве таких источников вторичных волн могут выступать узлы кристаллической решётки.
или
-
формула Вульфа-Бреггов
,
k
= 1,2,3,…
Русский ученый Вульф и англичане Брэгги (отец и сын) - формула Вульфа-Брэггов
