Министерство образования и науки Российской Федерации

Государственное образовательное учреждение высшего профессионального образования

«Оренбургский государственный университет»

Факультет прикладной биотехнологии и инженерии

Кафедра переработки молока и мяса

Лабораторная работа №1

Изучение и исследование систем дистанционного управления с одним магнитным пускателем

Проверил:

Владов Ю. Р.

Выполнил:

Группа 08 ТМоП

Цель работы: изучить элементы СДУ, принципиальную электрическую схему, систему алгебраических уравнений, схем по ГОСТу, схемы алгоритма управления, табличную форму в интегральной среде VisSim (визуальном моделировании).

Принципиальная электрическая схема – это схема с элементами автоматики, в которой отражен в максимальной степени принцип действия системы. СДУ состоит из двух частей: силовая (цепь главного тока), цепь управления (вспомогательная цепь).

Рисунок 1 – Принципиальная электрическая схема СДУ с тремя постами управления и одним магнитным пускателем

А В С

0

QF1

FU1 SB1.1 SB2.1 SB3.1 SB1.2 KM1 KK1.1

SB2.2

KM1.1 SB3.2

KM1.2

KK1

M 1=KK1˄KM1.1˄QF1

KM1=QF1˄FU1˄SB1.1˄SB2.1˄SB3.1˄(SB1.2˅SB2.2˅SB3.2˅KM1.2)˄KK1.1

Рисунок 2 – Принципиальная электрическая схема СДУ с двумя постами управления и одним магнитным пускателем

А В С

0

QF1

FU1 SB1.1 SB2.1 SB1.2 KM1 KK1.1

SB2.2

KM1.1 КМ1.2

KK1

M 1=KK1˄KM1.1˄QF1

KM1=QF1˄FU1˄SB1.1˄SB2.1˄(SB1.2˅SB2.2˅KM1.2)˄KK1.1

Рисунок 3 – Принципиальная электрическая схема СДУ с одним постом управления и одним магнитным пускателем

А В С

0

QF1

FU1 SB1.1 SB1.2 KM1 KK1.1

KM1.1 КМ1.2

KK1

M 1=KK1˄KM1.1˄QF1

KM1=QF1˄FU1˄SB1.1˄(SB1.2˅KM1.2)˄KK1.1

Рисунок 4 – Принципиальная электрическая схема СДУ с двумя магнитными пускателями и одним постом управления

А В С 0

QF1

FU1 SB1.1 SB1.2 KM1 KК1.1 КК2.1

KM1.1 КМ1.2

KK1 КК2

M 1=KK1˄KM1.1˄QF1

KM1=QF1˄FU1˄SB1.1˄(SB1.2˅KM1.2)˄KK1.1˄KK2.1

M2=KK2˄KM1.1˄QF1

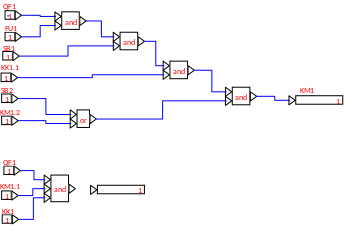

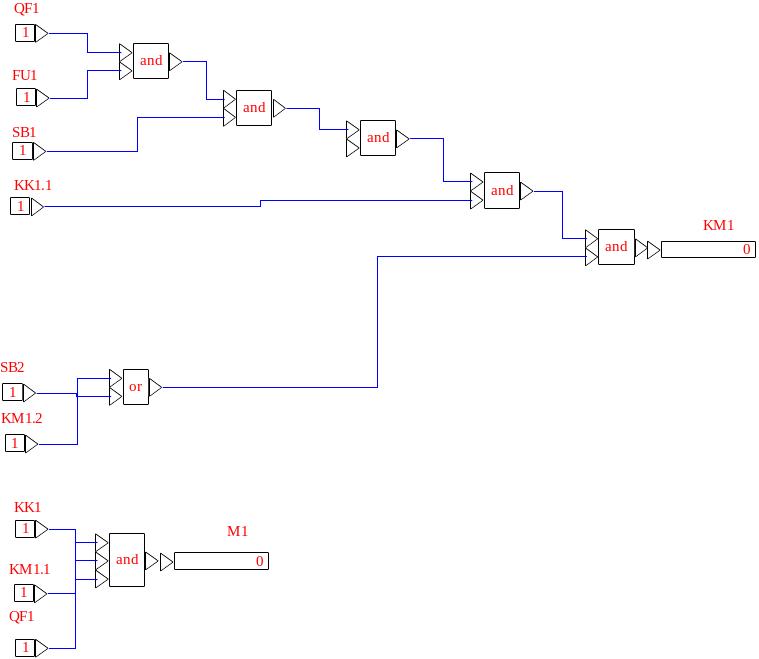

Исходный:QF1=1; SB1=1; FU1=1; SB2=0; KK1.1=1; KM1.2=0; KM1.1=0; KK1=1

Кнопка «пуск»:SB2=1; QF1=1; SB1=1; FU1=1; KK1.1=1; KM1.1=1; KM1.2=1; KK1=1;

Длительная работа :SB2=0; QF1=1; SB1=1; FU1=1; KK1.1=1; KM1.1=1; KM1.2=1; KK1=1;

Кнопка «стоп» :SB2=1; QF1=1; SB1=0; FU1=1; KK1.1=1; KM1.1=0; KM1.2=0; KK1=1;

Аварийный режим короткого замыкания :SB2=0; QF1=0; SB1=1; FU1=1; KK1.1=1; KM1.1=1; KM1.2=1; KK1=1;

Короткое замыкание в цепи управления: SB2=0; QF1=1; SB1=1; FU1=1; KK1.1=0; KM1.1=0; KM1.2=0; KK1=1;

Вывод: типовая СДУ не содержит ни один элемент, без которого система не работает. Они выполняют следующие функции: пуск, длительная работа, стоп, аварийная работа. Для повышения сервиса обслуживания на производстве требуются дополнительные посты управления, в рассмотренной системе предполагается 2 поста управления. При повышении количества постов управления необходимо помнить: кнопки «Стоп» соединяются последовательно, «Пуск» - параллельно, при любом количестве постов. С инженерной точке зрения часто выгодно1 двигатель полной номинальной мощности заменить на два двигателя меньшей мощности, например, 0,7 от номинальная мощность. Достаточно существенное повышение надежности функционирования, необходимо помнить, что каждый двигатель должен быть защищен тепловым реле, контакты которых необходимо соединять последовательно.
