Содержание
Введение.
1 Назначение и область применения проектируемого редуктора……..4
2 Кинематический расчёт привода и подбор электродвигателя………5
3 Расчёт зубчатой передачи…………………………………………………...7
4 Проектный расчёт валов редуктора……………………………………..10
5 Конструирование зубчатых колёс………………………………………...12
6 Конструирование корпуса редуктора…………………………………… 14
7 Выбор и расчёт подшипников на долговечность………………………16
8 Выбор и расчёт муфт……………………………………………………….19
9 Выбор и расчёт шпонок……………………………………………………..21
10 Уточнённый расчёт валов……………………………………………… ..23
11 Выбор смазки редуктора………………………………………………….27
12 Описание сборки редуктора…………………………………………….. 28
13 Выводы в рациональности выбора некоторых элементов
спроектированного редуктора………………………………………………………….29
Литература.
1 Назначение и область применения проектируемого редуктора
Редуктор - механизм, понижающий угловую скорость в приводах от двигателя к рабочей машине. Состоит из зубчатой передачи, установленной в отдельном корпусе.
Редукторы широко применяют в различных отраслях машиностроения и потому они весьма разнообразны по своим кинематическим схемам и конструкторскому использованию.
Цилиндрические колеса данного редуктора являются косозубыми. Ленточный конвейер установлен на заводе ОАО «БелЗАН» для погрузки и разгрузки деталей - транспортировки с одного цеха в другой.
2 Кинематический и силовой расчет привода
2.1 Определяется общий КПД привода
(2.1)
где: общ - общий КПД привода
2.2 Определяется требуемая мощность двигателя
, (2.2)
где: Р2 - мощность на ведущем валу
Ртр= 3,6/0,92=3,91 кВт.
2.3 Определяется число оборотов на ведомом валу
, (2.3)
где: - угловая скорость ведомого вала
п2 =(39 30) / 3.14= 372 мин-1
2.4 Выбирается приближенное значение общего передаточного числа
uобщ=3
2.5 Опр еделяется требуемая частота вращения двигателя
пэ.тр = п2´uобщ (2.4)
пэ.тр = 372´3) = 1117 мин-1
2.6 По таблице выбирается электродвигатель и записываются все данные и размеры
Тип двигателя 4A112MA6
Рэл = 4 кВт
пэл = 1429,5 об/мин
dв = 28мм
2.7 Определяется фактическое передаточное число привода
иобщ.факт=пэл/п2; (2.5)
uобщ.факт= 1117/372 =3,83
2.8 Определяется момент на валах редуктора
2.8.1 На ведущем валу
(2.6)
(2.7)

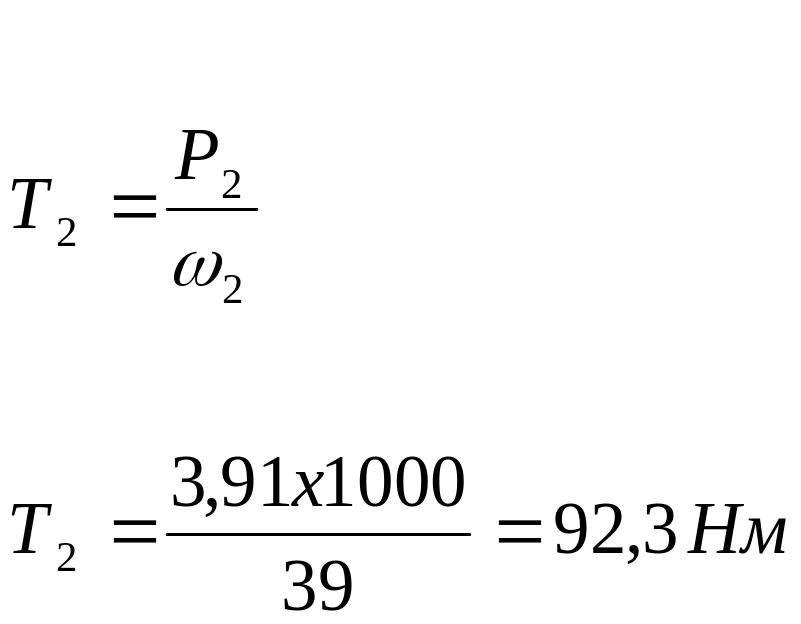

2.8.2 На ведомом валу
(2.8)
