Приложение

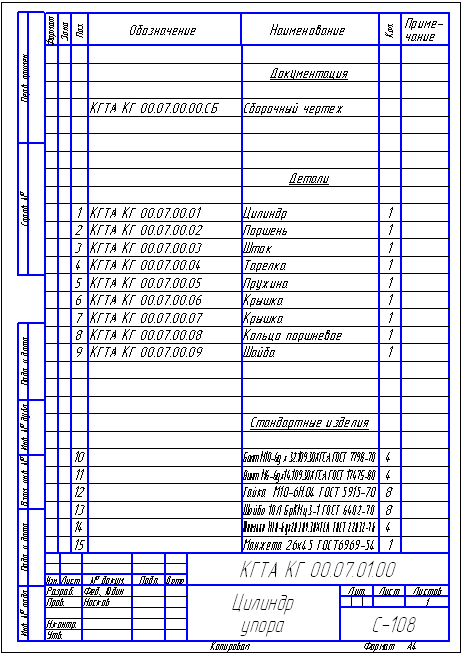

Рис. 15. Спецификация

Рис. 16. Рабочий чертеж Цилиндра

Рис. 17. Рабочий чертеж Поршень

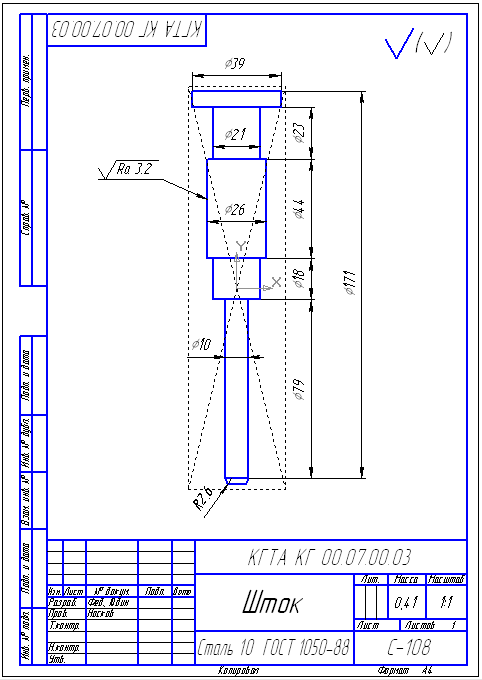

Рис. 18. Рабочий чертеж Шток

Рис. 19. Рабочий чертеж Тарелка

Рис. 20. Рабочий чертеж Пружина

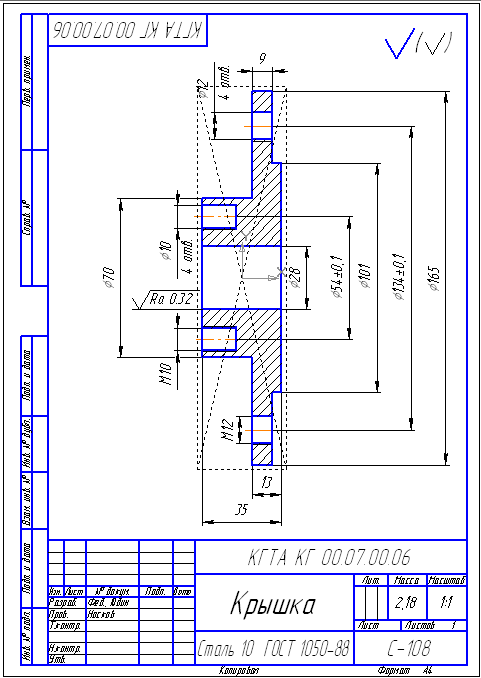

Рис. 21. Рабочий чертеж Крышка

Рис. 22. Рабочий чертеж Крышка

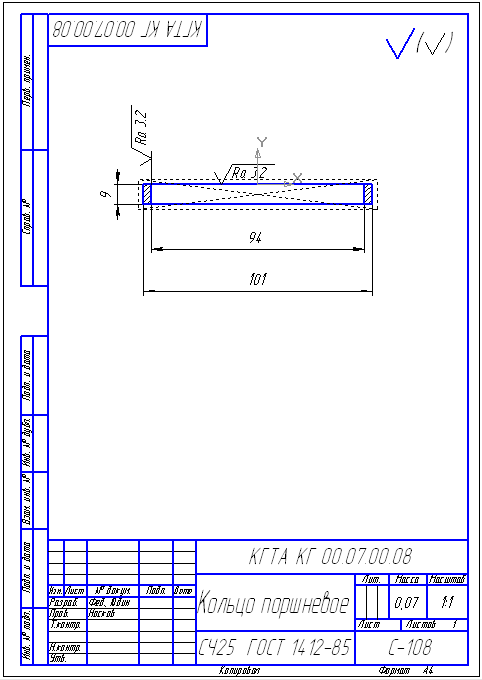

Рис. 23. Рабочий чертеж Кольцо поршневое

Рис. 24. Рабочий чертеж Шайба

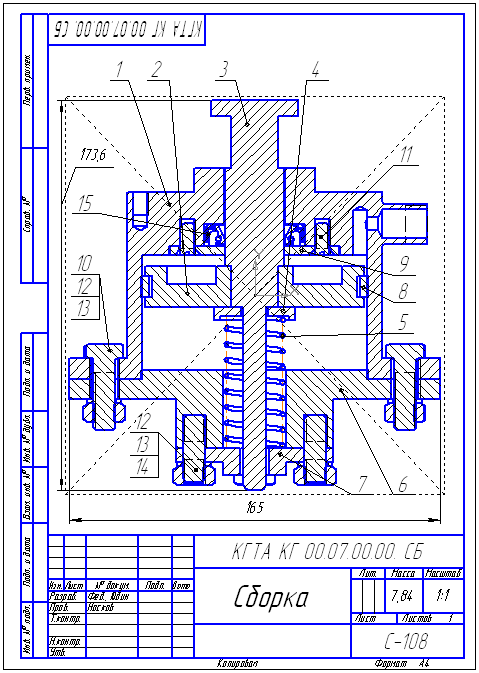

Рис. 25. Сборочный чертеж Цилиндр упора

36
