КУРСОВАЯ РАБОТА

по дисциплине: «Компьютерная графика»

на тему: «Создание изделия в среде проектирования КОМПАС 3D»

Руководитель: Носков В.Н.

Исполнители: ст. гр. С-108

Федулов А.В.

Юдин И.Д.

2011 год

Содержание

Задание ……………………………………………………………………………...………..3

Пояснительная записка ……………………………………………………………..……….5

Список программного обеспечения …………………………………………………….…24

Список литературы ……………………………………………………………………........25

Приложение ……………………………………………………………..…………………..26

Задание

Создать в КОМПАС-3D трехмерную модель сборки, сформировать комплект документов: сборочный чертеж, чертежи деталей и спецификацию.

Цилиндр упора

Цилиндр упора представляет собой гидродвигатель с прямолинейным возвратно-поступательным движением поршня относительно корпуса цилиндра. Цилиндр упора предназначается для зажима или фиксации деталей в определенном положении.

Цилиндр упора состоит из цилиндра 1, к которому крепится с помощью болтов 10, шайб и гаек крышка 6. На крышку 6 с помощью шпилек 16, шайб и гаек установлена крышка 7, в которую упирается пружина 5. другим торцом она упирается в тарелку 4, поджимающую поршень 2. поршень установлен на штоке 3. в расточках поршня расположены кольца 8. манжета 14, установленная в расточке цилиндра, поддерживается шайбой 9.

К отверстиям бобышки цилиндра подается под давлением жидкость, которая перемещает поршень 2 вправо. Вместе с поршнем вправо перемещается шток 3, головка которого находится в пазу фиксирующей детали и при перемещении прижимает деталь к раме ( на чертеже фиксирующая деталь и рама не изображены). Для освобождения детали давление в системе понижается, и поршень под действием пружины 5 возвращается в первоначальное положение.

Уплотнение поршня 2 в цилиндре осуществляется чугунным кольцом 8. Шток в цилиндре 1 уплотняется резиновой манжетой 17.

Рис. 1 Сборочный чертеж изделия Цилиндр упора

Рис. 2 Спецификация изделия Цилиндр упора

Пояснительная записка

Цилиндр

Построим деталь Цилиндр (1). Для этого на выбранной нами плоскости создадим эскиз основания цилиндра (окружность).

Затем используя операцию выдавливания создадим диск толщиной 9 мм.

Получаем:

После этого, на верхней плоскости диска создаем следующий эскиз (окружность).

Затем также используем операцию выдавливания на расстояние 74 мм.

Получаем:

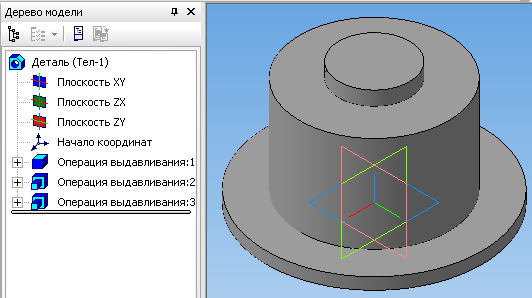

Аналогично получаем следующий элемент (высота 11 мм):

Создаем углубления в цилиндре. Для этого на нижней поверхности основания цилиндра создаем эскиз (окружность).

Затем с помощью операции вырезания на глубину 55 мм создадим углубление в цилиндре.

Получаем:

На выделенной внутренней поверхности углубления создадим следующий эскиз.

Также используем операцию вырезания на глубину 4 мм.

Получаем:

Аналогично получаем следующее углубление (глубина 10 мм):

Последнее отверстие создаем с помощью операции вырезания, для которой устанавливаем параметр «через все». В результате получаем:

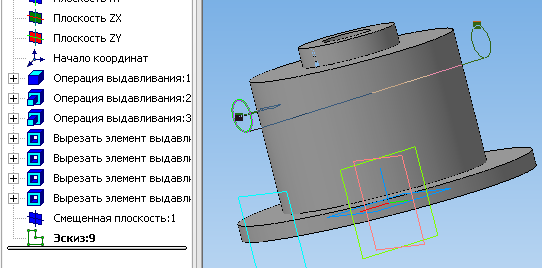

Для построения бобышки необходима дополнительная смещенная плоскость. Строим ее на расстоянии 77 мм от основной плоскости ZY.

На расстоянии 69 мм от основания цилиндра на данной плоскости строим эскиз (окружность).

Далее используем операцию выдавливания, установив параметр «до ближайшей поверхности».

Получаем:

Для построения отверстия в бобышке необходимо выделить плоскость торца. Затем используя операцию «отверстие» указать в библиотеке отверстий параметры нужного отверстия и задать координаты центра отверстия относительно центра смещенной плоскости.

В результате получаем:

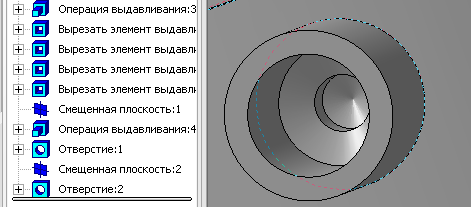

Для построения отверстия в ранее построенном отверстии необходима еще одна дополнительная смещенная плоскость. Строим ее на расстоянии 57 мм относительно основной плоскости ZY. Выделяем ее и также используем операцию «отверстие». Указываем параметры отверстия в библиотеке отверстий и задаем координаты цента отверстия относительно центра последней смещенной плоскости.

В результате получаем:

Строим отверстие внутри цилиндра. Для этого выделяем необходимую плоскость внутри цилиндра и используем операцию «отверстие». Указываем параметры отверстия в библиотеке отверстий и задаем координаты цента отверстия.

В результате получаем:

Аналогично строим отверстие на верхней плоскости цилиндра.

Получаем:

Далее создаем отверстия для крепления цилиндра с крышкой. Для этого выделяем плоскость основания цилиндра и на ней строим эскиз.

Используем операцию вырезания и указываем параметр «до ближайшей поверхности». В результате получаем:

Далее используем операцию «ось конической поверхности» и выделяем внутреннюю коническую поверхность цилиндра. В результате появится ось. Затем используя операцию «массив по концентрической сетке» и выделив полученные раннее отверстие и ось, получаем:

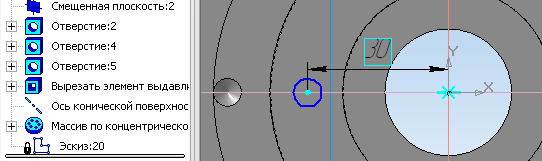

Теперь создадим отверстия для крепления цилиндра с шайбой. Для этого выделим внутри цилиндра поверхность и на ней создадим эскиз.

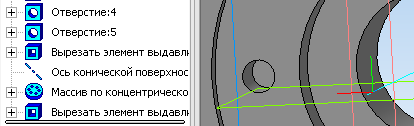

Используя операцию вырезания, создадим отверстие.

Используем операцию «массив по концентрической сетке», выделяем это отверстие и ось конической поверхности. В результате получаем:

Создадим резьбы во всех отверстиях и бобышке цилиндра. Для этого используем операцию «условное обозначение резьбы» и устанавливаем необходимый шаг. Для отверстий указываем параметр на всю длину, а для бобышки на длину 10 мм. Получаем:

Теперь скруглим грань пересечения бобышки и цилиндра. Для этого используем операцию скругления, указываем грань и радиус скругления 2 мм. В результате получаем:

В свойствах укажем цвет детали и в наименовании укажем «Цилиндр».

Рис. 3.Создание детали Цилиндр

Таким образом, завершили построение детали Цилиндр(1).

В рабочем чертеже указываем фронтальный разрез с горизонтально расположенной осью (см. Приложение).
