8. Классификация и характеристика способов перехвата информации в технических каналах связи.
Информация после обработки в ТСПИ может передаваться по каналам связи, где также возможен ее перехват. В настоящее время для передачи информации используют в основном КВ, УКВ, радиорелейные, тропосферные и космические каналы связи, а также кабельные и волоконно-оптические линии связи. В зависимости от вида каналов связи технические каналы перехвата информации можно разделить наэлектромагнитные, электрические и индукционные (рис.1.21).
1.4.1. Электромагнитный канал перехвата информации
Высокочастотные электромагнитные излучения передатчиков средств связи, модулированные информационным сигналом, могут перехватываться портативными средствами радиоразведки и при необходимости передаваться в центр обработки для их раскодирования (рис.1.22). Данный канал перехвата информации наиболее широко используется для прослушивания телефонных разговоров, ведущихся по радиотелефонам, сотовым телефонам или по радиорелейным и спутниковым линиям связи.
1.4.2. Электрический канал перехвата информации

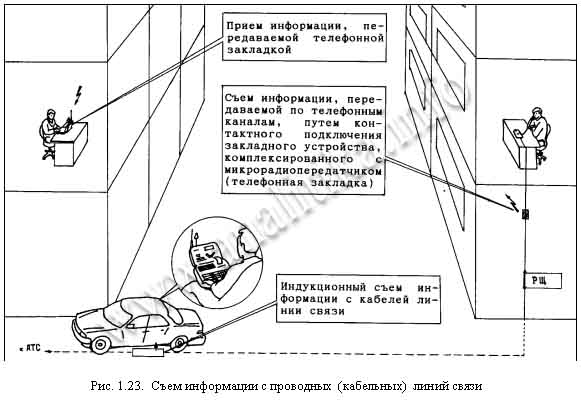

Электрический канал перехвата информации, передаваемой по кабельным линиям связи, предполагает контактное подключение аппаратуры разведки к кабельным линиям связи (рис.1.23). Самый простой способ – это непосредственное параллельное подключение к линии связи. Но данный факт легко обнаруживается, так как приводит к изменению характеристик линии связи за счет падения напряжения. Поэтому средства разведки к линии связи подключаются или через согласующее устройство, несколько снижающее падение напряжения, или через специальные устройства компенсации падения напряжения [1,40]. В последнем случае аппаратура разведки и устройство компенсации падения напряжения включаются в линию связи последовательно, что существенно затрудняет обнаружение факта несанкционированного подключения к ней. Контактный способ используется в основном для снятия информации с коаксиальных и низкочастотных кабелей связи. Для кабелей, внутри которых поддерживается повышенное давление воз-духа, применяются устройства, исключающие его снижение, в результате чего предотвращается срабатывание специальной сигнализации. Электрический канал наиболее часто используется для перехвата телефонных разговоров. При этом перехватываемая информация может непосредственно записываться на диктофон или передаваться по радиоканалу в пункт приема для ее записи и анализа. Устройства, подключаемые к телефонным линиям связи и комплексированные с устройствами передачи информации по радиоканалу, часто называюттелефонными закладками.
1.4.3. Индукционный канал перехвата информации
В случае использования сигнальных устройств контроля целостности линии связи, ее активного и реактивного сопротивления факт контактного подключения к ней аппаратуры разведки будет обнаружен. Поэтому спецслужбы наиболее часто используют индуктивный канал перехвата информации, не требующий контактного подключения к каналам связи. В данном канале используется эффект возникновения вокруг кабеля связи электромагнитного поля при прохождении по нему информационных электрических сигналов, которые перехватываются специальными индукционными датчиками (рис.1.23). Индукционные датчики используются в основном для съема информации с симметричных высокочастотных кабелей. Сигналы с датчиков усиливаются, осуществляется частотное разделение каналов, и информация, передаваемая по отдельным каналам, записывается на магнитофон или высокочастотный сигнал записывается на специальный магнитофон. Современные индукционные датчики способны снимать ин-формацию с кабелей, защищенных не только изоляцией, но и двой-ной броней из стальной ленты и стальной проволоки, плотно обви-вающих кабель [5]. Для бесконтактного съема информации с незащищенных телефонных линий связи могут использоваться специальные низкочастотные усилители, снабженные магнитными антеннами. Некоторые средства бесконтактного съема информации, передаваемой по каналам связи, могут комплексироваться с радиопередатчиками для ретрансляции в центр ее обработки.
9. Принципы образования электромагнитных КУИ. Каждое электрическое (электронное) устройство является источником магнитных и электромагнитных полей широкого частотного спектра, характер которых определяется назначением и схемными решениями, мощностью устройства, материалами, из которых оно изготовлено, и его конструкцией.
Известно, что характер поля изменяется в зависимости от расстояния до передающего устройства. Оно делится на две зоны: ближнюю и дальнюю. Для ближней зоны расстояние r значительно меньше длины волны электромагнитного сигнала (r << ) и поле имеет ярко выраженный магнитный (или электрический) характер, а в дальней (r >> ) поле носит явный электромагнитный характер и распространяется в виде плоской волны, энергия которой делится поровну между электрической и магнитной компонентами.
Длина волны определяет различные другие характеристики технической системы (расстояние, назначение, устройство, принцип работы и т.п.). Поэтому излучатели электромагнитных сигналов классифицируют на низкочастотные, высокочастотные и оптические.
Низкочастотные излучатели. Низкочастотными излучателями электромагнитных колебаний в основном являются звукоусилительные устройства различного функционального назначения и конструктивного исполнения. В ближней зоне таких устройств наиболее мощным выступает магнитное поле опасного сигнала. Такое поле усилительных систем достаточно просто обнаруживается и принимается посредством магнитной антенны и селективного усилителя звуковых частот.
Высокочастотные излучатели. К группе высокочастотных (ВЧ) излучателей относятся ВЧ автогенераторы, модуляторы ВЧ колебаний и устройства, генерирующие паразитные ВЧ колебания по различным причинам и условиям.
Источниками опасного сигнала выступают ВЧ генераторы радиоприемников, телевизоров, измерительных генераторов, мониторы ЭВМ.
Модуляторы ВЧ колебаний как и элементы, обладающие нелинейными характеристиками (диоды, транзисторы, микросхемы), порождают нежелательные составляющие высокочастотного характера.
Довольно опасным источником высокочастотных колебаний могут быть усилители и другие активные элементы технических средств в режиме паразитной генерации за счет нежелательной положительной обратной связи.
Источниками излучения высокочастотных колебаний в различной радиотехнической аппаратуре являются встроенные в них генераторы, частота которых по тем или иным причинам может быть промодулирована речевым сигналом. Встроенные генераторы (гетеродины) обязательно имеются в радиоприемниках, телевизорах, магнитофонах, трехпрограммных громкоговорителях и ряде электроизмерительных приборов. К ним примыкают различные усилительные системы — усилители низкой частоты, системы звукоусиления, способные по тем или иным причинам войти в режим самовозбуждения (т.е. по существу стать неконтролируемым гетеродином).
В качестве примера модуляции речью частоты автогенераторов можно рассмотреть микрофонный эффект гетеродинов радиоприемников бытового назначения. Основным элементом гетеродина радиоприемника является колебательный контур с конденсатором переменной емкости.
Период собственных колебаний гетеродина определяется условием равенства реактивных сопротивлений катушки индуктивности и конденсатора хL = xC. Частоту w0, при которой выполняется это равенство, называют собственной частотой колебательного контура. Ее значение определяется из выражения . Под воздействием акустического давления будет меняться расстояние между пластинами переменного воздушного конденсатора гетеродина. Изменение расстояния приведет к изменению емкости, последнее — к изменению частоты гетеродина по закону акустического давления (произойдет частотная модуляция частоты гетеродина акустическим сигналом).
Кроме конденсаторов, акустическому воздействию подвержены катушки индуктивности с поперечными сердечниками, монтажные провода значительной длины, в результате чего они также создают микрофонный эффект.
Практика показала, что акустическая реакция гетеродина возможна на расстоянии до нескольких метров, особенно в помещениях с хорошей акустикой. В зависимости от типа приемника прием такого сигнала возможен на значительном расстоянии, иногда достигающем 1...2 км.
Источником излучения высокочастотных колебаний в аппаратуре звукозаписи является генератор стирания-подмагничивания (ГСП), частота которого F может быть промодулирована речевым сигналом за счет нелинейных элементов в усилителе записи, а также из-за наличия общих цепей электропитания.
Структурная схема магнитофона и пути прохождения сигнала ГСП частотой 50...120 кГц в элементы усилителя воспроизведения УВ и усилителя записи УЗ представлены на рис. 1.3.2.
Рис. 1.3.2. Принципиальная схема магнитофона: Рис. 1.3.3. Модулирование
Ф — фильтр; ИП — источник питания низкочастотным сигналом

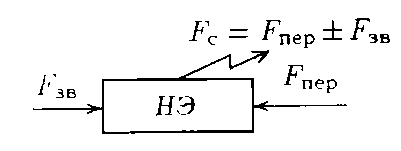

В цепях технических средств, находящихся в зоне воздействия мощных высокочастотных излучений Fпер , наводятся сигналы напряжения до единиц и даже десятков вольт. Если в указанных цепях имеются нелинейные элементы (НЭ), параметры которых (индуктивность, емкость или сопротивление) изменяются под действием низкочастотных сигналов Fзв, то в окружающем пространстве будет создаваться вторичное поле высокочастотного излучения Fc модулированное низкочастотным сигналом (рис. 1.3.3.).
В качестве НЭ могут выступать телефон, различные датчики (ВЧ навязывание по проводам), приемники, магнитофоны (ВЧ навязывание по эфиру).
