Расчет по формуле (6.4) дает
6.5.2 Нагрузка от натяжения всех ремней, действующая на валы /2, с. 136/,
6.5.3 Ширина обода шкива /2, с. 138/ в миллиметрах
, (6.5)
где |
|
– |
расстояние между канавками на ободе, мм; |
|
|
– |
расстояния от середины крайних канавок до краев обода, мм. |
Расчет по формуле (6.5) при мм и мм дает
Нормы для контроля предварительного натяжения ремня
Содержание этого подраздела обычно не относят к расчету ременной передачи. Но вычисляемые здесь параметры – контрольная нагрузка, прилагаемая к ремню при регулировке натяжения, и соответствующая ей деформация ремня – обязательно указываются в технических требованиях чертежа привода, по которому собирается и регулируется ременная передача. Заметим, что упомянутые параметры называют нормами. В результате их выполнения ремень получает нормальное предварительное натяжение, обоснованное ранее расчетом. |
Предварительное натяжение ремня при сборке передачи и во время ее эксплуатации контролируют обычно не непосредственно, а косвенно, измеряя стрелу прогиба ремня под определенной нагрузкой , приложенной перпендикулярно к ремню в середине ветви, как показано на рисунке 6.1.
Зависимость между , и для передачи по схеме рисунка 6.1 выражается формулой /4, с. 131/
, (6.6)
где |
|
– |
модуль упругости ремня, Н/мм2; |
|
|
– |
площадь сечения ремня, мм2. |
Зададимся стрелой прогиба мм /4, с. 133/. Для ремня типа Б величина Н /4, с. 134/.

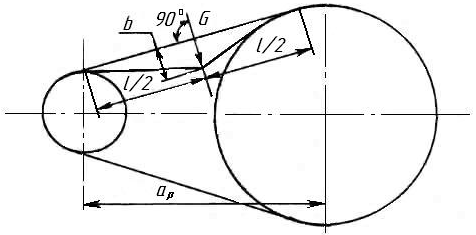

Рисунок 6.1 – Иллюстрация контроля предварительного натяжения ремня
По формуле (6.6) после ее преобразования вычислим
Окончательно принимаем мм, Н.
В чертежах и в инструкциях по эксплуатации машин, например автомобилей, обычно указывают один параметр (чаще нагрузку на ремень ) без допуска, а второй, который должен после регулировки натяжения соответствовать первому – в некоторых пределах, т.е. с допуском. Перед вами расчеты, оформленные как текстовый документ. Вы, видимо, обратили уже внимание, что они получаются несколько длиннее подобных расчетов в учебниках. Приведем один только пример. В учебниках после формулы дается расшифровка обозначений входящих в нее параметров и там же сразу указываются численные значения этих параметров. Здесь, в этом тексте, сначала дается только расшифровка. Численные значения параметров указываются отдельно позднее и сопровождаются необходимыми обоснованиями. Все это, конечно, увеличивает объем текста. С этой и другими "досадными" особенностями оформления текстовых документов приходится мириться. Ведь стандарты требуют соблюдения всех предусмотренных ими правил. |
