6 Контроль деталей в агрегатно-сборочном цехе

Наименование требования

Эскиз

Нормы по зонам

Зона 0

Зона 1

Зона 2

Выступание головок заклепок h, мм:

- для обшивок толщиной до 3,0 мм;

- для обшивок толщиной свыше 3,0 мм

0,1

0,05

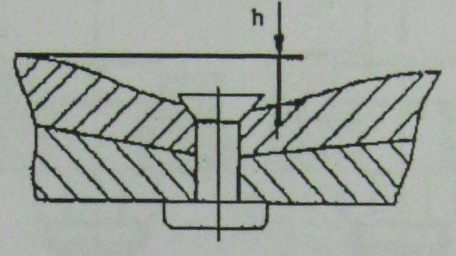

Утяжка от заклепок h, мм:

- для обшивок толщиной до 3,0 мм;

- для обшивок толщиной свыше 3,0 мм

0,1

0,2

0,1

0,1

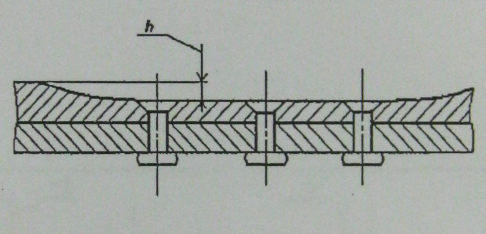

Утяжка обшивки по многорядным заклепочным швам h, мм

_

0,5

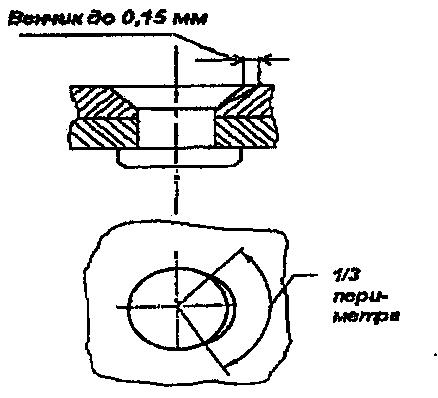

Одностороннее неприлегание закладной головки заклепки (венчик) к поверхности зенкованного гнезда

Максимальная ширина венчика 0,15 мм.

Допускается максимальная ширина венчика 0,2 мм для 15% заклепок в шве. Длина венчика не более1/3 периметра головки заклепки.

Выступание (+) и западание (-) головок болтов, винтов болт-заклепок h, мм: для обшивок толщиной до 2,0 мм:

– для съемных болтов;

– для несъемных болтов и болт-заклепок

Для обшивок толщиной 2,0 мм и более:

– для болтов;

– для болт-заклепок.

±0,1

±0,1

0; -0,2

0; -0,2

±0,2

±0,1

0; -0,4

0; -0,4

Одностороннее выступание и западание головок потайных болтов болт- заклепок, мм:

– для обшивок толщиной до 2,0 мм

– для обшивок толщиной 2,0 мм и более

±0,1

±0,1

±0,1

±0,2

Перекос головок потайных болтов и болт-заклепок, мм:

– для обшивок толщиной до 2,0 мм

– для обшивок толщиной 2,0 мм более

До 0,1

До 0,1

0,1

0,2

Односторонний венчик под головками потайных болтов и болт-заклепок

Максимальная ширина венчика 0,2 мм для 10 %, установленных в шве. Длина венчика не более1/3 периметра головки болта.

Выступание штыря замка типа 1604S41 (+h) относительно втулки, мм

Западание штыря замка типа 1604S41 (-h) относительно втулки, мм

+0,1

–0,1

+0,2

–0,2

Выступание головки штифта серии 2700 ¼ оборотного быстросъемного замка относительно поверхности обшивки (+h), устанавлваемого в детали из металлических материалов.

+0,4

Западание головки штифта сери 2700 ¼ оборотного быстросъемного замка относительно поверхности головки корпуса штыря (-h), устанавливаемо в детали из металлических материалов.

–0,2

Выступание головки штифта серии 2700 ¼ оборотного быстросъемного замка относительно поверхности обшивки (+h), устанавливаемого в детали из композиционных материалов.

+0,4

Западание головки штифта серии 2700 ¼ оборотного быстросъемного замка относительно поверхности головки корпуса штыря, устанавливаемого в детали из композиционных материалов.

–0,2
