Разделения воздуха, работающих по циклу среднего давления
№
|
Тип установки
|
Потоки продуктов и перера-батываемого воздуха
|
Параметры потоков
|
||||||
, % осн
|
р, МПа
|
Агрегат состоян |
Коли-чество, м3/ч(кг/ч) |
||||||
1
|
2
|
3
|
4
|
5
|
6
|
7
|
|||
1
|
А-0,6
|
||||||||
1 режим
|
Азот |
99,9999
|
0,55
|
Г
|
550
|
||||
2 режим
|
Азот
|
99,9999
|
0,55
|
Г
|
450
|
||||
|
Азот |
99,9999 |
1,2 |
Г |
50 |
||||
3 режим |
Азот
|
99,9999
|
0,75
|
Г
|
500
|
||||
Воздух
|
79 |
4,75
|
Г
|
960
|
|||||
2
|
АК-0,6
|
||||||||
1 режим
|
Азот |
99,9999 |
0,125 |
Г |
605 |
||||
Кислород техн. |
99,7
|
20 |
Г |
87 |
|||||
2 режим
|
Азот |
99,9998 |
0,125 |
Г
|
605 |
||||
Кислород
|
99,7 |
0,14 |
Ж |
(80) |
|||||
3 режим |
Азот |
99,9998 |
0,125 |
Г |
480 |
||||
Азот |
99,9998 |
0,41 |
Ж |
(60) |
|||||
4 режим |
Азот |
99,9998 |
0,125 |
Г |
660 |
||||
Воздух (1 режим) Воздух (2,3 режимы) Воздух (4 режим)
|
79 79 79 |
4,5 6,4 3,75
|
Г Г Г |
960 960 960 |
|||||
3 |
АК-1,5 |
||||||||
1 режим |
Азот |
99,9995 |
0,125 |
Г |
1625 |
||||
Кислород |
99,7 |
20 |
Г |
230 |
|||||
2 режим |
Азот |
99,9995 |
0,125 |
Г |
1625 |
||||
Кислород |
99,7 |
20 |
Ж |
215 |
Окончание табл. 2б.
4 |
К-04
|
|||||
1 режим |
Кислород |
99,7 |
20 |
Г |
450 |
|
2 режим |
Кислород |
99,9 |
20 |
Г |
400 |
|
3 режим |
Кислород |
99,7 |
0,14 |
Ж |
175 |
|
5 |
ААж-0,6 |
|||||
1 режим |
Азот |
99,9999 |
0,125 |
Г |
500 |
|
Азот |
99,9999 |
0,5 |
Ж |
30 |
||
2 режим |
Азот |
99,9999 |
0,125 |
Г |
550 |
|
6 |
К-0,15 |
|||||
1 режим |
Кислород |
99,7 |
20 |
Г |
168 |
|
2 режим |
Кислород |
99,9 |
20 |
Г |
132 |
|
3 режим |
Кислород |
99,7 |
20 |
Ж |
90 |
|
4 режим |
Азот |
100 |
0,5 |
Ж |
70 |
Таблица 3. Характеристики пневмопотребителей
|
|||||||
Тип |
Тип пневмоприемника
|
Номинальный расход
|
Коэффициенты
|
||||
qH , м3/мин
|
Кисп
|
Кодн
|
Кзагр
|
Кут
|
Кизн
|
||
Оборудование
|
Пневмодвигатель |
1,3 - 1,5 |
0,875 |
- |
- |
1,1 |
1,12 |
Формовочные машины |
0,75 |
0,3 |
- |
- |
1,2 |
1,12 |
|
Обдувальные сопла |
2 |
0,25 |
- |
- |
1,05 |
1,2 |
|
Ковочные молоты |
1,5 - 5,0 |
0,6 - 0,75 |
- |
- |
1,1 |
1,07 |
|
Вибраторы |
1,0 - 3,0 |
0,3 - 0,4 |
- |
- |
1,15 |
1,05 |
|
Сверлильные машины
|
0,3 - 0,5 |
0,4 - 0,6 |
- |
- |
1,05 |
1,1 |
|
Прессы |
1,5 - 5,0 |
0,7 |
- |
- |
1,1 |
1,2 |
|
Инструмент |
Шлифовальные машины |
0,5 - 2,0 |
- |
0,6 |
0,7 |
1,1 |
1,1 |
Механические ножницы |
0,5 - 1,0 |
- |
0,55 |
0,6 |
1,1 |
1,12 |
|
Пневмозубила |
0,7 |
- |
0,67 |
0,7 |
1,12 |
1,2 |
|
Механические пилы |
1,0 - 2,0 |
- |
0,55 |
0,65 |
1,11 |
1,2 |
|
Пескоструйные машины |
0,5 -1,5 |
- |
0,4 - 0,5 |
0,55 |
1,15 |
1,2 |
Таблица 4. Стационарные поршневые воздушные компрессоры
Марка компрессора |
Производительность м3/ мин |
Давление |
Электродвигатель |
Габаритные размеры компрессорной установки, мм |
Масса установки, кг |
|||
Рвс, МПа |
Рнг, МПа |
Тип |
Nдв, кВт |
n, об/мин |
||||
202ВП-20/2 |
20 |
0,1 |
0,3 |
АВ2-101-8 |
75 |
750 |
1595*1330*1785 |
2640 |
305ВП-60/2 |
60 |
0,1 |
0,3 |
БСДК-15-21-12 |
200 |
500 |
2475*1880*2590 |
6135 |
4М10-200/2,2 |
200 |
0,1 |
0,32 |
СДК2-17-26-12КУХЛ4 |
630 |
500 |
5000*600*2535 |
14630 |
ВУ-6/4 |
5,6 |
0,1 |
0,45 |
АО2-82-6 |
30 |
975 |
1740*1195*1225 |
1160 |
202ВП-12/3 |
12 |
0,1 |
0,45 |
АВ2-101-8 |
75 |
750 |
1585*1330*1775 |
2280 |
3 05ВП-40/3 |
40 |
0,1 |
0,45 |
БСДК-15-21-12 |
200 |
500 |
3140*1880*2580 |
5730 |
3С5ВП-40/3 |
40 |
0,1 |
0,45 |
БСДК-15-21-12 |
200 |
500 |
2810*1810*2830 |
6690 |
ВУ-0,6/8 |
0,6 |
0,1 |
0,9 |
ВАО-51-6 |
5,5 |
970 |
1100*745*655 |
405 |
2ВУ1-2,5/13М8 |
2,5 |
0,1 |
0,9 |
4А160М4У3 |
18,5 |
1460 |
1290*1000*910 |
885 |
4ВУ1-5/9М2 |
5 |
0,1 |
0,9 |
А2-91-8У3 |
40 |
735 |
2010*958*1330 |
1420 |
КС3-5М |
5 |
0,1 |
0,9 |
АО2-91-8У3 |
40 |
735 |
2040*1035*1330 |
1393 |
ВП2-10/9 |
11 |
0,1 |
0,9 |
АВ2-101-8У3 |
75 |
750 |
1670*1260*1810 |
3240 |
2ВМ4-24/9 |
24 |
0,1 |
0,9 |
А2К85/24-8/16У4 |
160 |
740 |
2685*1485*1550 |
3750 |
305ВП-30/8 |
30 |
0,1 |
0,9 |
БСДК-15-21-12 |
200 |
500 |
2440*1880*2670 |
7480 |
ВП3-20/9 |
22 |
0,1 |
0,9 |
ДСК-12-24-12У4 |
125 |
500 |
2370*1620*2230 |
4800 |
3С5ВП-30/8 |
30 |
0,1 |
0,9 |
БСДК-15-21-12 |
200 |
500 |
2925*1700*3020 |
7760 |
2ВМ10-50/8 |
50 |
0,1 |
0,9 |
СДК2-16-24-12КУХЛ4 |
315 |
500 |
3500*4600*2800 |
11450 |
2ВМ10-63/9 |
62 |
0,1 |
0,9 |
СДК2-16-24-10КУХЛ4 |
400 |
600 |
3500*4400*2840 |
9200 |
Окончание табл. 4
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
4ВМ10-120/9 |
124 |
0,1 |
0,9 |
СДК2-16-44-10КУХЛ4 |
800 |
600 |
5180*4430*3000 |
14500 |
2ВУ1-2,5/13М4 |
2,5 |
0,1 |
1,3 |
4А18084У3 |
22 |
1460 |
1290*1000*910 |
690 |
505ВП-20/18 |
20 |
0,1 |
1,9 |
БСДКП-15-21-12 |
200 |
500 |
2645*1880*2465 |
6210 |
2ВТ-1,25/26М1 |
1,25 |
0,1 |
2,6 |
А2-72-8У3 |
17 |
725 |
1510*630*1260 |
700 |
ЭКП-210/25М |
3,5 |
0,1 |
2,6 |
АО2-92-6М |
55 |
980 |
2200*780*1655 |
1860 |
ЭКП-280/25М |
4,66 |
0,1 |
2,6 |
АИ-102-6Р |
65 |
975 |
2400*780*1655 |
1960 |
302ВП-6/35 |
6 |
0,1 |
3,6 |
АВ2-101-8У3 |
75 |
750 |
2752*1455*1825 |
2550 |
3 05ВП-20/35 |
20 |
0,1 |
3,6 |
БСДК-15-21-12 |
200 |
500 |
2980*2000*3030 |
6690 |
22К-70/32 |
1,66 |
0,1 |
3,2 |
АО2-62-4М |
17 |
1450 |
1400*900*900 |
680 |
3К-140/32 |
2,3 |
0,1 |
3,2 |
АО2-82-6-ОМ2 |
40 |
1450 |
1850*1400*1300 |
1645 |
33К-420/32 |
7,2 |
0,1 |
3,2 |
АИ102-4-0М5 |
90 |
1450 |
2180*1470*1325 |
2620 |
ВШ-3/40М |
3 |
0,1 |
4,1 |
А2-82-6 |
40 |
975 |
2065*1325*1400 |
1520 |
302ВП-5/70 |
5 |
0,1 |
7,1 |
АВ2-101-8У3 |
75 |
750 |
2745*1885*1865 |
2520 |
305ВП-16/70 |
16 |
0,1 |
7,1 |
БСДК-15-21-12 |
200 |
500 |
3195*2080*2785 |
6860 |
4М10-40/70 |
43,3 |
0,1 |
7,1 |
СДК2-17-26-12х |
630 |
500 |
9700*7300*3320 |
32580 |
Таблица 5. Теплофизические свойства сухого воздуха
t, C |
ρ, кг/м3 |
ср, КДж/(кгּК) |
λּ102, Вт/(мּК) |
μ ּ10-6, Па ּс |
ν ּ10-6, м2/с |
Pr |
-20 |
1,395 |
1,009 |
2,28 |
16,2 |
11,79 |
0,716 |
-10 |
1,342 |
1,009 |
2,361 |
16,7 |
12,43 |
0,712 |
0 |
1,293 |
1,005 |
2,442 |
17,2 |
13,28 |
0,707 |
10 |
1,247 |
1,005 |
2,512 |
17,6 |
14,16 |
0,705 |
20 |
1,205 |
1,005 |
2,593 |
18,1 |
15,06 |
0,703 |
30 |
1,165 |
1,005 |
2,675 |
18,6 |
16,00 |
0,701 |
40 |
1,128 |
1,005 |
2,756 |
19,1 |
16,96 |
0,699 |
50 |
1,093 |
1,005 |
2,826 |
19,6 |
17,95 |
0,698 |
60 |
1,060 |
1,005 |
2,896 |
20,1 |
18,97 |
0,696 |
70 |
1,029 |
1,009 |
2,966 |
20,6 |
20,02 |
0,694 |
80 |
1,000 |
1,009 |
3,047 |
21,1 |
21,09 |
0,692 |
90 |
0,972 |
1,009 |
3,128 |
21,5 |
22,10 |
0,690 |
100 |
0,946 |
1,009 |
3,210 |
21,9 |
23,13 |
0,688 |
120 |
0,898 |
1,009 |
3,338 |
22,8 |
25,45 |
0,686 |
140 |
0,854 |
1,013 |
3,489 |
23,7 |
27,80 |
0,684 |
160 |
0,815 |
1,017 |
3,640 |
24,5 |
30,09 |
0,682 |
180 |
0,779 |
1,022 |
3,780 |
25,3 |
32,49 |
0,681 |
200 |
0,746 |
1,026 |
3,931 |
26,0 |
34,85 |
0,680 |
250 |
0,674 |
1,038 |
4,268 |
27,4 |
40,61 |
0,677 |
300 |
0,615 |
1,047 |
4,606 |
29,7 |
48,33 |
0,674 |
350 |
0,566 |
1,059 |
4,91 |
31,4 |
55,46 |
0,676 |
400 |
0,524 |
1,068 |
5,21 |
33,6 |
63,09 |
0,678 |
500 |
0,456 |
1,093 |
5,74 |
36,2 |
79,38 |
0,687 |
Таблица 6. Стальные трубы.
Наружный диаметр,
мм |
Внутренний диаметр,
мм |
Толщина стенки, мм |
Масса 1 м трубы,
кг
|
Объем 1 м,
м3 · 10-3
|
Экваториальный момент сопротивлния, м3 · 10-6
|
38 |
33 |
2,5 |
2.15 |
0,855 |
2.33 |
45 |
40 |
2,5 |
2.6 |
1,26 |
3.52 |
57 |
51 |
3,0 |
4,0 |
2.04 |
6.85 |
76 |
70 |
3,0 |
5.4 |
3,85 |
12,1 |
89 |
82 |
4,0 |
7.3 |
5,34 |
18,1 |
108 |
100 |
4,0 |
10,2 |
7.86 |
35.2 |
133 |
125 |
4,0 |
12.7 |
12.3 |
51 |
159 |
150 |
5,5 |
17,2 |
17,7 |
82.1 |
194 |
184 |
5 |
23.2 |
26,7 |
129 |
219 |
207 |
6 |
31,5 |
33.4 |
210 |
273 |
259 |
7 |
46.7 |
52.7 |
384 |
325 |
309 |
8 |
62.5 |
75,4 |
648 |
377 |
359 |
9 |
81.5 |
102 |
950 |
426 |
408 |
9 |
91,6 |
131 |
1310 |
426 |
414 |
6 |
62,0 |
135 |
920 |
480 |
466 |
7 |
80,5 |
169.5 |
1210 |
530 |
514 |
8 |
103 |
207 |
1730 |
630 |
612 |
9 |
137 |
295 |
2740 |
720 |
700 |
10 |
174 |
385 |
4040 |
820 |
800 |
10 |
200 |
502 |
5000 |
920 |
898 |
11 |
246 |
636 |
7950 |
1020 |
996 |
12 |
298 |
784 |
8800 |
1120 |
1096 |
12 |
326 |
944 |
11600 |
1220 |
1192 |
14 |
415 |
1120 |
16300 |
1420 |
1392 |
14 |
482 |
1530 |
22500 |
Таблица 7. Длина воздухопровода, эквивалентная местным сопротивлениям
Местное сопротивление |
Обозначение |
Длина(м) эквивалентная местным сопротивлениям при условном диаметре воздухопровода(мм) |
|||||||||||||
50 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
||
Колено R=4D R=D |
R |
0,53 0,7 |
1,0 1,33 |
1,27 1,7 |
1,7 2,26 |
2,07 2,76 |
3,15 4,2 |
4,2 5,6 |
5,2 6,95 |
6,3 8,4 |
7,46 9,96 |
- - |
- - |
- - |
- - |
Колено круто загнутое, гладкое (R=1,5D) |
|
0,88 |
1,67 |
2,12 |
2,82 |
3,45 |
5,25 |
7,0 |
8,7 |
10,5 |
12,5 |
14,5 |
16,4 |
20,3 |
29,9 |
Колено сварное под углом 90º двухшовное R=D т рехшовное R=1,5D |
|
-
- |
-
- |
-
- |
-
- |
4,83
4,14 |
7,35
6,3 |
9,8
8,4 |
12,2
10,4 |
14,6
12,6 |
17,5
15 |
20,3
17,4 |
22,9
19,6 |
28,4
24,4 |
33,4
26,6 |
Тройник при разделении на проход |
|
7,76 |
3,33 |
4,24 |
5,65 |
6,9 |
10,6 |
14,0 |
17,4 |
20,9 |
24,9 |
43,5 |
49,0 |
60,9 |
71,6 |
Тройник ответвленный |
|
2,64 |
5,0 |
6,36 |
8,5 |
10,4 |
15,8 |
21 |
26,1 |
31,4 |
37,9 |
58 |
65,4 |
81,0 |
95,5 |
Тройник при расходящемся потоке |
|
3,52 |
6,66 |
8,5 |
11,3 |
13,8 |
21,0 |
28,0 |
34,8 |
41,8 |
49,8 |
58,0 |
65,4 |
81,0 |
95,5 |
Задвижка |
|
0,88 |
1,67 |
2,12 |
2,32 |
2,7 |
4,2 |
4,8 |
5,2 |
6,3 |
7,26 |
5,8 |
6,5 |
8,9 |
7,4 |
Компенсатор П-образный |
|
8,1 |
12,9 |
14,9 |
19,4 |
21,2 |
30,4 |
40 |
46,2 |
55,0 |
64,2 |
- |
- |
- |
- |
Окончание табл.7.
Переход сварной F1/F0=2 F1/F0=3 F1/F0=4 |
|
0,18 0,26 0,35 |
0,33 0,5 0,67 |
0,42 1,27 2,12 |
0,56 1,7 2,82 |
0,69 2,07 3,45 |
1,05 3,15 5,25 |
1,4 4,2 7,2 |
1,74 5,2 8,7 |
2,09 6,3 10,5 |
2,49 7,46 12,5 |
2,9 5,8 8,7 |
3,3 6,5 9,8 |
4,1 8,1 12,2 |
4,8 9,5 14,3 |
Компенсаторы линзовые: Однолинзовые
Двухлинзовые
Трехлинзовые
|
|
-
-
- |
-
-
- |
7,2
14,4
21,6 |
9,6
19,2
28,8 |
10,6
21,2
31,8 |
13,7
27,4
41,1 |
16,8
33,6
50,4 |
17,4
34,8
52,2 |
18,8
37,0
56,4 |
19,9
39,8
59,7 |
20
40
60 |
21,2
42,4
63,6 |
24,4
48,8
73,2 |
27,7
55,4
87,1 |
Таблица 8. Характеристики турбокомпрессоров
Компрессор К-250-61-1 (рвс = 0,098 МПа, tвс=20˚С, n = 11000 об/мин) |
|||||||
Vвс, м3/мин |
200 |
220 |
240 |
260 |
280 |
||
P2, МПа |
1,1 |
1,05 |
0,98 |
0,85 |
0,6 |
||
Изотермический КПД |
0,58 |
0,61 |
0,62 |
0,615 |
0,6 |
||
Компрессор К-350-62-1, (рвс = 0,098 МПа, tвс=20˚С, n = 8615 об/мин) |
|||||||
Vвс, м3/мин |
320 |
340 |
360 |
380 |
400 |
||
P2, МПа |
0,92 |
0,89 |
0,82 |
0,75 |
0,63 |
||
Изотермический КПД |
0,59 |
0,61 |
0,612 |
0,61 |
0,6 |
||
Компрессор К-500-61-2, (рвс = 0,098 МПа, tвс=20˚С, n = 7455 об/мин) |
|||||||
Vвс, м3/мин |
460 |
480 |
500 |
520 |
540 |
||
P2, МПа |
0,95 |
0,9 |
0,83 |
0,71 |
0,52 |
||
Изотермический КПД |
0,65 |
0,67 |
0,68 |
0,663 |
0,63 |
||
Компрессор К-905-61-1, (рвс = 0,098 МПа, tвс=20˚С, n = 5690 об/мин) |
|||||||
Vвс, м3/мин |
800 |
850 |
900 |
950 |
1000 |
||
P2, МПа |
0,9 |
0,88 |
0,8 |
0,65 |
0,5 |
||
Изотермический КПД |
0,63 |
0,67 |
0,68 |
0,663 |
0,63 |
||
Компрессор К-1500-62-2, (рвс = 0,098 МПа, tвс=20˚С, n = 4470 об/мин) |
|||||||
Vвс, м3/мин |
1300 |
1400 |
1500 |
1600 |
1700 |
||
P2, МПа |
0,92 |
0,91 |
0,88 |
0,79 |
0,5 |
||
Изотермический КПД |
0,64 |
0,682 |
0,7 |
0,68 |
0,65 |
||
Компрессор К-3250-42-1, (рвс = 0,098 МПа, tвс=20˚С, n = 3200 об/мин) |
|||||||
Vвс, м3/мин |
1800 |
2000 |
2200 |
2400 |
2600 |
||
P2, МПа |
0,47 |
0,465 |
0,45 |
0,425 |
0,38 |
||
Изотермический КПД |
0,62 |
0,675 |
0,7 |
0,685 |
0,65 |
Окончание табл. 8
Компрессор К-3250-41-2, (рвс = 0,098 МПа, tвс=20˚С, n = 3400 об/мин) |
|||||||||
Vвс, м3/мин |
2000 |
2500 |
3000 |
3250 |
3500 |
||||
P2, МПа |
0,57 |
0,55 |
0,525 |
0,5 |
0,445 |
||||
Изотермический КПД |
0,62 |
0,675 |
0,7 |
0,685 |
0,65 |
||||
Компрессор К-3000-61-1, Pвс (рвс = 0,098 МПа, tвс=20˚С, n = 3200 об/мин) |
|||||||||
Vвс, м3/мин |
2200 |
2400 |
2600 |
3000 |
3200 |
||||
P2, МПа |
0,76 |
0,72 |
0,7 |
0,62 |
0,5 |
||||
Изотермический КПД |
0,675 |
0,69 |
0,7 |
0,67 |
0,63 |
||||
Компрессор К-5500-42-1, (рвс = 0,098 МПа, tвс=20˚С, n = 3300 об/мин) |
|||||||||
Vвс, м3/мин |
3000 |
3125 |
3500 |
3650 |
3750 |
||||
P2, МПа |
0,55 |
0,525 |
0,47 |
0,44 |
0,39 |
||||
Изотермический КПД |
0,665 |
0,67 |
0,68 |
0,69 |
0,7 |
||||
Компрессор К-5500-41-1, (рвс = 0,098 МПа, tвс=20˚С, n = 3400 об/мин) |
|||||||||
Vвс, м3/мин |
4300 |
4750 |
5000 |
5500 |
6000 |
||||
P2, МПа |
0,54 |
0,53 |
0,52 |
0,46 |
0,35 |
||||
Изотермический КПД |
0,65 |
0,68 |
0,7 |
0,685 |
0,65 |
||||
Компрессор К-4250-41-1, (рвс = 0,098 МПа, tвс=20˚С, n = 3250 об/мин) |
|||||||||
Vвс, м3/мин |
3500 |
3750 |
4000 |
4250 |
4500 |
||||
P2, МПа |
0,41 |
0,405 |
0,38 |
0,36 |
0,345 |
||||
Изотермический КПД |
0,65 |
0,68 |
0,69 |
0,685 |
0,65 |
||||
Компрессор К-7000-41-1, (рвс = 0,098 МПа, tвс=20˚С, n = 3450 об/мин) |
|||||||||
Vвс, м3/мин |
5500 |
6000 |
6500 |
6750 |
7000 |
||||
P2, МПа |
0,585 |
0,57 |
0,54 |
0,52 |
0,51 |
||||
Изотермический КПД |
0,65 |
0,68 |
0,7 |
0,68 |
0,65 |
Таблица 9. Нормы удельных расходов продуктов разделения воздуха на единицу промышленной продукции
Отрасль промышленности. Потребители |
Един. изм. |
Виды, параметры продуктов разделения воздуха |
Число часов использ. |
Прим. |
||||||||
Колич. |
% |
Давлен., |
Колич. |
% |
Давлен.; |
Колич. |
% состав |
Давлен., МПа |
||||
|
состав |
МПа |
|
состав |
МПа |
|
||||||
Кислород |
|
Азот |
|
|
Аргон |
|
|
|||||
Черная металлургия |
нм3/т |
α |
|
|
α |
|
|
α |
|
|
|
|
Металлургический |
|
|
|
|
|
|
|
|
|
|
||
комбинат |
|
|
|
|
|
|
|
|
|
|
|
|
• чугун |
120 |
95 |
0,105 |
10-15 |
99,99 |
0,105 |
- |
- |
- |
8200 |
|
|
• сталь мартеновская |
35 |
95 |
1,5 |
8-10 |
99,99 |
0,105 |
- |
- |
- |
7400 |
|
|
• сталь конверторная |
50 |
99,5 |
1,5 |
- |
- |
- |
- |
- |
|
7400 |
|
|
• электросталь |
15 |
99,5 |
1,5 |
- |
- |
- |
1-5 |
99,9 |
0,7 |
7400 |
|
|
• прокат |
0,2-0,3 |
99,5 |
0,105 |
40-50 |
99,99 |
0,105 |
- |
- |
- |
7400 |
|
|
Химическая |
нм3/т |
|
|
|
|
|
|
|
|
|
|
|
промышленность |
|
|
|
|
|
|
|
|
|
|
|
|
Азотно-туковый комбинат |
|
|
|
|
|
|
|
|
|
|
|
|
• аммиак |
500-750 |
95 |
0,105 |
900-100 |
99,99 |
0,104 |
- |
- |
- |
6000 |
|
|
• селитра аммиачная |
160 |
95-98 |
0,105 |
215 |
99,99 |
0,104 |
- |
- |
- |
6000 |
|
|
• кислота азотная |
|
|
|
|
|
|
|
|
|
|
|
|
концентрированная |
150 |
95-98 |
0,105 |
390 |
99,99 |
0,104 |
- |
- |
- |
6000 |
|
|
слабая 60% |
115 |
95-98 |
0,105 |
300 |
99,99 |
0,104 |
- |
- |
- |
6000 |
|
|
• карбомид |
440 |
95-98 |
0,105 |
290 |
99,99 |
0,104 |
- |
- |
- |
6000 |
|
|
• вода аммиачная |
190 |
95-98 |
0,105 |
580 |
99,99 |
0,104 |
- |
- |
- |
6000 |
|
|
Азотные удобрения |
286 |
95-98 |
0,105 |
250 |
99,99 |
0,104 |
- |
- |
- |
6000 |
|
|
Ацетилен пиролизный |
3600 |
99,5 |
0,105 |
- |
- |
- |
- |
- |
- |
6000 |
|
|
Серная кислота |
240 |
95 |
0,105 |
- |
- |
- |
- |
- |
- |
6000 |
|
|
Метанол |
600 |
95 |
0,105 |
280 |
99,99 |
0,104 |
- |
- |
- |
6000 |
|
|
Полиэтилен |
- |
- |
- |
430 |
99,99 |
0,104 |
- |
- |
- |
6000 |
|
|
Машиностроение |
|
|
|
|
|
|
|
|
|
|
|
В |
Сварка |
- |
- |
99,5 |
15-20 |
- |
- |
- |
- |
99,9 |
15-20 |
6000 |
баллон. |
Спецпродукт |
нм3/т |
500 |
99,5 |
1,5 |
- |
- |
- - |
0,8-1 |
99,9 |
0,7 |
6000 |
|
Рисунок 1. Зависимость еК=f(ξК) для жидкого кислорода.
Рисунок 2. Зависимость еА=f(ξА) для газообразного азота:
I шкала р=0,1 МПа;
II шкала р=0,2 ÷ 1,2 МПа.
Рисунок 3. Зависимость еА=f(ξА) для жидкого азота.
Рисунок 4. Зависимость еАр=f(ξАр) для газообразного аргона.
Рисунок 5. Зависимость еАр=f(ξАр) для жидкого аргона.

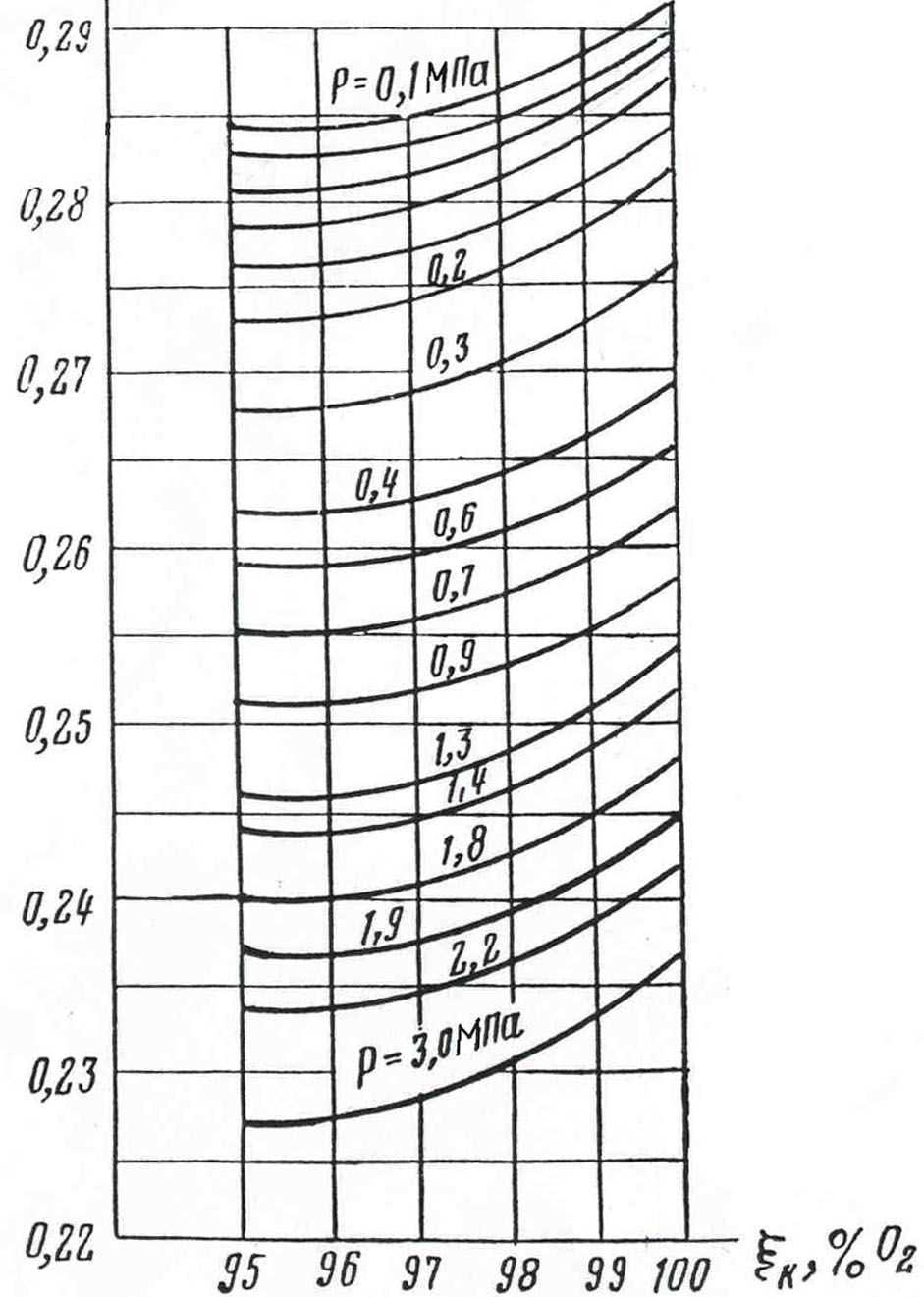

Рисунок 6. Зависимость еК=f(ξК) для газообразного кислорода.

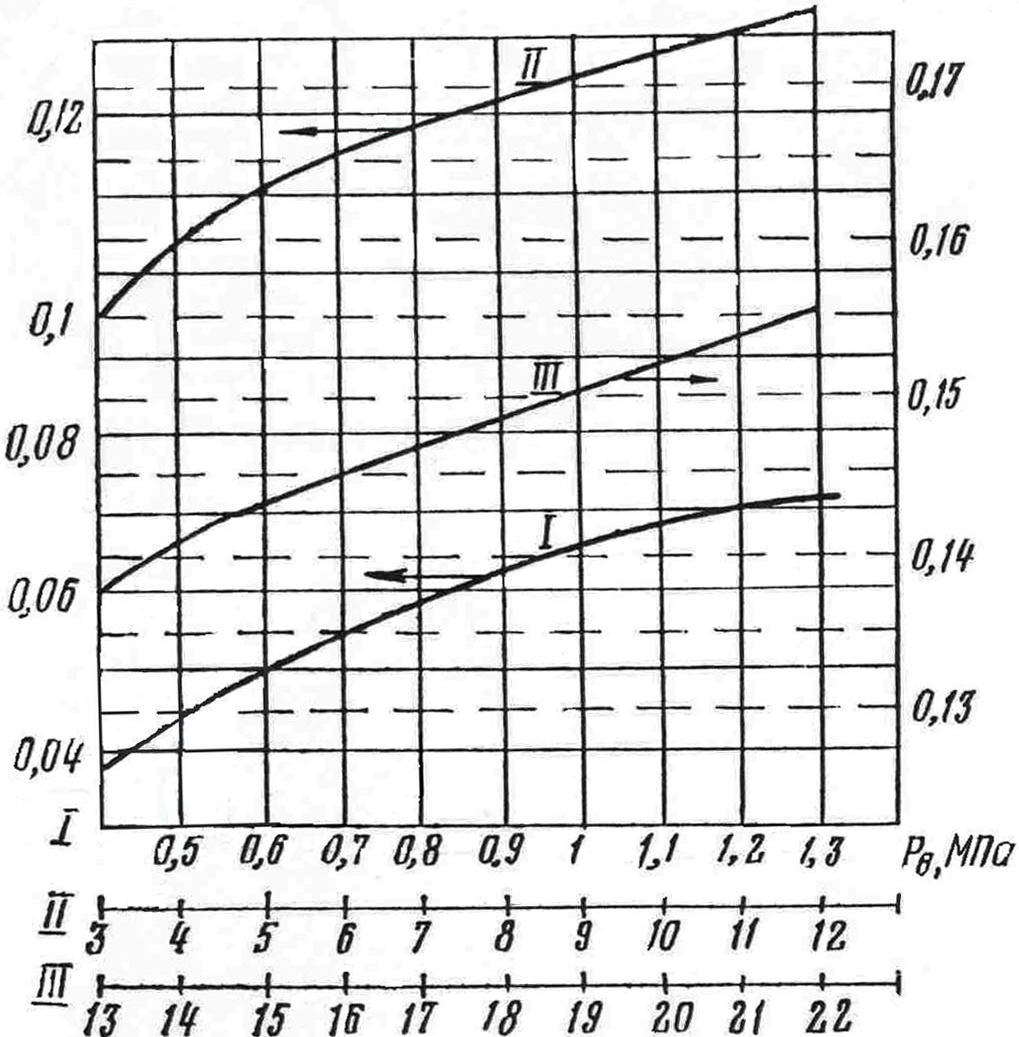

Рисунок 7. Зависимость ев=f(рв) при ТОС=293 К для воздуха:
I шкала р=0,4 – 1,3 МПа;
II шкала р=3 ÷ 12 МПа;
III шкала р=13 ÷ 22 МПа;
