8. Гидромелиоративные работы
8.1 Трассоподготовительные работы
Для вычисления ширины разрубки трассы для магистрального канала принимаем: В1=1,0м В2=1,5м Вк=4,5м, для собирателей В1=1,0м; В2=1,0м; Вк=1,5м. Ширину канала по верху ВМК=4,17м; ВС=3,09 м; ВО=1,92м.
Принимаем формулу для вычисления ширины канала по верху: В=b+2mT, а затем вычисляем ширину разрубки трассы по формуле:
Втр. = В1+ В2+В+ Вк
Где В1 – ширина бермы с верховой стороны канала (от бровки до стены леса),
В1=1…2м;
В2 – ширина бермы между каналом и дорогой, 1…4м;
В – ширина канала по верху, м;
Вк – ширина полосы полотна дороги или кавальера, м.
Округляем величину до 11,2.
Для собирательного канала:
Округляем до 7,6.
Для осушителя:
Округляем до 5,8 м.
8.2 Определение объемов земляных работ
После подготовки трасс для каналов производим земляные работы, объем которых подсчитываем по формуле:
где - объем выемки грунта между соседними пикетами или пикетом и плюсовой точкой, м3;
, - площади поперечных сечений канала на соседних пикетах, м2;
- расстояние между пикетами или пикетом и плюсовой точкой, м.
Площадь поперечного сечения на каждом пикете (плюсовой точке)
Определение объема земляных работ по устройству магистрального канала
Таблица 2
№ пикета |
Коэффиц. Заложения откосов m |
Глубина канала H, м |
Ширина канала, м |
Площадь попер. сечения, S,м2 |
Средняя площадь попер сечения |
Расстояние между пикетами, d, м |
Объем выемки грунта V, м3 |
|
По дну b |
По верху, В |
|||||||
0 |
0,75 |
1,98 |
1,2 |
4,17 |
5,32 |
|
|
|
1 |
0,75 |
1,96 |
1,2 |
4,14 |
5,23 |
5,27 |
100 |
527 |
2 |
0,75 |
1,95 |
1,2 |
4,13 |
5,19 |
5,21 |
100 |
521 |
3 |
0,75 |
1,93 |
1,2 |
4,10 |
5,11 |
5,15 |
100 |
515 |
4 |
0,75 |
1,98 |
1,2 |
4,17 |
5,32 |
5,21 |
100 |
521 |
5 |
0,75 |
1,98 |
1,2 |
4,17 |
5,32 |
5,32 |
100 |
532 |
6 |
0,75 |
1,98 |
1,2 |
4,17 |
5,32 |
5,32 |
100 |
532 |
7 |
0,75 |
1,93 |
1,2 |
4,10 |
5,11 |
5,21 |
100 |
521 |
8 |
0,75 |
1,96 |
1,2 |
4,14 |
5,23 |
5,17 |
100 |
517 |
9 |
0,75 |
1,98 |
1,2 |
4,17 |
5,32 |
5,27 |
100 |
527 |
10 |
0,75 |
1,98 |
1,2 |
4,17 |
5,32 |
5,32 |
100 |
532 |
11 |
0,75 |
1,98 |
1,2 |
4,17 |
5,32 |
5,32 |
100 |
532 |
12 |
0,75 |
1,98 |
1,2 |
4,17 |
5,32 |
5,32 |
100 |
532 |
13 |
0,75 |
1,98 |
1,2 |
4,17 |
5,32 |
5,32 |
100 |
532 |
14 |
0,75 |
1,98 |
1,2 |
4,17 |
5,32 |
5,32 |
100 |
532 |
15 |
0,75 |
1,96 |
1,2 |
4,14 |
5,23 |
5,27 |
100 |
527 |
16 |
0,75 |
1,97 |
1,2 |
4,16 |
5,27 |
5,25 |
100 |
525 |
17 |
0,75 |
1,98 |
1,2 |
4,17 |
5,32 |
5,30 |
100 |
530 |
18 |
0,75 |
1,97 |
1,2 |
4,16 |
5,27 |
5,30 |
100 |
530 |
19 |
0,75 |
1,97 |
1,2 |
4,16 |
5,27 |
5,27 |
100 |
527 |
20 |
0,75 |
1,95 |
1,2 |
4,13 |
5,19 |
5,23 |
100 |
523 |
20+40 |
0,75 |
1,95 |
1,2 |
4,13 |
5,19 |
5,19 |
40 |
208 |
|
|
|
|
|
|
|
2040 |
10743 |
Вычисленный объем выемки грунта на магистральном канале , деленный на протяженность этого канала dмк, позволяет найти объем выемки на 1 метр магистрального канала :
Определение объема земляных работ по устройству собирательного канала
Таблица 3
№ пикета |
Коэффиц. Заложения откосов m |
Глубина канала H, м |
Ширина канала, м |
Площадь попер. сечения, S,м2 |
Средняя площадь попер сечения |
Расстояние между пикетами, d, м |
Объем выемки грунта V, м3 |
|
По дну b |
По верху, В |
|||||||
0 |
0,75 |
1,79 |
0,4 |
3,09 |
3,12 |
|
|
|
1 |
0,75 |
1,83 |
0,4 |
3,15 |
3,24 |
3,18 |
100 |
318 |
2 |
0,75 |
1,80 |
0,4 |
3,10 |
3,15 |
3,20 |
100 |
320 |
3 |
0,75 |
1,78 |
0,4 |
3,07 |
3,09 |
3,12 |
100 |
312 |
4 |
0,75 |
1,78 |
0,4 |
3,07 |
3,09 |
3,09 |
100 |
309 |
5 |
0,75 |
1,79 |
0,4 |
3,09 |
3,12 |
3,10 |
100 |
310 |
6 |
0,75 |
1,80 |
0,4 |
3,10 |
3,15 |
3,13 |
100 |
313 |
7 |
0,75 |
1,82 |
0,4 |
3,13 |
3,21 |
3,18 |
100 |
318 |
8 |
0,75 |
1,84 |
0,4 |
3,16 |
3,28 |
3,24 |
100 |
324 |
9 |
0,75 |
1,82 |
0,4 |
3,13 |
3,21 |
3,24 |
100 |
324 |
10 |
0,75 |
1,79 |
0,4 |
3,09 |
3,12 |
3,17 |
100 |
317 |
10+70 |
0,75 |
1,79 |
0,4 |
3,09 |
3,12 |
3,12 |
70 |
218 |
|
|
|
|
|
|
|
1070 |
3384 |

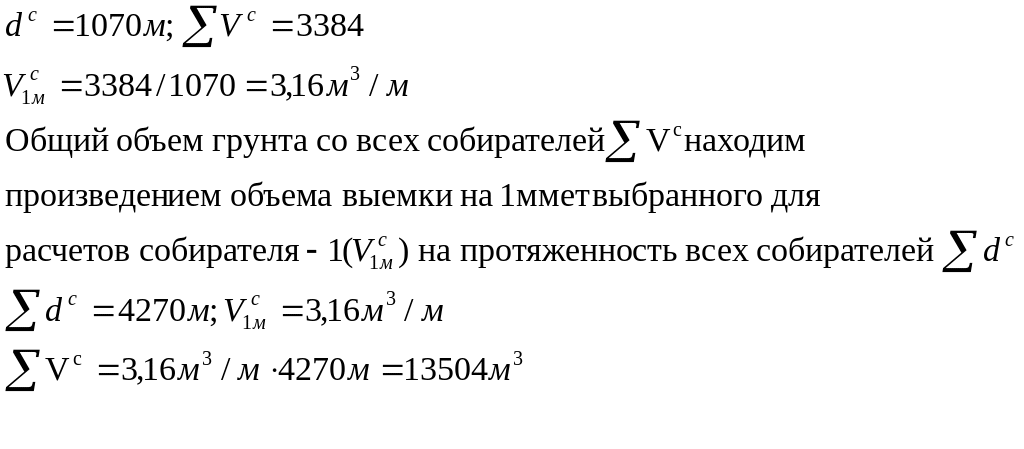

Вычисленный объем выемки грунта на собирательном канале , деленный на протяженность этого канала dс, позволяет найти объем выемки на 1 метр собирателя :
Определение объема земляных работ по устройству осушительного канала
Таблица 4
№ пикета |
Коэффиц. Заложения откосов m |
Глубина канала H, м |
Ширина канала, м |
Площадь попер. сечения, S,м2 |
Средняя площадь попер сечения |
Расстояние между пикетами, d, м |
Объем выемки грунта V, м3 |
|
По дну b |
По верху, В |
|||||||
0 |
0,5 |
1,62 |
0,3 |
1,92 |
1,80 |
|
|
|
1 |
0,5 |
1,62 |
0,3 |
1,92 |
1,80 |
1,80 |
100 |
180 |
2 |
0,5 |
1,62 |
0,3 |
1,92 |
1,80 |
1,80 |
100 |
180 |
3 |
0,5 |
1,61 |
0,3 |
1,91 |
1,78 |
1,79 |
100 |
179 |
4 |
0,5 |
1,61 |
0,3 |
1,91 |
1,78 |
1,78 |
100 |
178 |
5 |
0,5 |
1,62 |
0,3 |
1,92 |
1,80 |
1,79 |
100 |
179 |
6 |
0,5 |
1,62 |
0,3 |
1,92 |
1,80 |
1,80 |
100 |
180 |
7 |
0,5 |
1,63 |
0,3 |
1,93 |
1,82 |
1,81 |
100 |
181 |
8 |
0,5 |
1,63 |
0,3 |
1,93 |
1,82 |
1,82 |
100 |
182 |
8+60 |
0,5 |
1,62 |
0,3 |
1,92 |
1,80 |
1,81 |
100 |
181 |
Итого |
|
|
|
|
|
|
900 |
1618 |
Вычисленный объем выемки грунта на собирательном канале , деленный на протяженность этого канала dо, позволяет найти объем выемки на 1 метр осушителя :
Для осушителя – 2
Средний объем выемки грунта на 1 га мелиорируемой площади находим делением общего объема выемки грунта по всем каналам
( ) на осушаемую площадь
( )= 10743+13504+58428=82675 м3
=82675/400=206,69 м3/га
Степень канализации мелиорируемой территории находим делением общей протяженности всех каналов на осушаемую площадь
При строительстве каналов используем экскаватор ТЭ-3М.
Краткая характеристика экскаватора: принимается для рытья каналов в грунтах I – II категории. Вместимость ковша 0,65м3. Имеет сменное оборудование: обратную лопату драглайн. Удельное давление на грунт 18 кПа. Производительность 90м3/ч. Габариты: длина 5400мм, ширина 3900мм, высота 3700мм. Продолжительность цикла 21с.
Определяем время работы экскаватора ТЭ-3М, необходимое для рытья всех каналов на осушаемой площади:
82675/90=919 часов или около 115 рабочий 8-часовой дней.
