2 .2. О Рис. 3. Электрическая схема Входной цепи писание фильтрации мэв 2012-1
Так как прибор измеряет массу, 90% информации содержится в спектре частот 50-100 Гц. Для фильтрации помех выбираем фильтр, который фильтрует все частоты, кроме спектра 50-100. Характеристика = 75 Гц. Среднеквадратичное отклонение должно стремиться к 25. График изображён на рисунке 4.
Где k – коэффициент передачи, т.е отношение Uвх к Uвых или количество пропускаемого сигнала, w – частота сигнала в герцах.

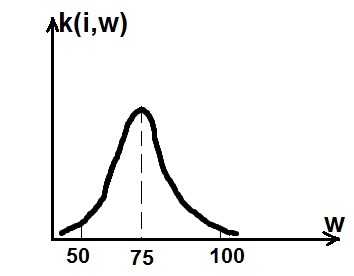

Рис. 4. График зависимости коэффициента передачи от частоты сигнала
Электрическая схема фильтра расположена на рис. 5.
Рис. 5 Электрическая схема фильтра
2.3. Описание усилителя мэв 2012-1
В приборе МЭВ 2012-1 используется усилитель класса , который усиливает амплитуду сигнала в 3 раза и смещает его на . Этого достаточно, т.к. сигнал, принимаемый с пьезорезистора, достаточно стабилен. Электрическая схема усилителя находится на рис. 6.
Рис. 6. Электрическая схема усилителя
2.4. Аналогово-цифровой преобразователь мэв 2012-1
Аппарат МЭВ 2012-1 оснащён параллельным аналогово-цифровым преобразователем. Характеристики АЦП:
Разрядность: 14 бит
Частота дискретизации: 64 Гц
Такой АЦП идеально подходит для прибора. Для измерения массы не нужна большая частота дискретизации, а разрядности достаточно для вмещения в себя 10000 значений (от 1 до 1000 мг с шагом в 0.1 мг).
От АЦП шина данных идёт на USB порт, который подключается к ПК. Для работы на ПК нужно установить специальное программное обеспечение, которое идёт в комплекте с МЭВ 2012-1.
На рис. 7 изображена электрическая схема аналогово-цифрового преобразователя.
Рис. 7. Электрическая схема АЦП
3. Приложение
Полная электрическая схема аппарата:
Изображение корпуса МЭВ 2012-1 с фронтальной стороны:
Список литературы
1. Окунь Л. Б. Понятие массы
2. Вольфганг Райс. Устройство и принципы действия аналого-цифровых преобразователей различных типов
