клас TCanvas
З Зразок створення застосунку
« Автоматизація проектування графічного плану виробничого приміщення »
Частина 1.
1. В розділі interface оголошують змінні sx і sy, які служитимуть початковими координатами курсору:
var
Form2: TForm2;
sx,sy:integer;
Створюють з допомогою інспектора об’єктів (рисунок 1) процедуру обробки події FormMouseDown для надання змінним sx і sy їх фактичного значення в момент натискання клавіші мишки.
2.Створюють процедуру обробки події FormMouseUp для побудови прямокутника з координатами sx , sy ( це координати курсору в момент натискання правої клавіші мішки) і X,Y ( це координати курсору в момент відпускання клавіші мішки).
Рисунок 1- Оголошення подій FormMouseDown і FormMouseUp.
implementation
{$R *.dfm}
procedure TForm2.FormMouseDown(Sender: TObject; Button: TMouseButton;
Shift: TShiftState; X, Y: Integer);
begin
if (button=mbright) then
begin
sx:=x;
sy:=y;
end;
end;
procedure TForm2.FormMouseUp(Sender: TObject; Button: TMouseButton;
Shift: TShiftState; X, Y: Integer);
begin
canvas.Rectangle(sx,sy,x,y);
end;
3. Здійснюють команду Run і клацають лівою кнопкою миші. В результаті у вікні застосунку з’явиться прямокутник (Рисунок 2). Верхній лівий кут має координати: 0,0. Це сталося тому, що натиснута була ліва, а не права клавіша миші. Тобто подія FormMouseDown не відбулася і змінні sx та sy за замовчуванням, отримали значення 0. Подія FormMouseUp відбулася, оскільки цією процедурою не передбачене жодне обмеження щодо конкретної клавіші миші і тому правий нижній кут прямокутника отримав координати курсору в момент відпускання клавіші мишки.
Рисунок 2- Побудова прямокутника з допомогою простого клацання мишкою..
3.1. Якщо здійснити команду Run і клацнути правою клавішею мишки то верхній лівий кут прямокутника отримає координати курсора у момент цього клацання. Для того, щоб у вікні застосунка відобразився прямокутник, слід клацнути з допомогою будь-якій клавіші миші перемістивши перед тим курсор в потрібний правий нижній кут запланованого прямокутника (рисунок 3).
Рисунок 3- Побудова прямокутника з допомогою натаснутої правої клавіші миші..
3.2. Такого ж результату ( рисунок 3) можна добитися, якщо після команди Run виставити курсор в потрібному верхньому лівому куті прямокутника, натиснути на праву клавішу і не відпускаючи її та рухаючи мишкою перетягнути курсор в потрібну нижню праву координату прямокутника і там припинивши рух, вимкнути клавішу.
4. На рисунку 4 показане продовження того, що здійснено у пункті 3, або у пунктах 3.1 чи 3.2. Після отримання прямокутника, як на рисунку 3, натискають
Рисунок 4 - Побудова нового прямокутника з координатами лівого верхнього кута, що співпадають з верхнім лівим кутом попереднього прямокутника.
ліву, або середню клавішу миші і не відпускаючи її перетягають курсор у місце розміщення правого нижнього кутка прямокутника. При цьому не слід клопотатися про початкове розміщення курсору – він співпадатиме із координатами правого верхнього кута отриманого наперед прямокутника. Це стається тому, що на цьому етапі проектування ( пункт4) не виконується подія FormMouseDown і парметри sx та sy процедури Rectangle(sx,sy,x,y) зберігають свої значення отримані на попередньому етапі побудови з пункту 3.
5. На цьому етапі запрограмовують можливість створення прямолінійних відрізків. Дописують в тіла процедур FormMouseDown і FormMouseUp фрагменти, які нижче є підкресленими. Серед фрагментів вказують також умову if (ssShift in Shift) для створення прямокутника і умову if (ssAlt in Shift) для створення прямолінійних відрізків.
procedure TForm2.FormMouseDown(Sender: TObject; Button: TMouseButton;
Shift: TShiftState; X, Y: Integer);
begin if (button=mbright) then
begin
sx:=x;
sy:=y;
end;
if (button=mbleft) then
begin
canvas.MoveTo(x,y);
end;
end;
procedure TForm2.FormMouseUp(Sender: TObject; Button: TMouseButton;
Shift: TShiftState; X, Y: Integer);
begin
if (ssShift in Shift) then
canvas.Rectangle(sx,sy,x,y);
if (ssAlt in Shift) then
canvas.LineTo(x,y);
end;
6. Після команди Run з допомогою мишки виставляють курсор в початкову точку проектованого відрізка, натискають ліву клавішу миші (ця умова дописана в опрацьовувачі події FormMouseDown) і не відпускаючи її при натиснутій клавіші Alt (дана умова дописана у подію FormMouseUp) переміщують курсор в другу точку відрізка (рисунок 5).
Рисунок 5 - Побудова відрізка за заданими корсором координатами при натисканні лівої клавіші миші і утриманні натиснутою клавіатурної клавіші - Alt.
6.1 Якщо після команди Run натиснувши праву клавішу мишки і клавіатурну клавішу Alt, урухомити мишку і виставивши курсор в другу точку відрізка відпустити мишку, то у вікні форми автоматично відобразиться відрізок, початкова точка якого матиме координати 0,0. Це станеться внаслідок
Рисунок 6 - Побудова відрізка початкова точка якого розміщена автоматично в точці з координатами 0,0.
невиконання процедури MoveTo(x,y) у події FormMouseDown оскільки невиконана умова button=mbleft. В результаті, за замовчуванням початковою для відрізка є точка з координатами 0,0.
7. Після побудови першого відрізка, побудованого як на рисунку 5, натискають праву клавішу миші і утримуючи клавішу Alt переміщують курсор в напрямку другої точки другого відрізка і там відпускають праву клавішу миші. Аналогічно будують третій відрізок (рисунок 7). Побудова відбувається за правилом: друга точка попереднього відрізка автоматично стає першою точкою наступного відрізка. Тобто це є правилом побудови ламаної лінії і відбувається це за рахунок того, що параметри x,y процедури MoveTo(x,y) не
Рисунок 7 - Побудова відрізка за заданими корсором координатами при натисканні лівої клавіші мині і клавіші на клавіатурі - Alt.
отримують поточні значення курсора, тобто не дорівнюють параметрам X, Y події FormMouseDown внаслідок невиконання умови button=mbleft. Тобто процедура MoveTo(x,y) просто не виконується. Відбувається тільки подія FormMouseUp з виконанням у ній процедури LineTo(x,y), а отже будується наступна точка, яка автоматично поєднується прямолінійним відрізком з попередньою.
7.1.Якщо повторно здійснювати побудову відрізка при натиснутій лівій клавіші
Рисунок 8 - Побудова відрізків за заданими корсором координатами при натисканні лівої клавіші миш і клавіші на клавіатурі - Alt.
мишки і при утриманні натиснутою клавіатурній клавіші Alt, то відбудеться побудова щоразу окремого відрізка (рисунок 8).
8. Встановлюють на форму кнопку Button1, а її властивості сaption надають значення <витерти все> і подвійним клацанням на ній викликають оброблювач події Button1Click. У тіло викликаної підпрограми – оброблювача вставляють
Рисунок 9 - Побудова різноманітних відрізків і прямокутників.
процедуру Repaint - яка перемальовує встановлені на вікні форми об’єкти (автоматично відбувається її подія OnPaint) і ліквідовує все те, що встановлене подіями, які наступили після події OnPaint даної форми.
procedure TForm2.Button1Click(Sender: TObject);
begin
form2.Repaint
end;
9. Здійснюють команду RUN. Використовуючи запрограмовані в попередніх пунктах можливості, розкреслюють у вікні прикладної програми потрібні лінії і прямокутники (рисунок 9) і після клацання по кнопці <витерти все> отримують очищене від будь-яких ліній і фігур вікно (рисунок 10).
Рисунок 10 - Очищення вікна застосунку від накреслених перед тим ліній та фігур .
10. Встановлюють наступну кнопку Button2, надають значення <ґумка> її властивості caption. Вона призначена для того, щоб користувач з її допомогою міг «витерти» непотрібну частину побудованих ним ліній.
11. Запрограмовують подію Button2MouseDown. Її потреба полягає в необхідності утримання кнопки в «натиснутому» стані під-час перетягування (Drag) об’єкту Button2. Вкладена процедура BeginDrag(false,15) вказує на те, що урухомлення кнопки Button2 починатиметься не відразу після наведення на кнопку курсора і клацання клавшою мишки, а після переміщення курсора по об’єкту на відстань величиною у 15 пікселів при натиснутій клавіші миші.
procedure TForm2.Button2MouseDown(Sender: TObject; Button: TMouseButton;
Shift: TShiftState; X, Y: Integer);
begin
button2.BeginDrag(false,15);
end;
12. Запрограмовують подію FormDragOver , завдяки котрій користувач матиме можливість рухати об’єкт button2 по вікні застосунка. Для того щоб, можливість руху обмежувалась тільки об’єктом button2, застосовують оператор source = button2, який вказуватиме на істинність значення параметра accept тільки у випадку, коли переміщується саме цей об’єкт.
procedure TForm2.FormDragOver(Sender, Source: TObject; X, Y: Integer;
State: TDragState; var Accept: Boolean);
begin
accept:= (source = button2);
Button2.Left:=x;
Button2.Top:=y;
end;
13. Дають команду RUN і виконують необхідні графічні побудови (рисунок11).
14. Наводять курсор на об’єкт <ґумка>, натискають на будь-яку клавішу миші і не відпускаючи її, рухають об’єкт по місцях розміщення ліній, які необхідно «витерти» (рисунок 12). Ефект «стирання» відбувається тому, що всяка візуальна зміна на самій формі - це автоматичний виклик події OnPaint, адже
Рисунок 11 - на вікні застосунку накреслено ряд ліній та фігур .

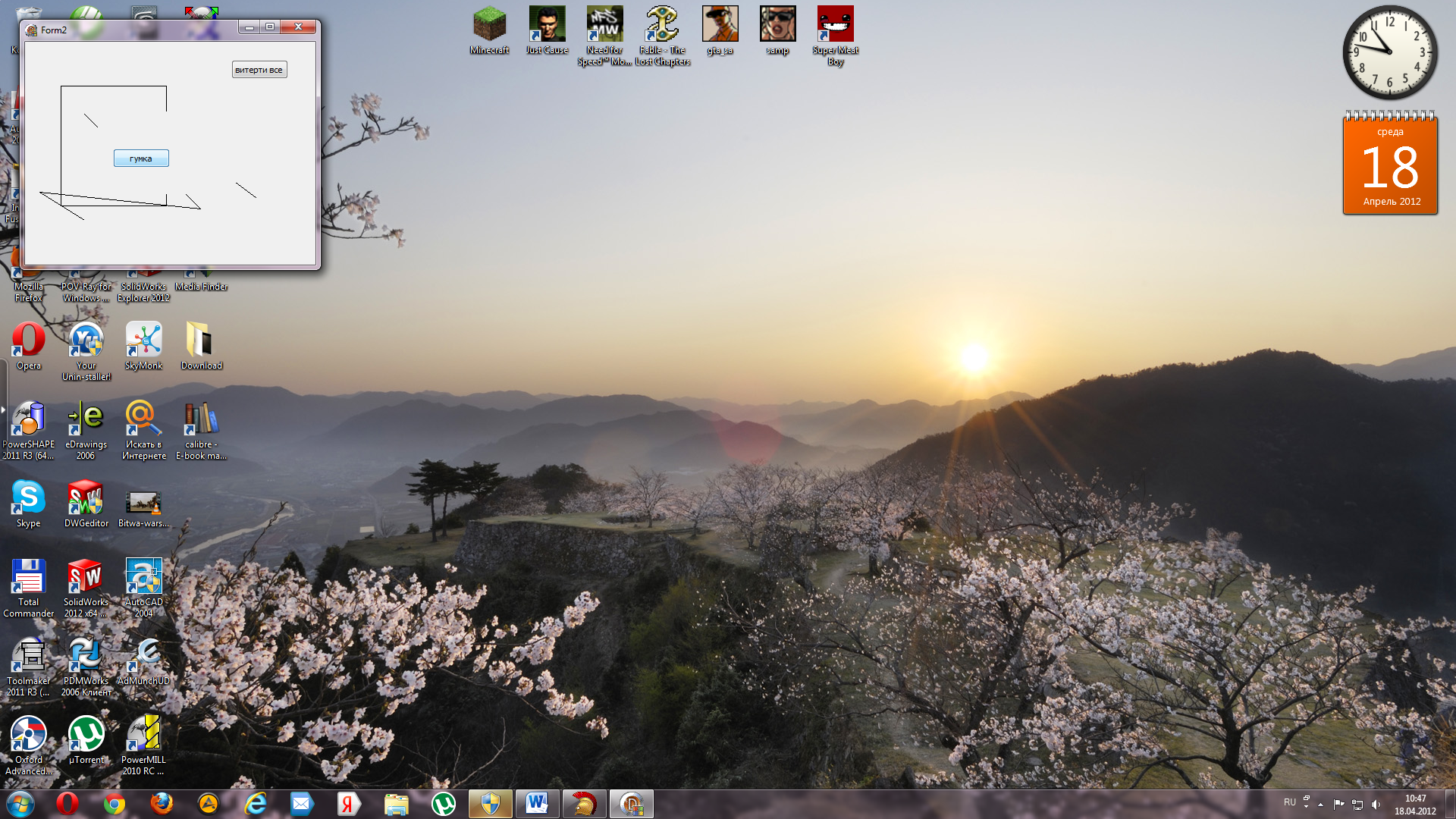

Рисунок 12 - на вікні застосунку «витерто» частину ліній та фігур .
саме вона підтримує графічне відображення компонентів на формі і безпосердньо пікселів поверх тла форми. Отже, в конкретних координтах X,Y куди з допомогою миші заводять верхній лівий кут кнопки <ґумка> і далі на всю її ширну і висоту підтримується тільки її відображення. На місці ж самої кнопки, після її преміщення, пікселі відразу ж набуватимуть того кольору, який надано властивості Form1.color. Це колір тла форми і на разі він має значення – clBtnFace, яке задане з допомогою інспектору об’єктів, а значить забезпечується автоматично під час настання події OnShow. Подія ж ця як відомо, настає раніше ніж подія OnPaint. Тому й колір тла – стабільний, а лінії –«стираються».
