Висновок
В розрахунково-графічній роботі в пояснювальній записці розглянуто опис виробництва, технологічних ліній, галузей де впроваджується даний прилад. Виконана розробка структурної схеми вимірювальної системи, також функціональної і електричних схем приладів, які використовуються в даній системі - графічна частина проекту.
В пояснювальні записці розрахунково-графічної роботи проводилась розробка проектного рішення та розрахунок параметрів сигналізатора рівня.
Рівень робітничого середовища є технологічним параметром, інформація про яке необхідна для контролю режиму роботи технологічного апарата, а в ряді випадків для керування виробничим процесом.
Література
М.И. Квартин. Электромеханические и магнитные устройства автоматики.- М. \ Высшая школа, 1979.
Н.Д. Кузнецов, В. С. Чистяков. Сборник задач и вопросов по технологическим измерениям и приборам. -М,: Энергия, 1978.
Е.С. Левшина, П. В. Новицкий. Электрические измерения электрических величин. Измерительные преобразователи. - И.: Энергоатомиздат, 1983.
Н.Г. Фарзане, Л. В. Илясов, А.Ю. Азим-Заде. Технические измерения и приборы. - М.: Высшая школа, 1989.
Сопряжение датчиков и устройств ввода данных с компьютерами.
Додаток 1
Рис. 1. Хвильовий рівнемір.
Додаток 2
Рис. 2 Магнітоелекторичний логометр
Додаток 3
Рис. 3 Вимірювання опору за допомогою урівноваженого моста
Додаток 4

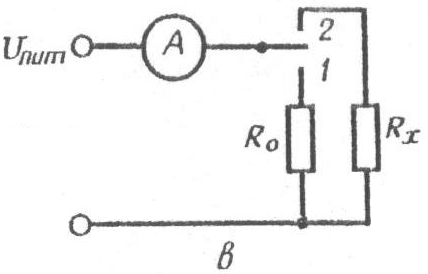

Рис. 4 Вимірювання опору методом включення:
а) амперметра і вольтметра; б) вольтметра; в) амперметра
Додаток 5

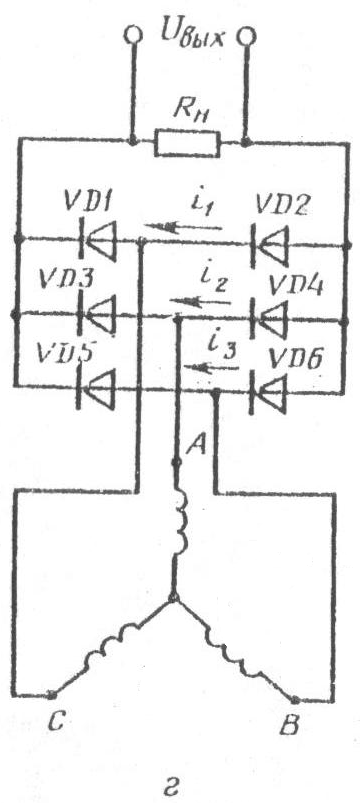

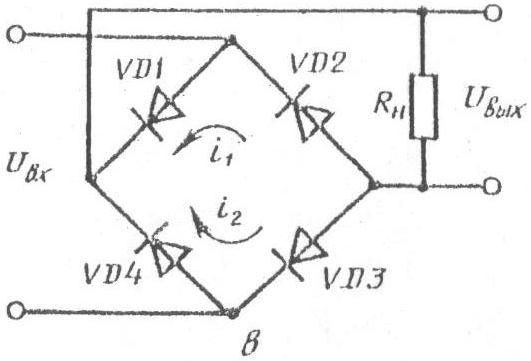

Рис. 5 Основні схеми випрямлячів змінного струму:
а - однопівперіодна; б - двухполупериодная з середньою крапкою; в -двухполупериодная мостова; г - трифазна.
Додаток 6

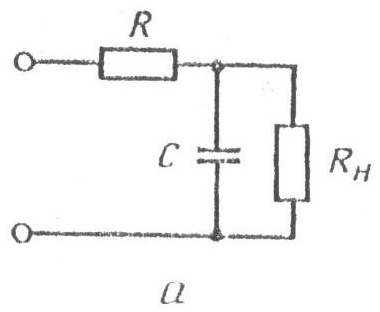

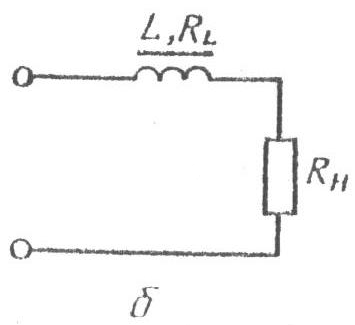

Рис .6 Схеми згладжуючих фільтрів:
а)RC-фільтр; б)LR-фільтр; в)LC-фільтр
Додаток 1.1
Розрахунок рівня речовини радіохвильовим методом (рис. 1) (додаток 1).
Вихідні дані:
Час затримки відбитого сигналу τ=0,1 мкс
Відстань від випромінення до поверхні l=25 м
2. Розрахунок частоти роботи випромінювача та час запізнення (рис.1) (додаток 1).
Вихідні дані:
Максимальний рівень рідини в резервуарі λ =10 м
Відстань випромінювання рівноміра від його дна l=19 м
3. Визначення час запізнення відбитого акустичного сигналу
Вихідні дані:
Зміна відстані між джерелом і поверхнею зерна h від 10 до 5 м
Температура повітря Т = 293 К
Коефіцієнт стискання εс = 1,3 м2/Н
4. Визначити мінімальну зміну рівня в акустичному рівнемірі
Вихідні дані:
Дозволяюча здатність блока реєстрації інтервалу часу τ=0,1 мс
Стан повітря: р=760 мм рт.ст., ρv=1,13 кг/м3, εс= 1,2 м2/Н
5. Визначити похибку вимірювання рівня в акустичному рівнемірі.
Вихідні дані:
Температура повітря Т = 293 К
Атмосферне повітря р=760 мм рт.ст.
Температура повітря Т0 = 308 К
Атмосферне повітря р0=780 мм рт.ст.
6. Визначити вихідний струм та чутливість акустичного рівнеміра
Вихідні дані:
Статична характеристика акустичного рівноміра І=10+kнh2 (мА)
h=2;4;10 м, kн=1 мА/м .
Додаток 1.2
1. Визначити верхню межу та внутрішній опір амперметра та вольтметра
Вихідні дані:
Положення перемикача пол. 2
Напруга живлення Uжив=9В
Похибка визначення опору по відношенню до його показників не перевищує 1%
Вимірювання проводяться при температурі градуювання терморезистора
2. Визначити значення вимірювального опору
Вихідні дані:
Положення перемикача пол. 1
Внутрішній опір RV=10кОм
Покази вольтметра U1 = 15 B
Положення перемикача пол. 2
Покази вольтметра U2 = 13 B
Додаток 1.3
1. Визначити ємкості конденсатора RC-фільтра та коефіцієнт згладжування (рис. 6, а) (додаток 6)
Вихідні дані:
Опір резистора R=1 кОм
коефіцієнт пульсацій kcRC=5
частота fc = 50 Гц
емність конденсатора Сдод = 10 мкФ
