7. Настройка расточной борштанги

Прибор для предварительной настройки расточной борштанги показан на рис.7. Стержень индикатора 1 прибора предварительно настраивают по эталону на длину l вылета резца 3; прибор устанавливают на хвостовик оправки 5 закрепляют винтом 6. Регулировочной гайкой 4 выставляют резец 3 на требуемый размер (по индикатору 1), после чего закрепляют резец винтом 7.Пподналадку в процессе эксплуатации выполняют регулировочной гайкой 4 относительно риски 8 на корпусе. Точность настройка — 0,02 мм при использовании индикатора с ценой деления 0,01 мм; время настройки — 3,5 мин.

Д ля настройки осевого инструмента используют прибор, показанный на рис.8. Последовательность настройки следующая.

8. Настройка осевого инструмента

Настроить приспособление по эталону 9; установить настраиваемый инструмент 10 в упорную стойку так, чтобы он упирался режущей частью в упорную втулку 3 и поджимался прижимом 8 к призме 4, настройку инструмента на длину осуществить регулировкой винта 7 с контролем по индикатору 6, установленному на стойке 5. Точность на стройки — 0,03...0,05 мм при использовании индикатора с ценой деление 0,01 мм.

Д ля сокращения времени настройки используют многоместные приспособления (рис.9).

9. Прибор для настройки вылета осевого инструмента

Перед настройкой инструмента измерительные позиции приспособления предварительно настраивают по эталону 10 размером l_t. На основании 1 устанавливают втулку 2 с внутренним диаметром, равным посадочному диаметру настраиваемых оправок с инструментом; настраиваемый комплект 4 (оправку с режущим инструментом) устанавливают во втулку 2, затем поворотом барабана 9 подводят ранее настроенный упор 6 к вершине инструмента; вращение регулировочной гайки 3 режущую кромку вместе с упором 6 переместить до совпадения верхних торцов втулки 5 и упора 6 (с контролем размера l_t по индикатору). Аналогично выполнять настройку остальных позиций. Точность настройки - ±0',02 мм при использовании ин дикатора с ценой деления 0,01 мм; время настройки — 0,8 мин.

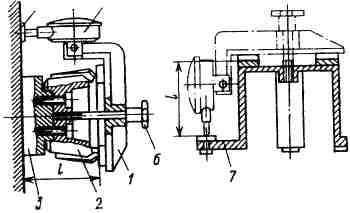

Приспособление для настройки торцевой фрезы показано на рис.10

10. Настройка торцевой фрезы по высоте

П риспособление предварительно настроить (вне станка) по эталону 7 на длину l, при этом измерительный наконечник индикатора 5 установить на нуль, а приспособление — на настраиваемую торцовую фрезу 2, укрепленную в шпинделе 3 станка, и закрепить винтом 6; осевым перемещением шпинделя 3 довести измерительный наконечник индикатора 5 до базового платика 4 станка (при этом стрелка индикатора 5 должна показывать нуль). Точность настройки — 0,015 ...0,02 мм при использовании индикатора с ценой деления 0,01 мм; место настройки — на станке; время настройки—2,4 мин.

11. Приспособление для настройки комплекта дисковых фрез

Установить оправку 8 с фрезами вертикально с центрированием по цилиндрическому буртику и двум торцовым шпонкам и закрепить винтом 6; установить на направляющей 2 индикаторную головку 3, зафиксировав положение гайкой 4; измерительным наконечником с шаровой измерительной поверхностью проконтролировать биение режущих кромок и расстояние от базового торца. Точность настройки— 0,02 ...0,03 мм при использовании индикатора с ценой деления 0,01 мм.
