Закрытая схема теплоснабжения открытая схема теплоснабжения

Рисунок 13 - Схемы тепловых подстанций с независимым присоединением системы отопления через водо-водяной подогреватель

Перспективным также является автоматическое регулирование теплового режима отапливаемых помещений регулирующим клапаном непосредственно у отопительного прибора, широко используемое за рубежом. Такое регулирование наиболее эффективно, но требует наличия приборов учета теплоты в квартире, для чего отопительные установки современных жилых зданий непригодны. Оно может быть реализовано в настоящее время лишь после разработки новых проектных решений отопительных систем для районов новой застройки или при полной реконструкции существующих систем в имеющихся зданиях, а также в зданиях типа коттеджей.

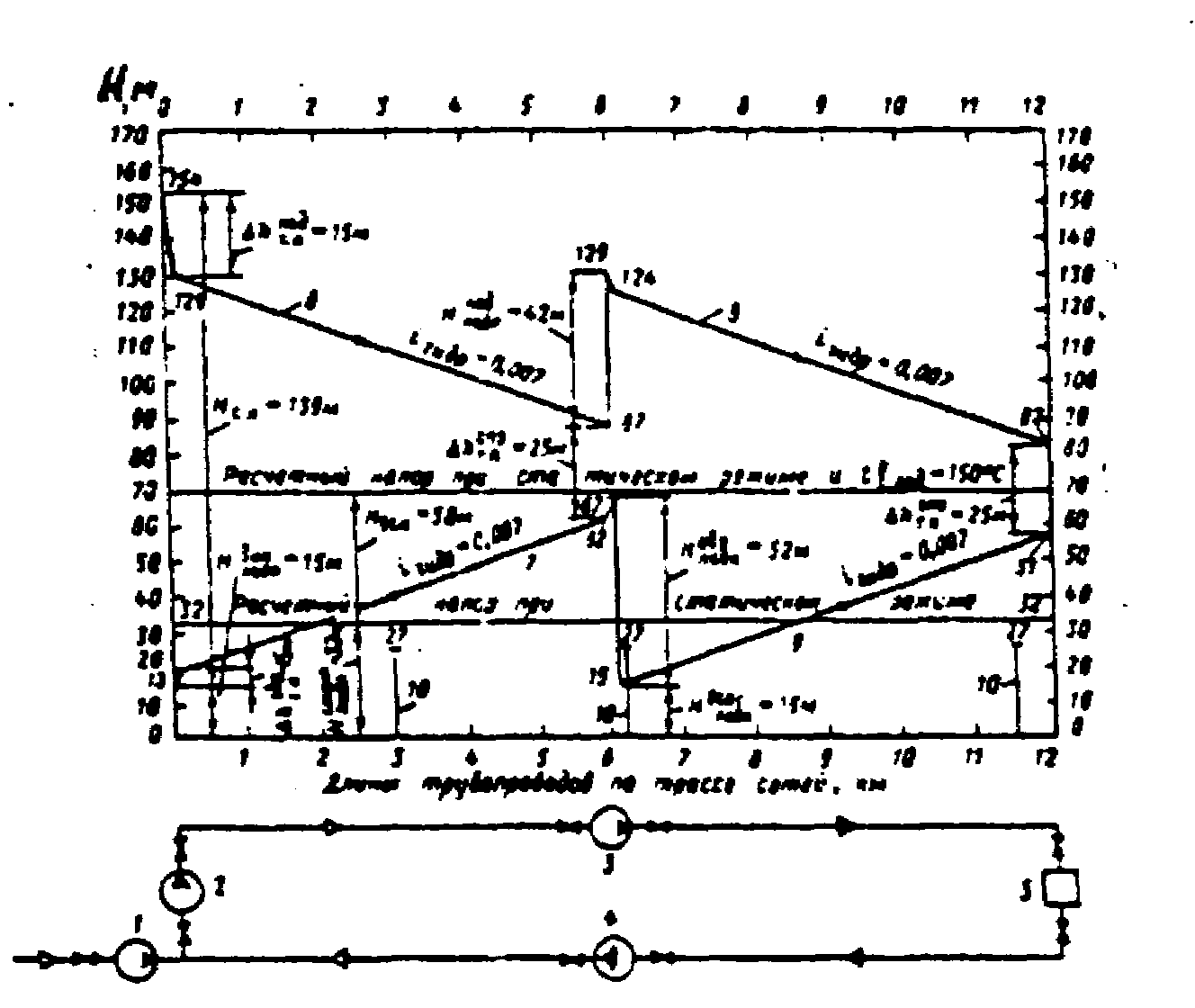

1 – подпиточные насосы, 2 – сетевые насосы, 3 – подкачивающие насосы по подающему трубопроводу, 4 – подкачивающие насосы по обратному трубопроводу, 5 – определяющий тепловой пункт, 6 – пьезометр подающего трубопровода основной зоны, 7 - пьезометр обратного трубопровода основной зоны, 8 - пьезометр подающего трубопровода следующей зоны, 9 - пьезометр обратного трубопровода следующей зоны, 10 – девятиэтажные здания, присоединяемые к сетям.

Рисунок 14а – Пьезометрический график при ровном рельефе местности по трассе сетей.

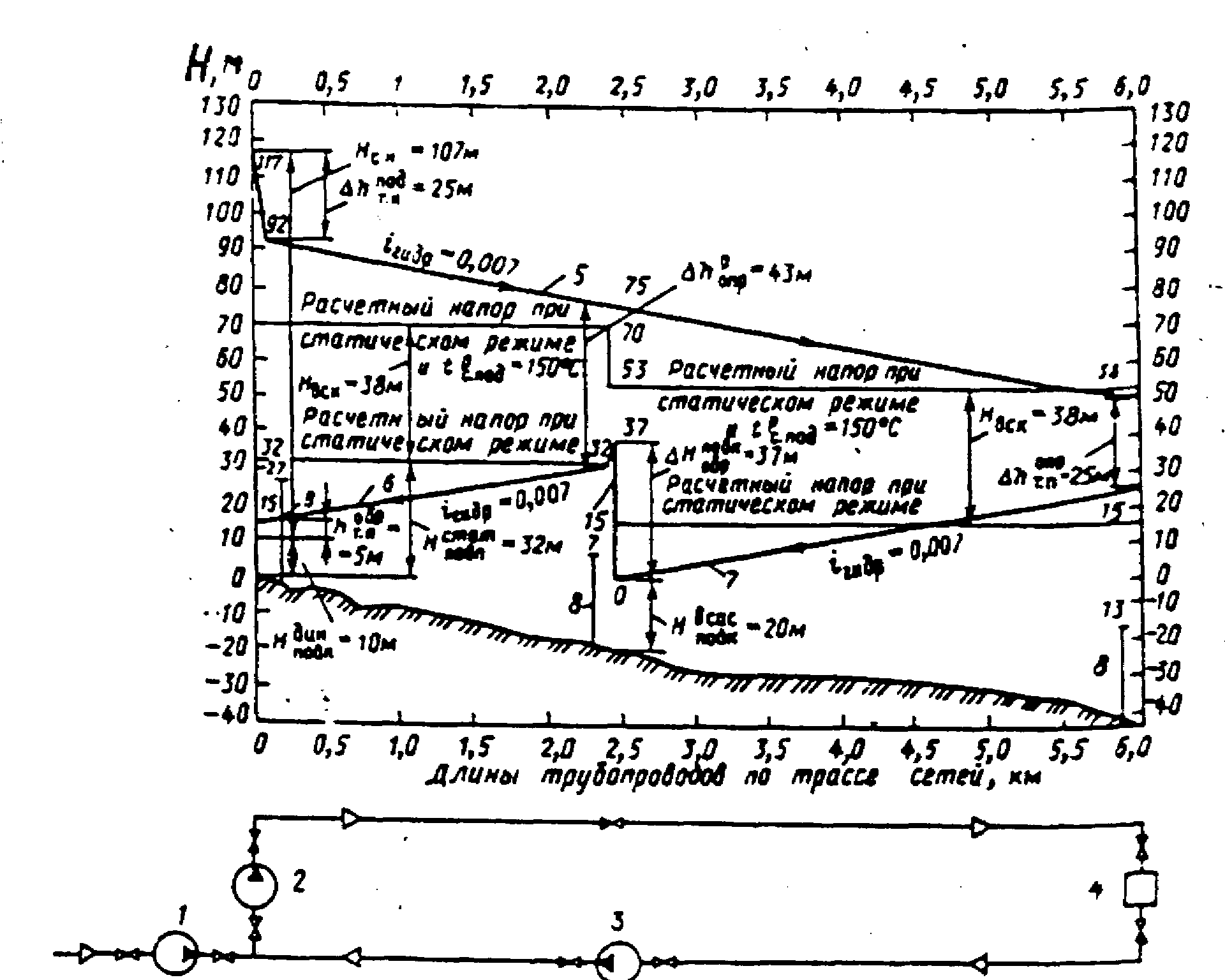

1 – подпиточные насосы, 2 – сетевые насосы, 3 – подкачивающие насосы по обратному трубопроводу, 4 – определяющий тепловой пункт, 5 – пьезометр подающего трубопровода основной и следующей зон, 6 - пьезометр обратного трубопровода основной (верхней) зоны, 7 - пьезометр обратного трубопровода следующей (нижней) зоны, 8 – девятиэтажные здания, присоединяемые к сетям.

Рисунок 14б – Пьезометрический график при понижающемся рельефе местности по трассе сетей.

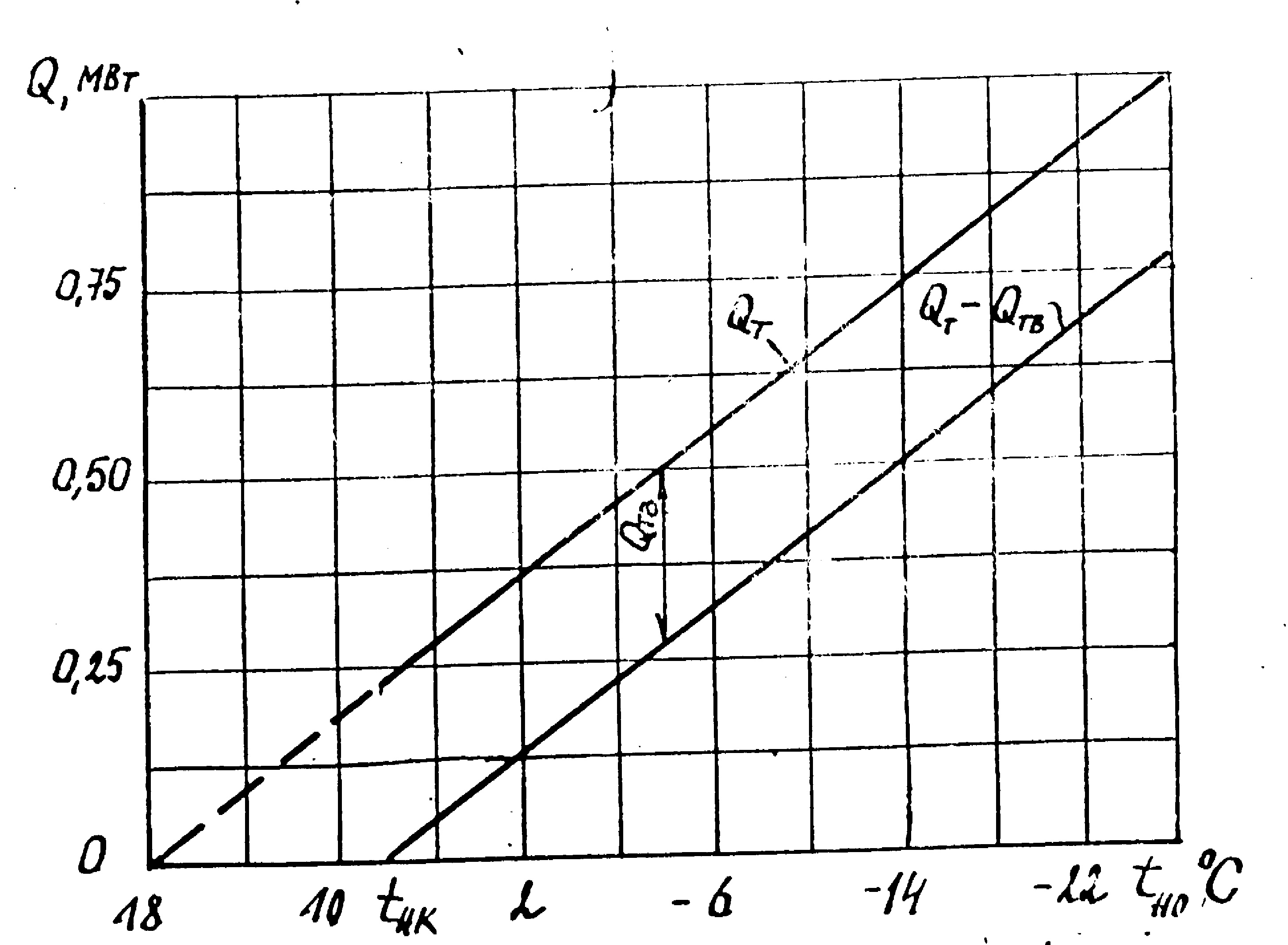

Рисунок 15 - Температурный режим теплоснабжающих систем

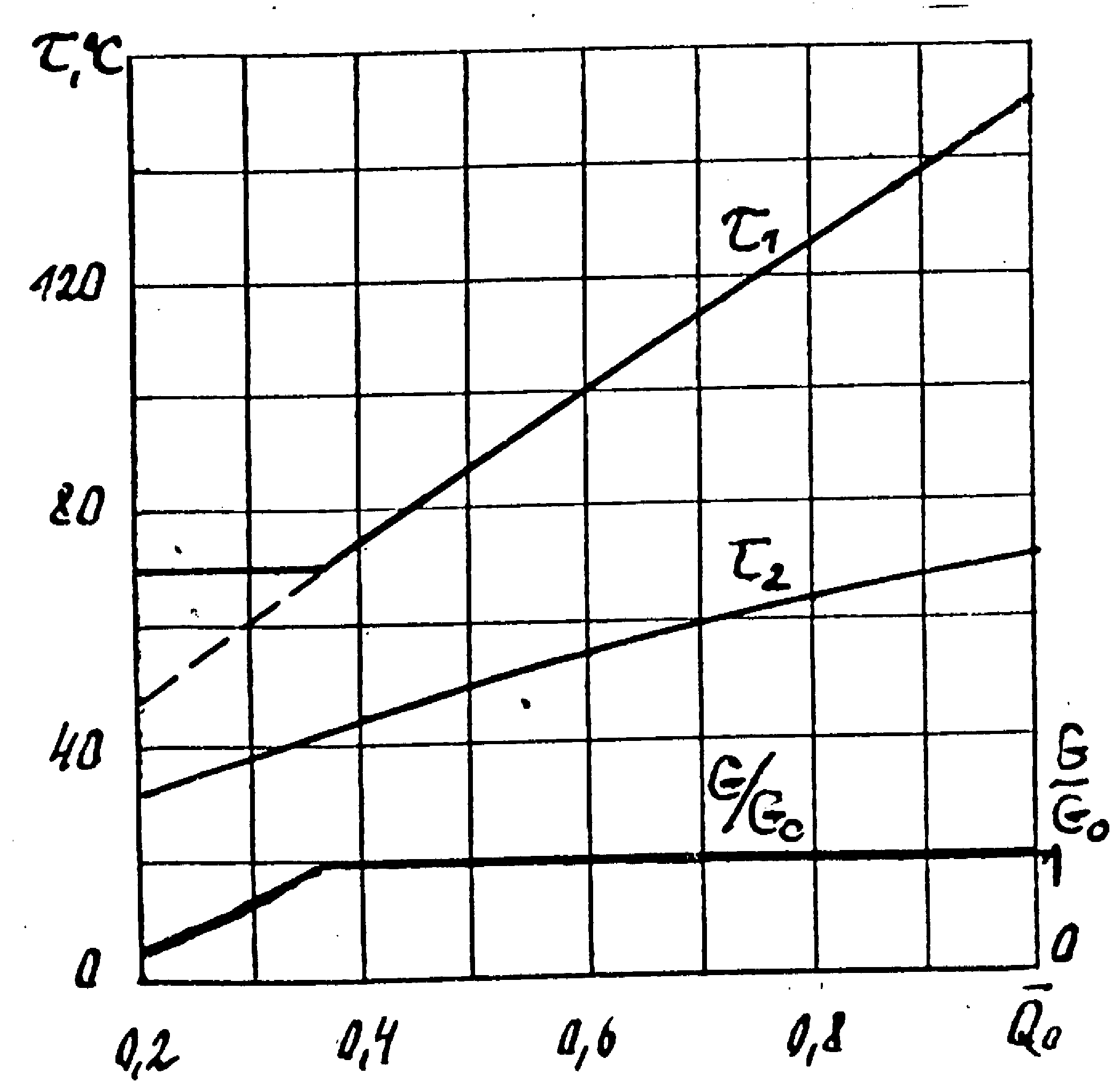

Рисунок 16 - Температурный режим теплоснабжающих систем

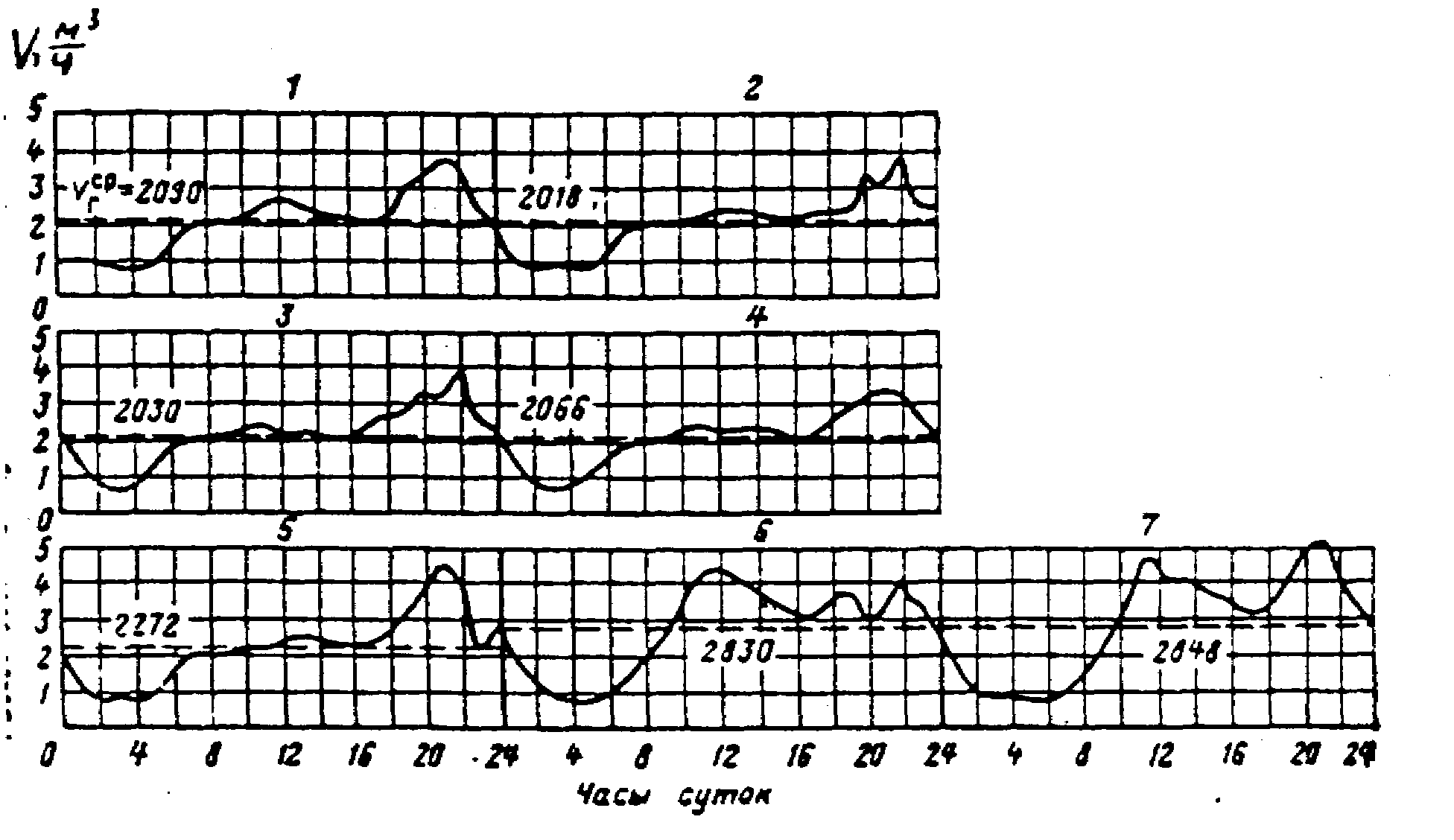

Рисунок 17 – Расходы воды на горячее водоснабжение в районе Северной ТЭЦ Ленэнерго в обычную неделю.

.

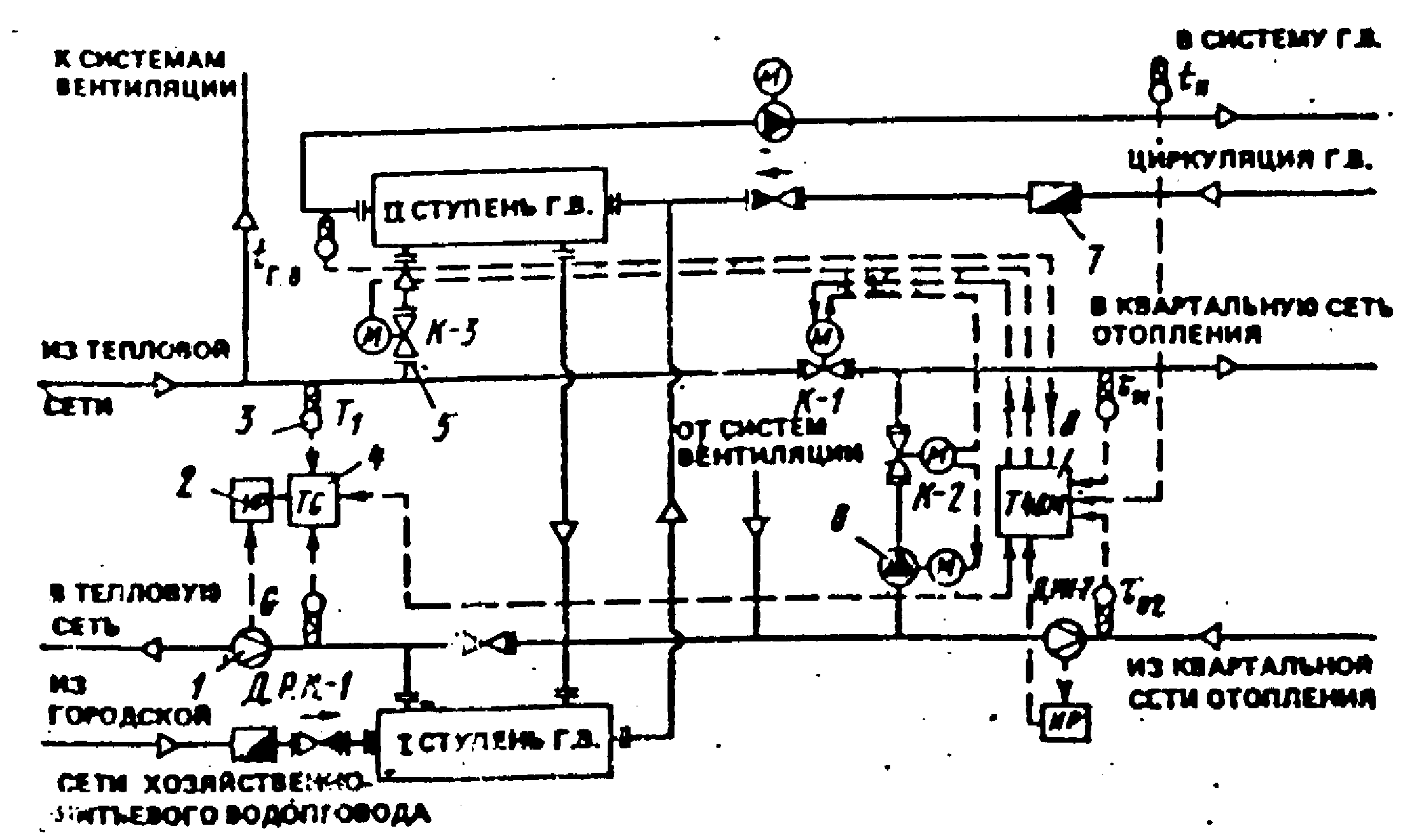

Рисунок 18 – Технологическая схема ЦТП с зависимым присоединением квартальных сетей отопления, автоматическим регулированием непосредственного расхода теплоты на отопление, температуры воды в системе горячего водоснабжения и ограничения максимального расхода сетевой воды на ввод.

1 – датчик расхода воды, 2 – преобразователи расхода, 3 – датчик температуры, 4 – теплосчетчик, 5 – регулирующий клапан с исполнительным механизмом, 6 – корректирующий насос, 7 – водомер, 8 – регулирующий прибор

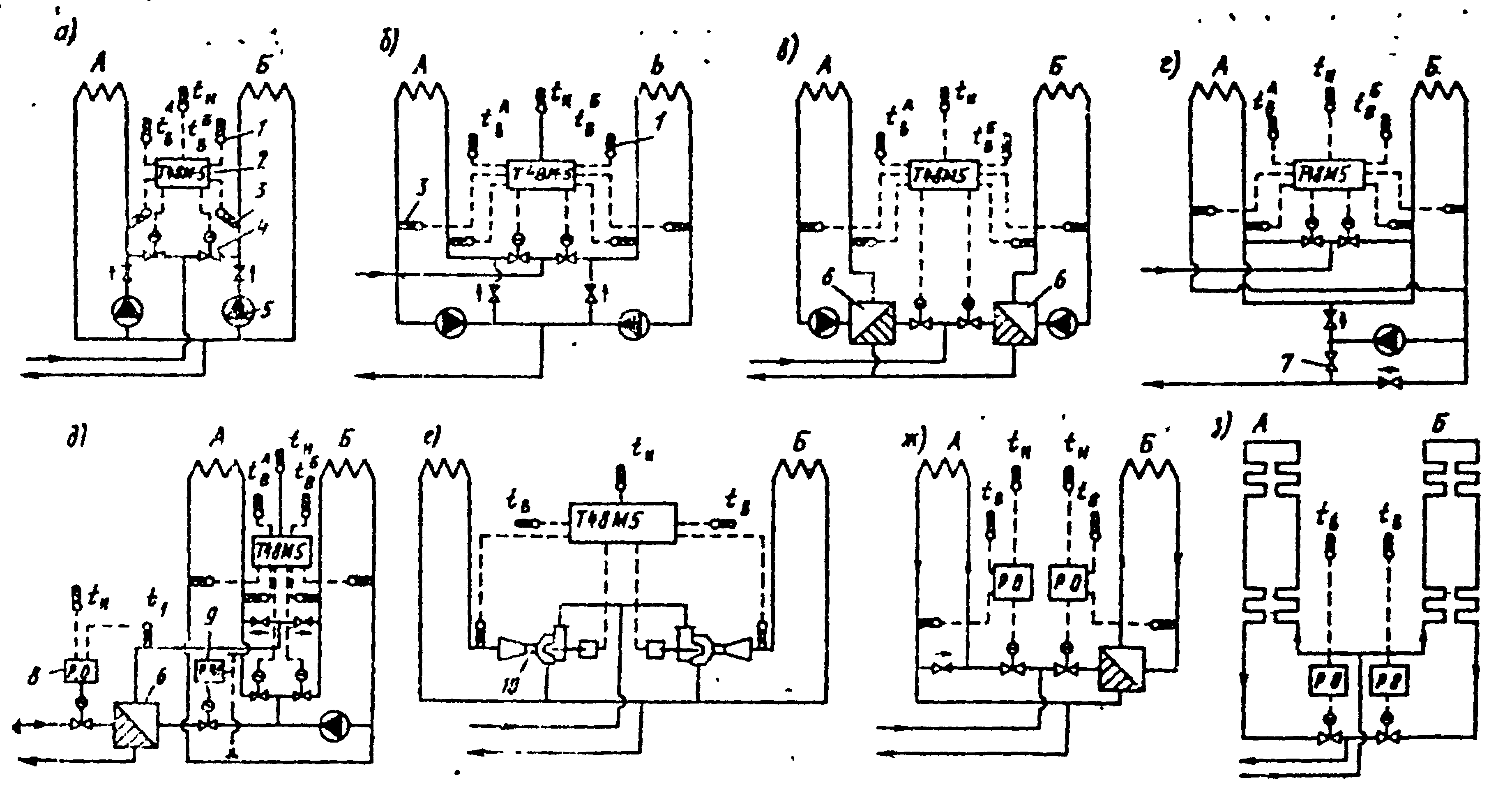

Рисунок 19 – Схемные решения пофасадного автоматического регулирования системы отопления.

1 – датчик температуры внутреннего воздуха, 2 – регулятор отопления, 3 – датчики температуры теплоносителя, 4 – регулирующие клапаны, 5 – циркуляционные насосы, 6 – водонагреватели отопления, 7 – задвижка, 8 – регулятор температуры воды, подаваемой в узел управления системами отопления, 9 – регулятор постоянства давлений в системах отопления, 10 – элеватор с регулируемым сечением сопла.

5 Энергоснабжение при теплоснабжении жилых районов
