10 Регулирование пропусками (периодическая подача тепла)

Регулирование отпуска тепла на отопление местными пропусками применяется в двухтрубных водяных тепловых сетях в период высоких наружных температур при постоянной минимально допустимой температуре воды в подающем трубопроводе для отпуска тепла на горячее водоснабжение.

Продолжительность работы систем отопления в течение суток при t_н > t_н^’’’

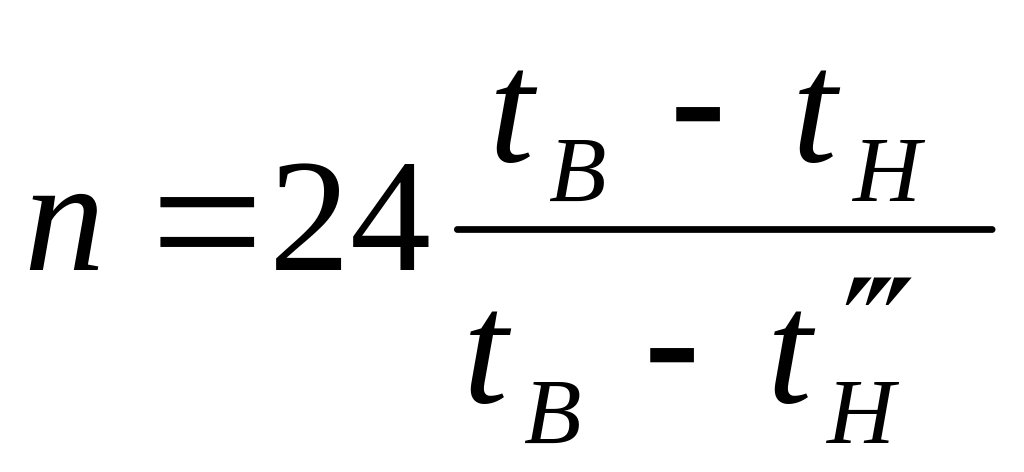

, ч/сутки (49)

Расход воды в сети

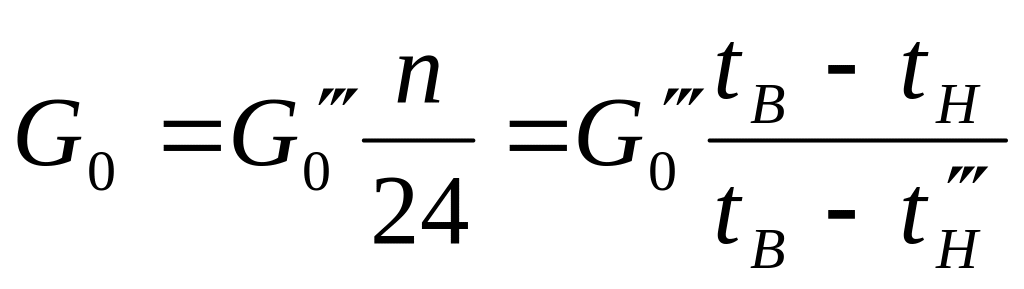

(50)

На рис.33 рассмотрен случай регулирования отпуска тепла на отопление, когда в период низких температур наружного воздуха предусмотрено качественное регулирование, а при высоких температурах наружного воздуха (t_H>t_H’’’) - регулирование местными пропусками с постоянной температурой воды ₀₁=₀₁’’’

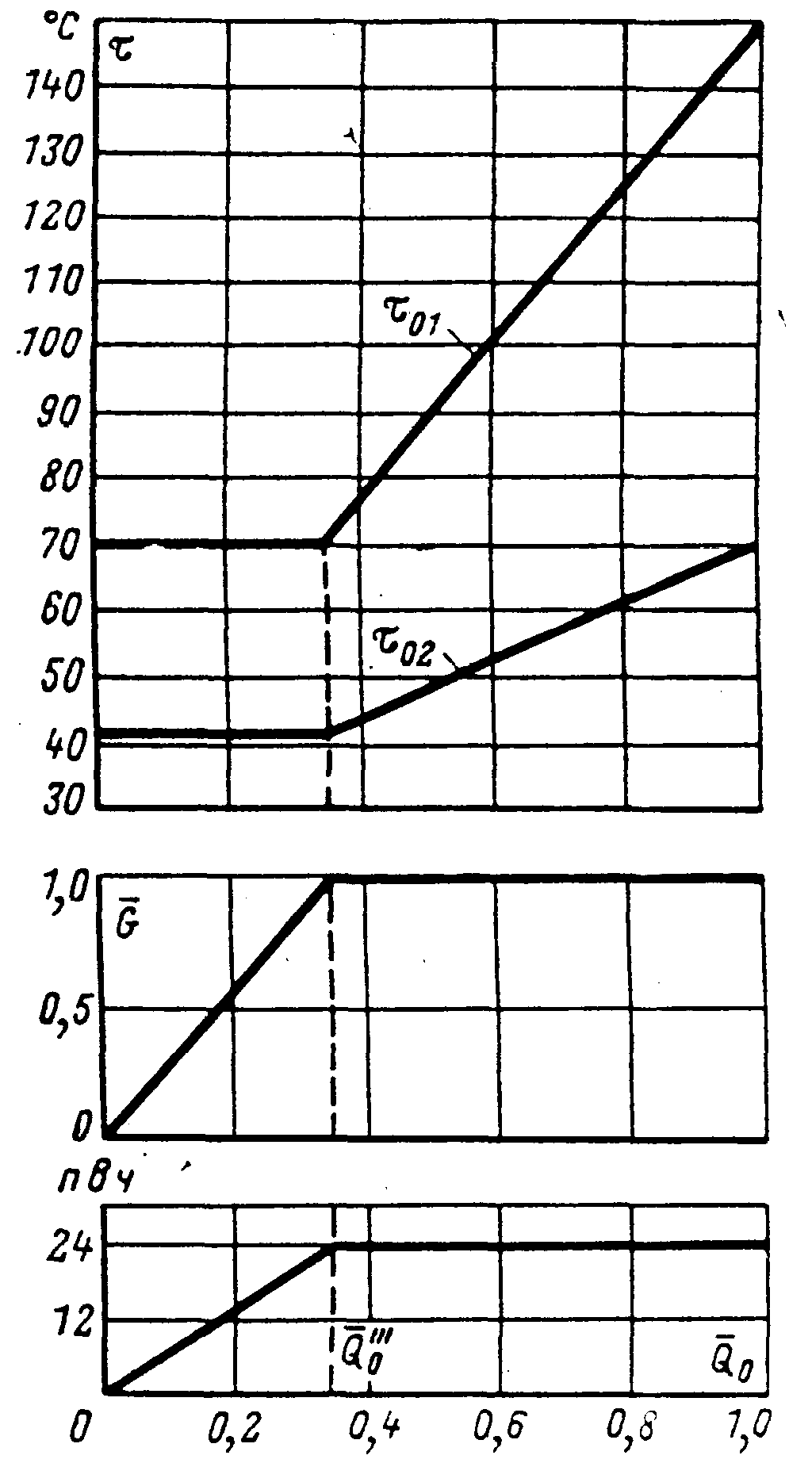

Рисунок 33 - Графики температур, относительного расхода воды и суточной длительности работы при регулировании пропусками в теплый период ( )

Таблица 6- Анализ режима работы отопительной системы.

Температура обратной воды 02	Температура воздуха в помещении
	tB<tB’	tB=tB’	tB>tB’
02ф<02р	G0ф<G0p	G0ф<G0p F0ф>F0p	F0ф>F0p
02ф=02р	G0ф<G0p F0ф<F0p	G0ф=G0p F0ф=F0p	G0ф>G0p F0ф>F0p
02ф>02р	F0ф<F0p	G0ф>G0p F0ф<F0p	G0ф>G0p

Индекс «ф» – фактический, «р» – расчетный.

11 АНАЛИЗ РАБОТЫ МЕСТНЫХ ОТОПИТЕЛЬНЫХ СИСТЕМ.

Оценка режима работы местных отопительных систем производится по температуре обратной сетевой воды ₀₂ и температуре воздуха внутри отапливаемых помещений t_в.

На основе уравнений

₀₂ = ₀₁ - ₀(₀₁ – t_в) (51)

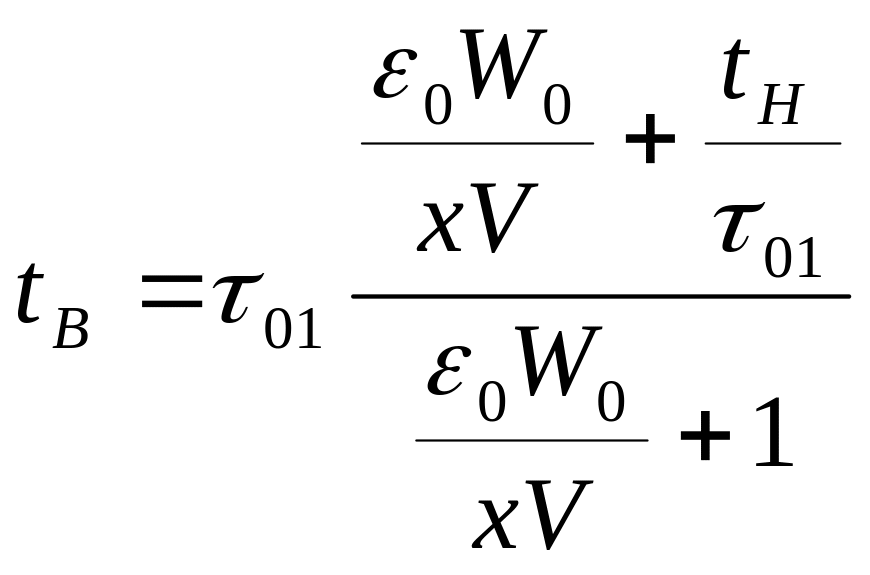

(52)

устанавливается причина отклонений фактической температуры t_в от расчетной t_в’.

В таблице 5 приведена схема для анализа режима отопительной системы при ₀₁^ф = ₀₁^р.

11.1 Регулирование разнородной тепловой нагрузки.

Обычно в городах основной тепловой нагрузкой является отопление. Существенное значение приобрело в последние годы горячее водоснабжение. Значительно меньше по величине вентиляционная нагрузка городских районов. Поэтому центральное регулирование городских районов ориентируют обычно на чисто отопительную нагрузку или на суммарную нагрузку отопления и горячего водоснабжения.

При центральном качественном регулировании по отопительной нагрузке и присоединении абонентов по параллельной или смешанной схемам (см. рис. 1.5, з и ж) или по схеме несвязанного регулирования (см. рис. 1.7, ж) расход сетевой воды на отопление на всем диапазоне непрерывной подачи тепла остается постоянным, а расход сетевой воды на вентиляционные установки и установки горячего водоснабжения, присоединенные к тепловой сети, является величиной переменной и в зависимости от расхода тепла и температурного режима тепловой сети устанавливается местными регуляторами.

11.2 Регулирование отпуска тепла на вентиляцию.

Тепловой режим систем вентиляции, присоединенных к водяным тепловым сетям, для произвольной температуры наружного воздуха определяется следующим уравнением:

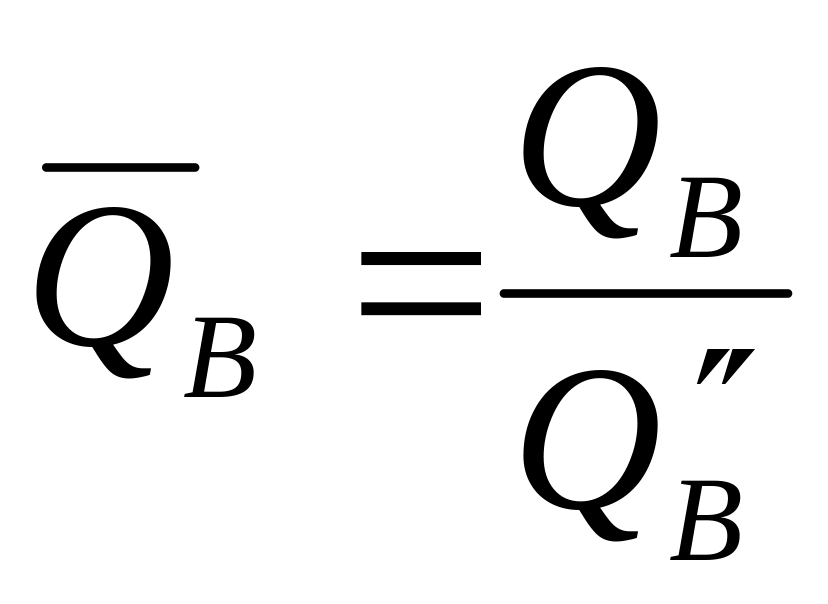

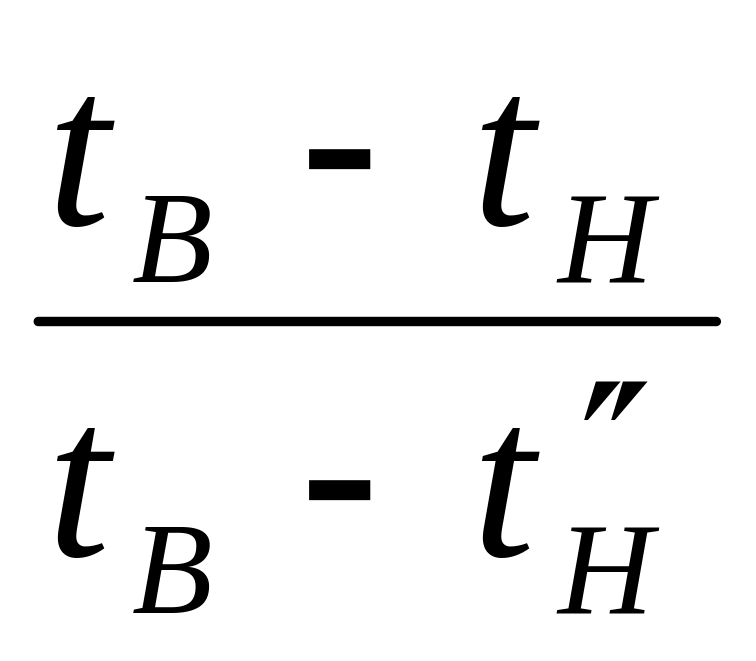

(53)

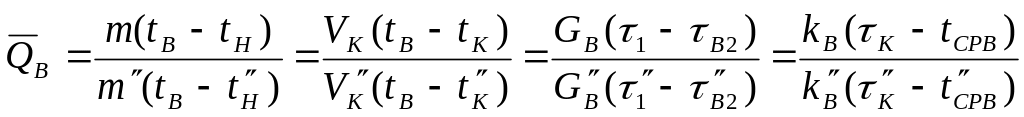

где - относительный расход тепла на вентиляцию; V_к, V_к’’ - расход воздуха через калориферы при произвольной t_н и расчетной t_н’’ температурах наружного воздуха, м³/с; m, m" - кратность вентиляции при температурах наружного воздуха t_н и t_н’’ 1/с; t_к, t_к’’ - температуры воздуха перед калориферами при температурах наружного воздуха t_н и t_н’’ (если рециркуляция воздуха отсутствует, то t_к = t_н); t_срв = 0,5(t_к + t_в), t_срв’’ = 0,5(t_к’’ + t_в’’) - средняя температура воздуха в калорифере при температурах t_н и t_н’’.

Рисунок 34 - Графики температур и расходов воды на вентиляцию при двухтрубных водяных тепловых сетях.

t_в’ = 18⁰ С; ₁’ = 150°С

Для двухтрубных водяных тепловых сетей с подачей тепла на отопление, вентиляцию и горячее водоснабжение температуру воды в подающем трубопроводе ₁ принимают по отопительному графику при t_н<t_н’’’, а при t_н>t_н’’’ постоянной (₁ = ₁’’’') (рис. 34).

Построение графика температур воды в обратном трубопроводе систем вентиляции ведется отдельно для каждого из трех диапазонов температур наружного воздуха, на которые разбивают отопительный период (рис. 34).

Температуру воды в обратном трубопроводе систем вентиляции _в2 при произвольной температуре наружного воздуха t_н определяют на основании следующих уравнений для диапазона переменной температуры воды в подающем трубопроводе и переменного расхода тепла на вентиляцию (t_н’’’>t_н>t_н’’).

_в2 = ₁ – (т₁’’ - _в2’’) (54)

для диапазона постоянной температуры воды в подающем трубопроводе (₁ = ₁’’’) и переменного расхода тепла на вентиляцию (10⁰C > t_в > t_н’’’) при количественном регулировании отпуска тепла на вентиляцию (расход наружного воздуха принят постоянным)

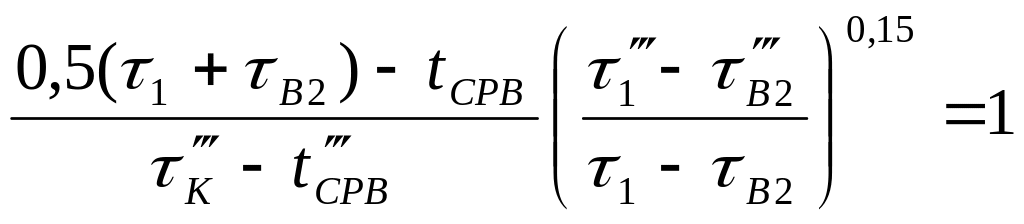

(55)

для диапазона переменной температуры воды в подающем трубопроводе и постоянного расхода тепла на вентиляцию (t_н < t_н’’) при регулировании изменением количества воды и при постоянном расходе воздуха через калориферы (за счет изменения рециркуляции)

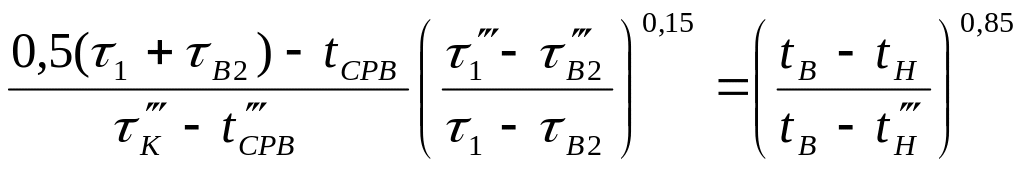

(56)
