8 Качественное регулирование отпуска тепла

Центральное качественное регулирование отпуска тепла на отопление широко применяется в городах при двухтрубных водяных тепловых сетях.

Уравнения температурных графиков качественного регулирования при отопительных приборах со свободной конвекцией (рис.30):

(41)

(42)

(43)

где:

При отопительных приборах с принудительной конвекцией воздуха (калориферы воздушного отопления) температурные графики имеют вид прямых линий и рассчитываются по формулам:

(44)

Эквивалент расхода сетевой воды при произвольной температуре наружного воздуха

(45)

Расход сетевой воды при качественном регулировании отопительной нагрузки остается постоянным при всех наружных температурах:

G₀ = G₀’ = const.

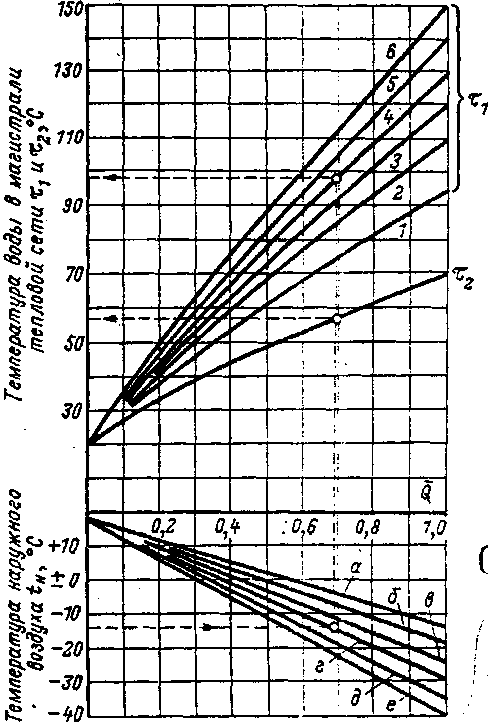

Рисунок 30 - Температурные графики качественного регулирования отопления.

t_В^’ = 18⁰C;  = 25⁰C. 1 - ₀’ = 25⁰C; 2 - ₀’ = 40⁰C;3 - ₀’ = 50⁰C; 4 - ₀’ = 60⁰C; 5 - ₀’ = 70⁰C; 6 - ₀’ = 80⁰C; б – t_H’ = -20⁰C; в – t_H’ = -25⁰C; г – t_H’ = -30⁰C; д – t_H’ = -35⁰C; е– t_H’ = -40⁰C;

9 КАЧЕСТВЕННО-КОЛИЧЕСТВЕННОЕ РЕГУЛИРОВАНИЕ ОТПУСКА ТЕПЛА

Центральное качественно-количественное регулирование отпуска тепла на отопление применяют в двухтрубных тепловых сетях с чисто отопительной нагрузкой при хорошо отрегулированных системах отопления, а также в открытых системах теплоснабжения при повышенной гидравлической устойчивости тепловой сети и малом отношении расходов тепла на горячее водоснабжение и отопление.

Рисунок 31 – Графики температур и относительных расходов сетевой воды при качественно-количественном регулировании отопительной нагрузки.

(m = 0,33) t_В^’ = 18⁰C;  = 25⁰C.

1 - ₀’ = 25⁰C; 2 - ₀’ = 40⁰C;3 - ₀’ = 50⁰C; 4 - ₀’ = 60⁰C; 5 - ₀’ = 70⁰C; 6 - ₀’ = 80⁰C; 7 – t_H’ = -15⁰C; 8 – t_H’ = -20⁰C; 9 – t_H’ = -25⁰C; 10 – t_H’ = -30⁰C; 11 – t_H’ = -35⁰C; 12 – t_H’ = -40⁰C;

Уравнения температурных графиков и относительного расхода сетевой воды при отопительных приборах со свободной конвекцией воздуха:

(46)

(47)

Значения ’, ’₀, t’₀ те же, что и в формулах (41) - (42); m - вспомогательная величина.

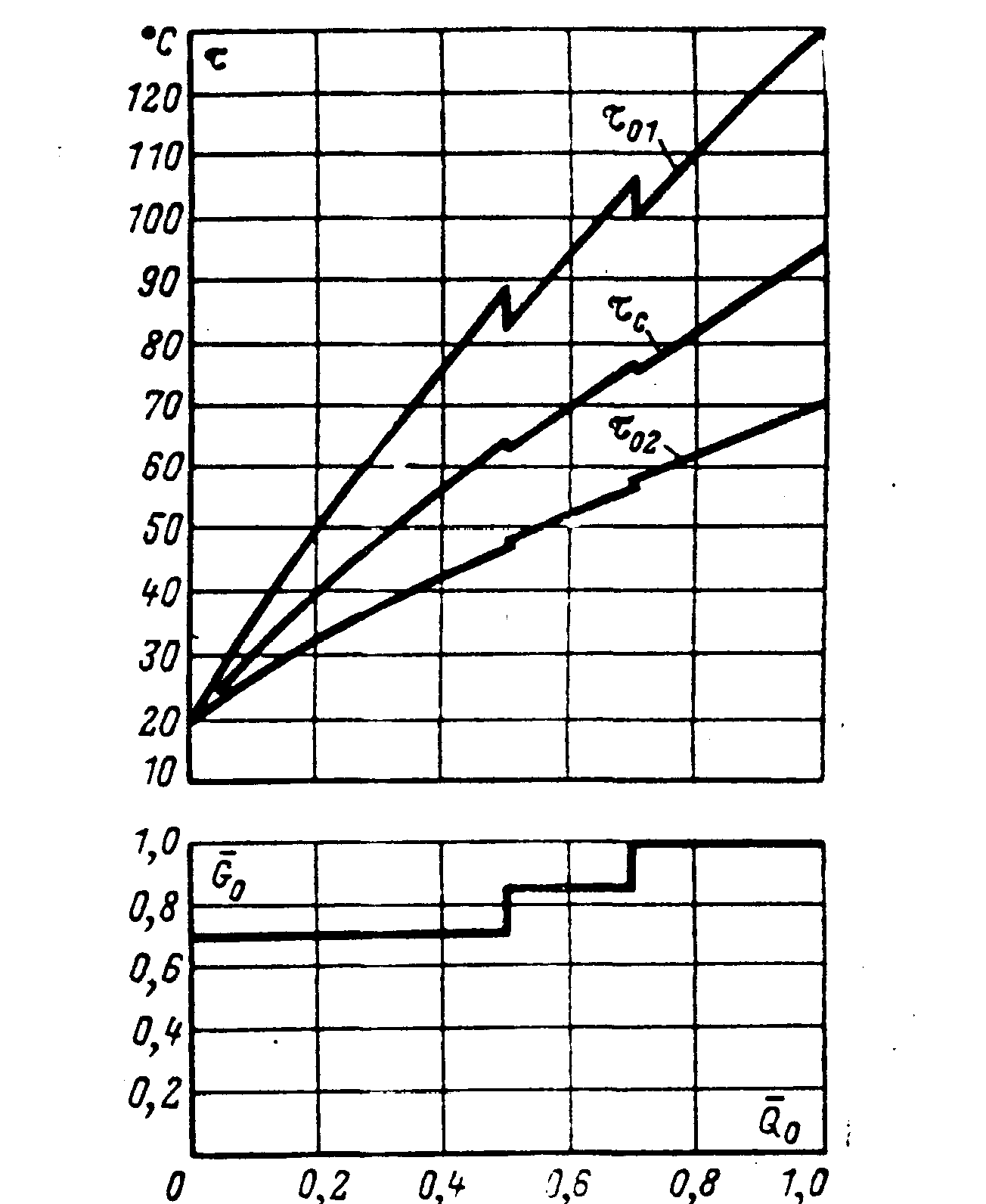

Рисунок 32 - Графики температур и относительного расхода сетевой воды при трехступенчатом регулировании отопительной нагрузки.

t_В^’ = 18⁰C;  = 25⁰C, ₀₁’ = 130⁰C; 2 - ₀₂’ = 70⁰C.

Значения температур и относительных расходов сетевой воды при качественно-количественном регулировании отпуска тепла на отопление при m=0,33 (типичная величина для данного вида регулирования) приведены на рис. 31.

Модификацией качественно-количественного регулирования является ступенчатое регулирование, при котором отопительный период делят на несколько диапазонов причем расход воды при переходе от одного диапазона к другому изменяют скачком (рис.32). Для диапазона низких температур наружного воздуха принимают максимальный расход сетевой воды G₀’, а для диапазонов с более высокой наружной температурой расходы сетевой воды Go принимают сниженными в соответствии с графиком качественно-количественного регулирования ( рис.31).

Температуры сетевой воды для каждого диапазона определяют по формулам.

(48)
