§ 20.4. Магнитные пускатели

Магнитный пускатель — это комплектное устройство, предназначенное главным образом для пуска трехфазных асин­хронных двигателей. Основной составной частью магнитного пускателя является трехполюсный контактор переменного тока. Кро­ме того, контактор имеет кнопки управления и тепловые реле.

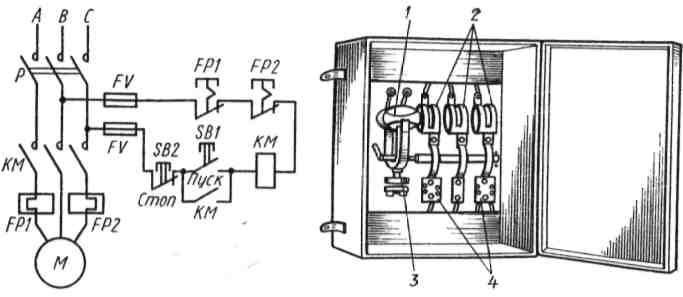

Схема включения трехфазного асинхронного двигателя с короткозамкнутым ротором показана на рис. 20.4. Для пуска элект­родвигателя М нажимается кнопка SB1 («Пуск»). Через катушку контактора КМ проходит ток, электромагнит контактора срабатывает, и замыкаются все его контакты, которые на схеме обоз­начаются теми же буквами КМ. Силовые контакты КМ подклю-

Рис. 20.4. Схема включения трех- Рис. 20.5. Конструкция неревер-

фазного асинхронного электро- сивного магнитного пускателя

двигателя с магнитным пускате­лем

чают на трехфазное напряжение обмотку электродвигателя М. Параллельно кнопке SB1 подсоединены блокировочные контак­ты КМ. Так как они замкнулись, то после отпускания кнопки SB1 катушка контактора получает питание по этим контактам. Сле­довательно, для включения электродвигателя не надо все время держать кнопку нажатой: достаточно ее один раз нажать и от­пустить. Для остановки электродвигателя служит кнопка SB2 («Стоп»), при нажатии которой разрывается цепь питания кон­тактора КМ. Для защиты электродвигателя от перегрева служат тепловые реле FP1 и FP2, чувствительные элементы которых включаются в две фазы электродвигателя, а размыкающие кон­такты, обозначенные теми же буквами, включены в цепь пита­ния катушки контактора КМ. Для защиты самой схемы управле­ния служат плавкие предохранители FV. На схеме показан также рубильник Р, который обычно замкнут. Его размыкают лишь в том случае, когда собираются проводить ремонтные работы. По­добная схема является типовой, она применяется во всех случаях, когда не требуются изменение направления вращения (реверс) электродвигателя и интенсивное (принудительное) торможение.

На рис. 20.5 показана конструкция нереверсивного магнитно­го пускателя, который смонтирован в ящике с открывающейся крышкой. Электромагнитный механизм 1 контактора при сраба­тывании перемещает три подвижных контакта 2, размещенных в дугогасительных камерах. Одновременно переключаются блокиро­вочные контакты 3. Последовательно с двумя главными контакт­ными узлами включены тепловые реле 4.

Кнопки «Пуск» и «Стоп» обычно находятся вне ящика пуска­теля, они размещены на пульте управления под рукой у рабочего. Кнопка «Стоп» имеет красный цвет. Реверсивная схема включе-

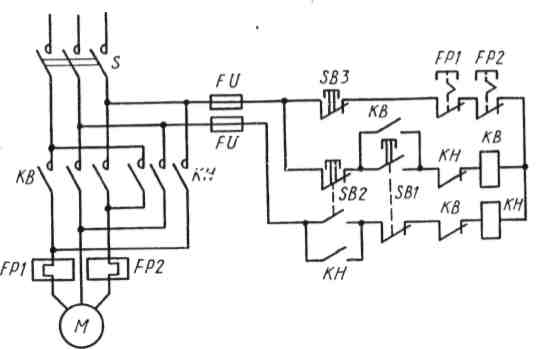

Рис. 20.6. Схема включения трехфазного асинхронного элек­тродвигателя с реверсивным магнитным пускателем

ония трехфазного асинхронного двигателя показана на рис. 20.6. Для того чтобы реверсировать (изменить направление вращения) трехфазный асинхронный двигатель, необходимо изменить поря­док чередования фаз на обмотке статора. Например, если для прямого вращения фазы подключались в последовательности ABC, то для обратного вращения необходима последовательность АСВ. Поэтому в состав реверсивного магнитного пускателя входят два контактора: KB для вращения вперед и КН для вращения назад. Кроме того, реверсивный магнитный пускатель имеет три кнопки управления и тепловые реле. В ряде случаев в комплект магнит­ного пускателя входят пакетный переключатель и плавкие предохранители. Схема (рис. 20.6) работает следующим об­разом.

Для включения электродвигателя М в прямом направлении не­обходимо нажать кнопку SB1 («Вперед»). При этом срабатывает контактор KB и своими силовыми контактами подключает к трех­фазной сети обмотки электродвигателя. Одновременно блокировочные контакты KB разрывают цепь питания катушки контакто­ра КН, чем исключается возможность одновременного включения обоих контакторов. Для включения электродвигателя в обратном направлении необходимо нажать кнопку SB2 («Назад»). В этом случае срабатывает контактор КН и своими силовыми контактами подключает к трехфазной сети обмотки электродвигателя. После­довательность соединения фаз теперь иная, чем при срабатывании контактора KB: две фазы из трех поменялись местами. При сра­батывании контактора КН его блокировочные контакты разрыва­ют цепь питания катушки контактора КВ. Нетрудно видеть, что при одновременном включении контакторов KB и КН произошло бы короткое замыкание двух линейных проводов трехфазной сети друг на друга. Для того чтобы исключить такую аварию, и нуж­ны блокировочные размыкающиеся контакты контакторов KB и КН. Следовательно, если подряд нажать обе кнопки (SB1 и SB2), то включится только тот контактор, кнопка которого была нажа­та раньше (пусть даже на мгновение).

Для реверса электродвигателя надо предварительно нажать кнопку SB3 («Стоп»). В этом случае блокировочные контакты подготавливают цепь управления для нового включения. Для на­дежной работы необходимо, чтобы силовые контакты контактора разомкнулись раньше, чем произойдет замыкание блокировочных контактов в цепи другого контактора. Это достигается соответст­вующей регулировкой положения блокировочных контактов по хо­ду якоря электромагнитного механизма контактора. Для блоки­ровки кнопок SB1 и SB2 используются замыкающиеся блокиро­вочные контакты соответствующего контактора, подключенные па­раллельно кнопке.

Необходимо исключить одновременное срабатывание обоих контакторов, для чего используют двойную или даже тройную блокировку. Для этой цели в схеме рис. 20.6 применяют двухцепные кнопки SB1 и SB2. Например, кнопка SB1 при нажатии за­мыкает свои контакты в цепи контактора KB и разрывает свои контакты в цепи контактора КН. Аналогично работает двухцепная кнопка SB2. Кроме того, реверсивные магнитные пускатели могут иметь механическую блокировку с перекидным рычагом, препят­ствующим одновременному срабатыванию электромагнитов кон­такторов. Контакты тепловых реле FP1 и FP2, включенные в две фазы обмотки электродвигателя, отключают цепь питания катушек обоих контакторов при длительном протекании большого тока, чтобы не допустить перегрева обмоток. Для защиты схемы уп­равления служат плавкие предохранители FV.

Магнитные пускатели и контакторы выбирают по номинально­му току электродвигателя с учетом условий эксплуатации. В про­мышленности применяются магнитные пускатели серий ПМЕ и ПМЛ с прямоходовыми контакторами и серии ПАЕ с подвижной системой поворотного типа.
