Гидромеханический расчёт спиральной камеры.
Графоаналитический расчет - 1 методу
Принимаем
металлическую спиральную камеру с углом
охвата в плане
=345°. При
расчетном напоре
=
11 м скоростной
коэффициент
При этом средняя скорость во входном сечении спирального канала
Расход воды через турбину при номинальной мощности N = 490кВт
;
Расход во входном сечении спиральной камеры
;
Расчеты по определению радиусов меридиональных сечений и радиусов наиболее удаленных от оси точек этих сечений при различных углах ведутся на основе формулы .

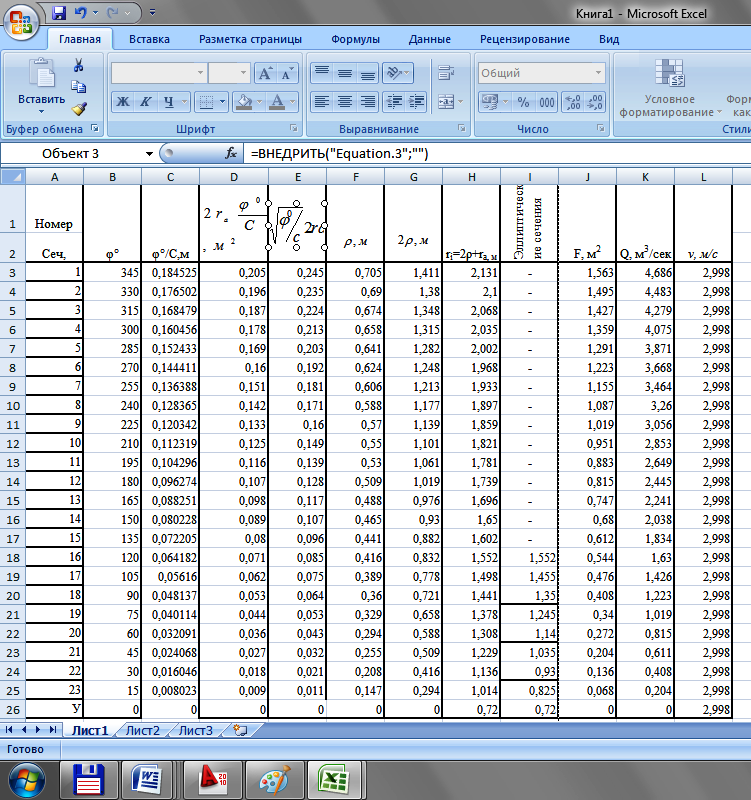

Результаты этих расчетов представлены в табл. 3.

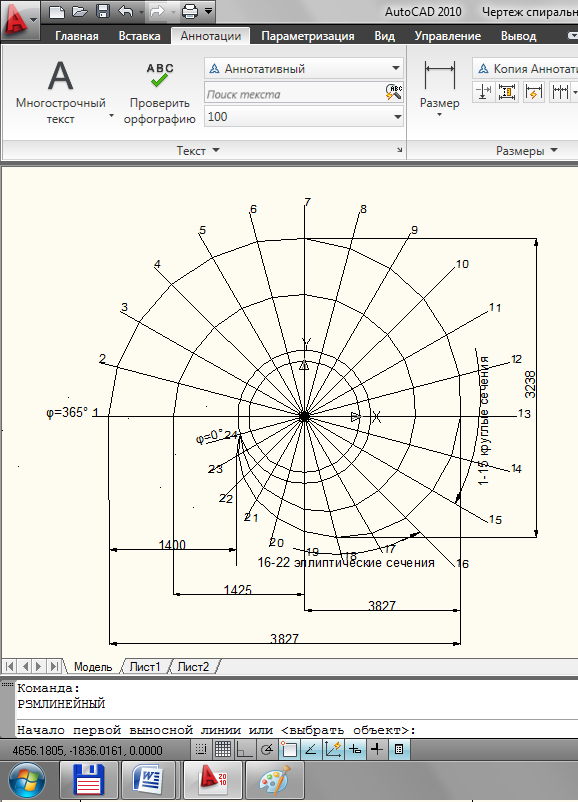

На рис. 1 представлен теоретический чертеж камеры, построенный на основе выполненных выше расчетов.
Следует
заметить, что ближайшие к зубу радиальные
сечения (16—22) имеют эллиптическую форму.
Размеры эллипсов определяются расчетом,
принимая
.
К
расчету металлической спиральной камеры
по 1 методу Таблица 3
Металлические спиральные камеры изготовляются сварными из листовой стали или стальными литыми. Для удобства изготовления и возможности транспортировки крупные камеры выполняют из отдельных звеньев, образуемых радиальными сечениями. Звенья спирали соединяются со статором при помощи сварки.
Р
ис.
1 Теоретический чертеж металлической
спиральной камеры
поворотно-лопастной турбины ПЛ20/811
по 1 методу.
Аналитический расчёт - метод 2.
Расчёт металлической спиральной камеры по закону постоянства средней скорости (VСР = Const) ведётся в следующей последовательности:
а) задаются углом βi0;
б) по заданному значению βi0 определяем расход, соответствующий этом сечению по формуле:
;
в) по полученному значению Qi находим площадь поперечного сечения Fi из формулы:
г) по найденной площади определяется радиус спирали ρi по зависимости:
Fi =
π·ρi2
д) внешний радиус спирали определяется
по формуле;

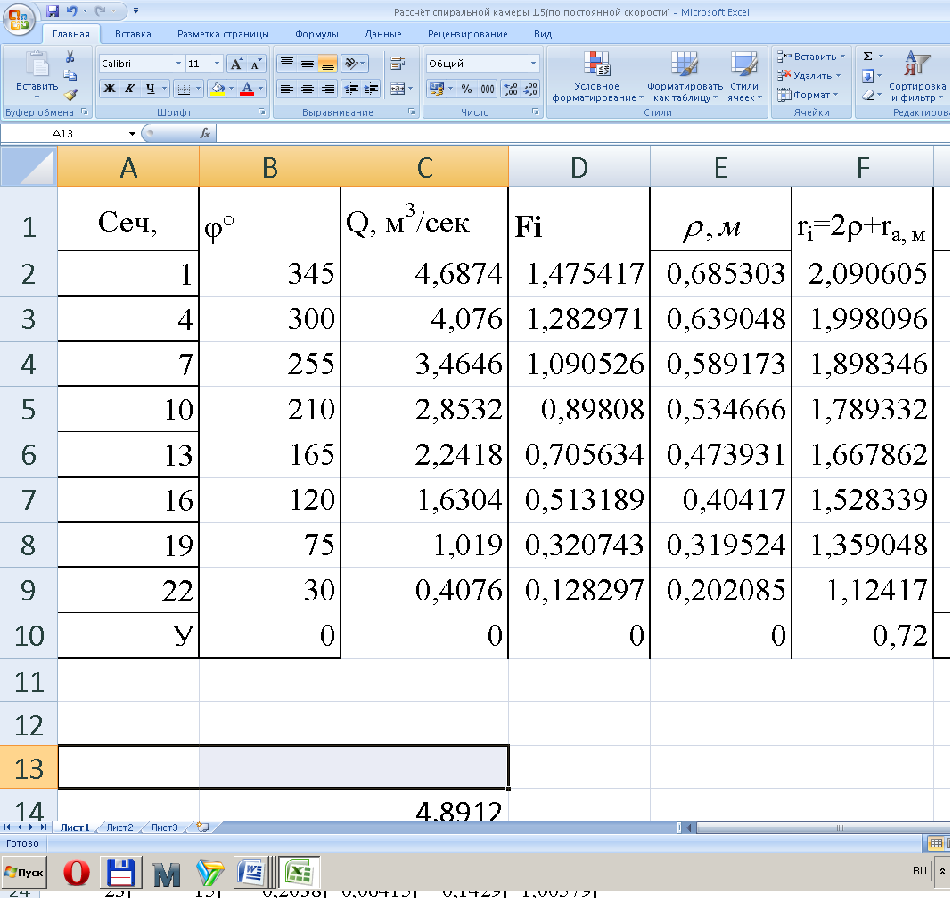

Расчёты по 2 методу приведены в таблице 4:

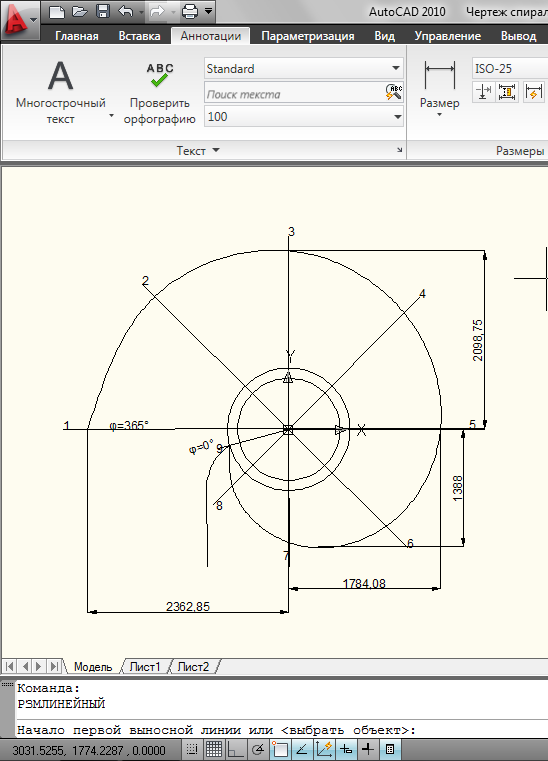

По полученным значениям Ri расcчитаным по 2 методу строится плановое очертание спирали.
Графический расчет – метод 3.
Расчёт спиральной камеры по закону постоянства площадей (Vur = Const) начинается с решения уравнений:
для металлической камеры:
или
Решение этих уравнений выполнено и составлены номограммы для расчёта спиральных камер.
Номограммы составлены для углов охвата металлических камер – 3450.
а) Определяем приведённый расход по формуле
б) На левой половине номограммы по оси абсцисс откладываем значение расчётного напора
Нрас=11,1 м
в) Восстанавливаем перпендикуляр до пересечения с кривой найденного приведённого расхода.
г) От точки пересечения проводим горизонталь до пересечения с кривой, соответствующей принятому углу охвата β0 = 3450.
д) От точки пересечения опускаем вертикаль вниз.
е) Из точек пересечения вертикали с кривыми узлов охвата проводим горизонтали до пересечения с осью ординат ”А”:
ж) Площадь сечения определяется по формуле:
F = A·D12
где D1 – диаметр рабочего колеса турбины.
з) Так как угол охвата (β0´) спирали не отличается от 3450 – для металлической, значения ”А” будут исстиными.

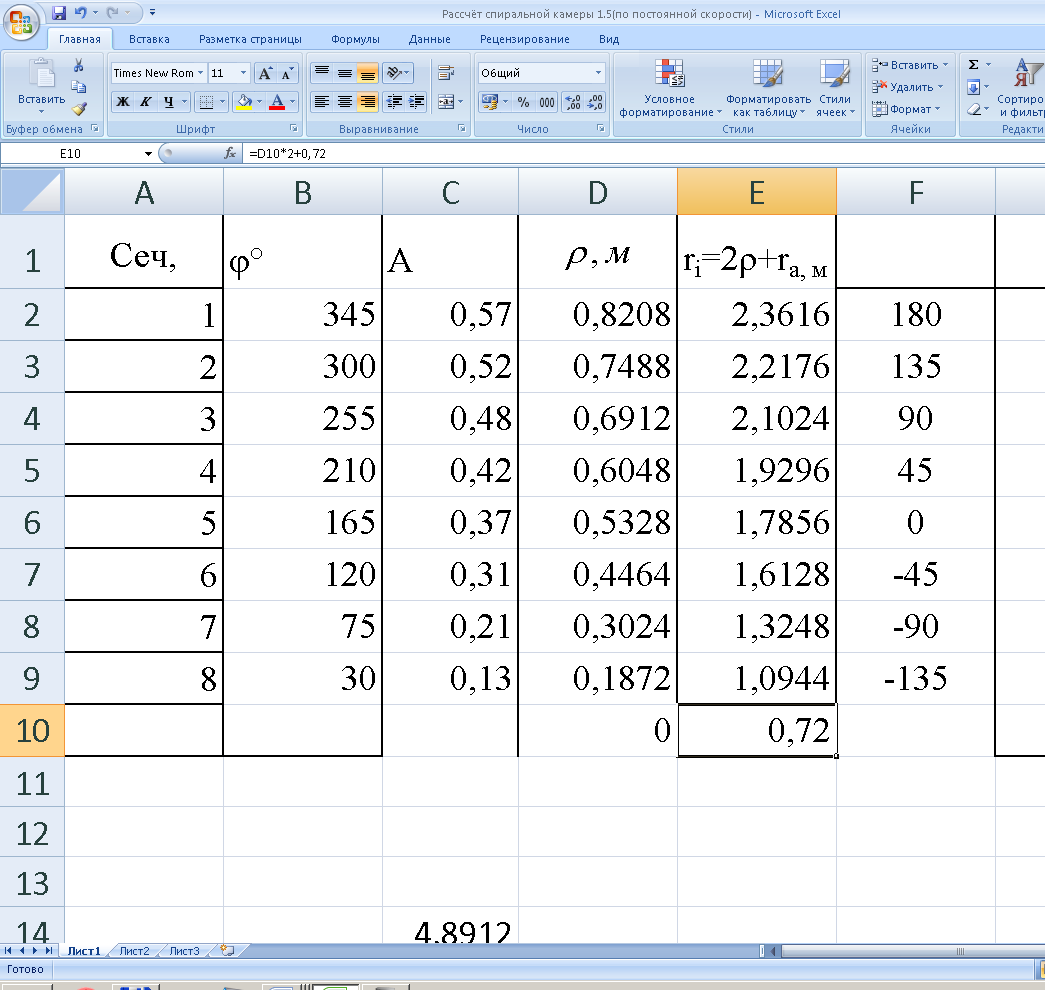

Расчёты по 3 методу приведены в таблице 5.
таблица 5

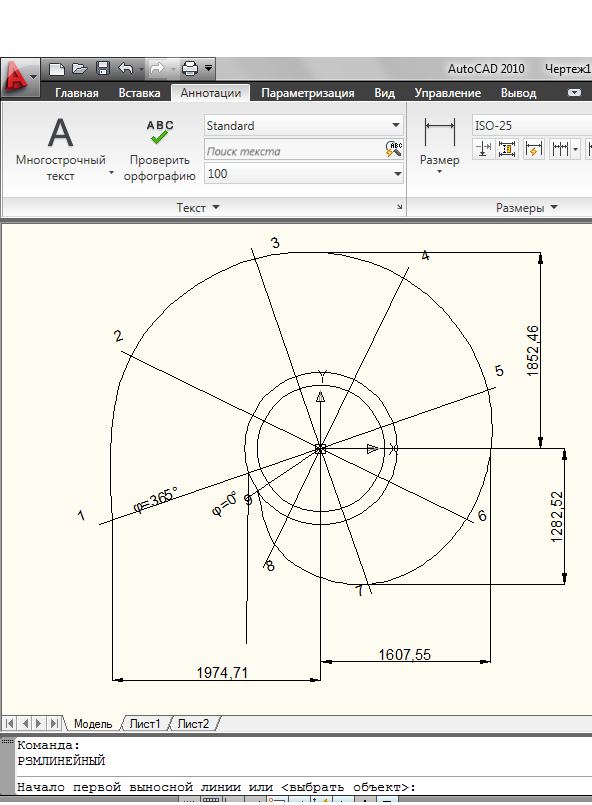

Построение по 3 методу представлено на рисунке.
Отсасывающая труба.
Принимаем изогнутую отсасывающую трубу с коленом типа 4Н, так как она рекомендуется для рабочего колеса типа Л20/811.С такой трубой были выполнены модельные испытания.В соответствии с эскизом
проточной части испытанной модели (рис. 115[1]) рассматриваемая отсасывающая труба для турбины с D1=1.2 м будет иметь следующие основные размеры. Основные размеры отсасывающей трубы типа 4Н для турбины с D1=1.2м
h=3.12 м B5=4.9м
L=6 м L1=5.4 м
F5=19.28 м2 F3 =5.4 м2
Удельная кинетическая энергия, вычисленная по средним скоростям, при расчетном расходе через турбину Q0 =5 м3/сек, составляет:
во входном сечении
;
в выходном сечении
%
