Приклад розрахунку
Розрахувати LC-фільтр нижніх частот з частотою зрізу 47 кГц, для використання з опором навантаження 1 кОм.
Розв’язання:
Дано
За формулами (3):
2.2 LC-фільтри верхніх частот
Найпростіший Г-подібний LC-фільтр верхніх частот показано на рис.6. в фільтрах верхніх частот також використовується той факт, що конденсатори й котушки індуктивності ведуть себе абсолютно протилежно по відношенню до змінного струму.
(4)

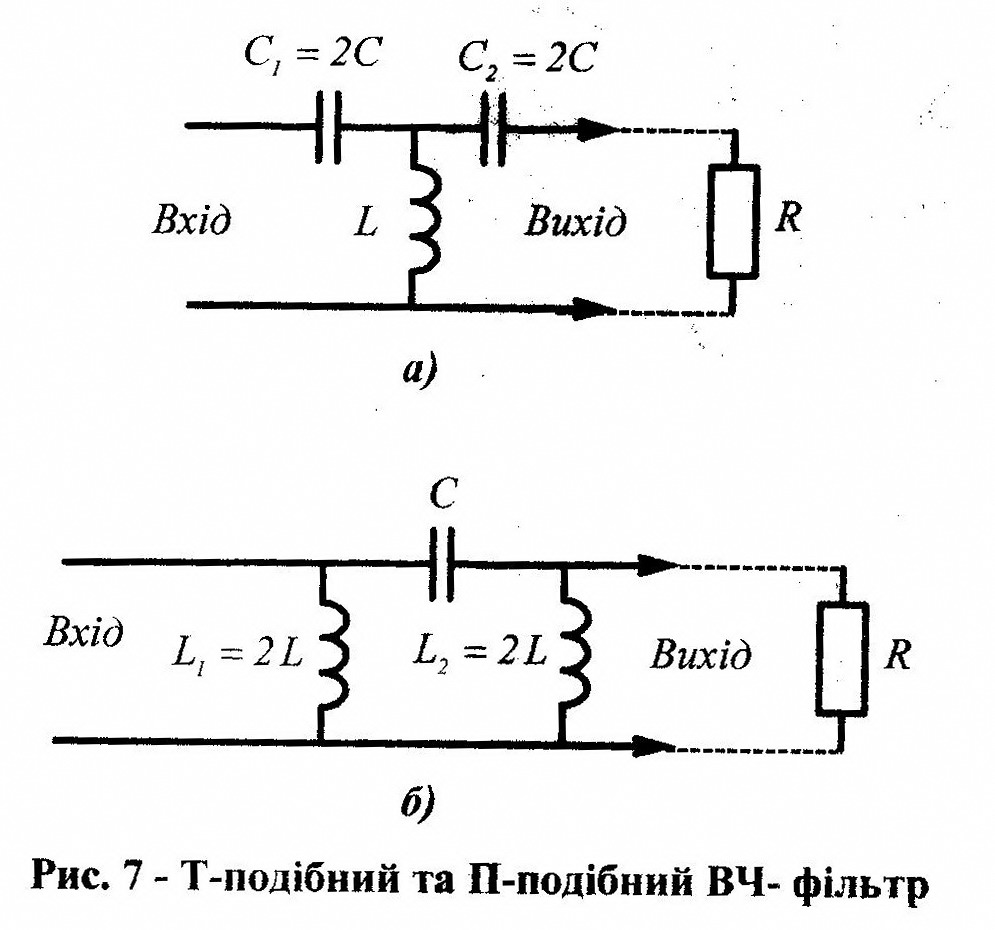

Для покращення крутизни затухання також використовуються Т-подібні (рис.7а) і П-подібні (рис.7б) фільтри. Основні співвідношення (4) для них зберігаються.
Приклад розрахунку
Розрахувати LC-фільтр верхніх частот П-типу з частотою зрізу 80 кГц.
Розв’язання:
Дано
оскільки
опір навантаження не задано, то обираємо
його з конструктивних міркувань
За формулами (4):
2.3 Режекторний lc-фільтр

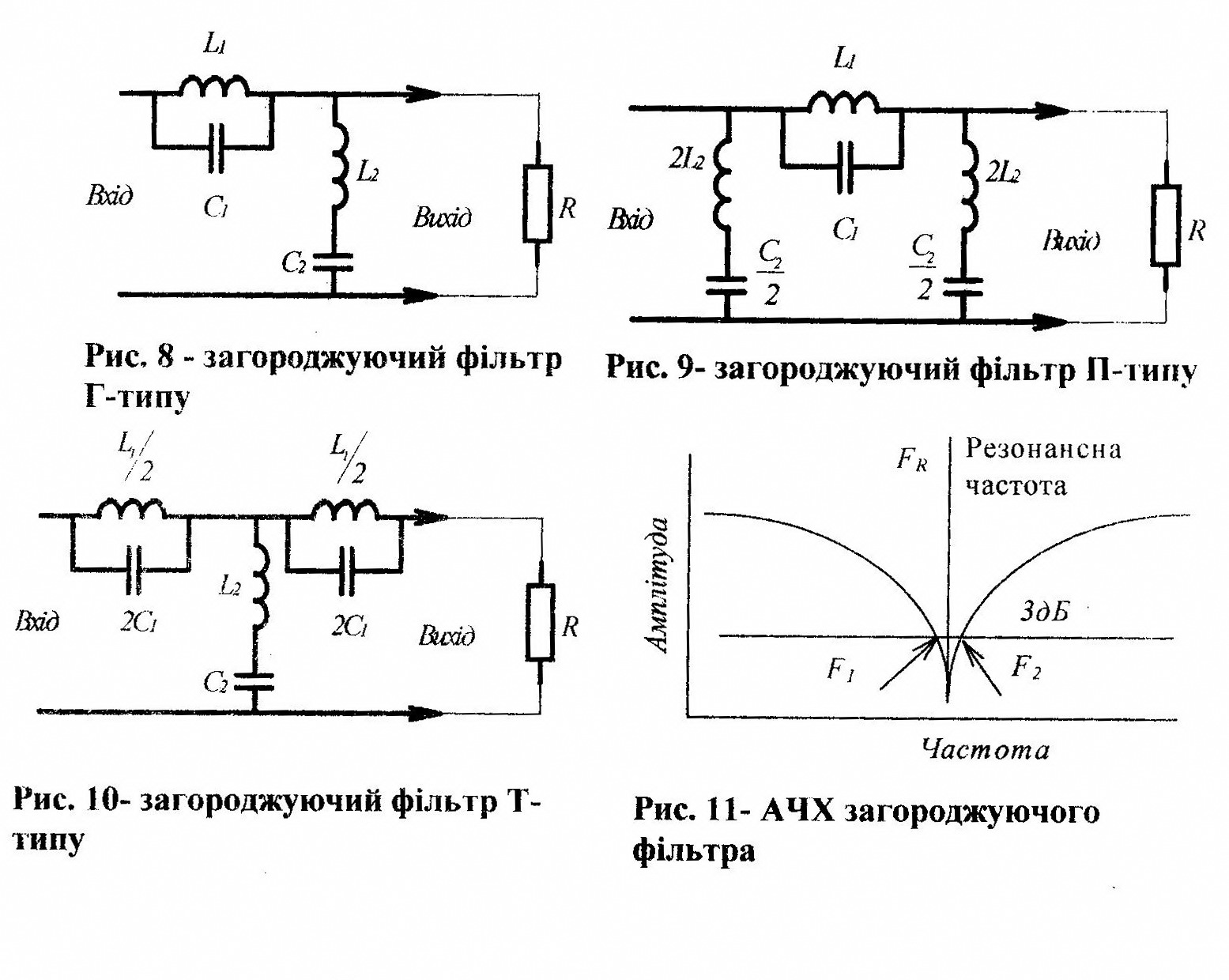

В режекторному фільтрі виккористовується різниця опорів послідовної і паралельної резонансних LC-ланок. Паралельна LC-ланка на резонанснй частоті має максимальний опір, а послідовна – мінімальний. Об’єднання двох таких ланок і дає загороджуючий фільтр. Такі фільтри також бувають трьох типів: Г(рис.8), П(рис.9), Т(рис.10). АЧХ таких фільтрів наведена на рис.11; а основні залежності наведено нижче:
Приклад розрахунку
Необхідно розрахувати загороджуючий фільтр, що затримує сигнали в діапазоні частот від 10 до 500 кГц, розрахований на опір навантаження 500 Ом.
Розв’язання:
За умовою маємо
і
2.3 Смуговий lc-фільтр
Смуговий фільтр також побудований на якісній різниці опорів послідовної і паралельної резонансних ланок в залежності від частоти. Ці дві ланки об’єднані в схеми смугових типів П та Т-типу (рис.13 та 14 відповідно). А їх АЧХ зображено на рис.15. На рис.12 зображено вхідну ланку такого фільтра, з якої отримуються ланки П та Т-типу.
Приклад розрахунку
Розрахувати вихідну ланку фільтра з смугою пропускання від 30 до 330 кГц.
Розв’язання:
За
умовою маємо
обираємо опір навантаження R=1000 Ом.
3 LC-фільтри m-типу
При
необхідності більш стійкої фіксації
частоти зрізу використовують фільтри
m-типу. Фільтр m-типу отримують з фільтра
К-типу шляхом додавання іншого компонента
в паралельну або послідовну гілку.
Фільтр m-типу розраховується так, що
максимальне ослаблення досягається на
частоті F∞
за
частотою зрізу FC.
Параметри компонентів кола взаємопов’язані
за допомогою константи m, яка визначається
співвідношенням частоти зрізу FC
і частоти безкінечного послаблення F∞.
Константа m виражається дробом між 0 і
1 і здебільшого має величину близько
0,6. При більш різко вираженій частоті
зрізу
константа
m близька до нуля.
На рис.16 зображена початкова ланка НЧ-фільтру m-типу, з якої можна отримати ланки Т-типу (рис.17) або П-типу (рис.18). АЧХ цього типу фільтрів зображена на рис.19; FC – частота зрізу, а F∞ – частота максимального затухання. Формули для розрахунку наведено нижче:
3.2 ВЧ-фільтр
Для обчислення параметрів цих фільтрів використовують такі співвідношення:
