2 Газонаполнительные станции (гнс)
Газонаполнительная станция (ГНС) сжиженных углеводородных газов (СУГ) предназначена для приема, хранения и снабжения сжиженным газом населения, коммунально-бытовых, промышленных и сельскохозяйственных потребителей.
ГНС позволяет осуществлять следующие операции:
прием СУГ от поставщика, поступающих, в основном, в железнодорожных цистернах;
слив СУГ в резервуары базы хранения;
хранение СУГ в наземных и подземных резервуарах;
слив неиспарившихся остатков и слив СУГ из баллонов, имеющих неисправности;
наполнение баллонов и автоцистерн;
прием пустых и выдача наполненных баллонов;
ремонт и переосвидетельствование баллонов;
доставка сжиженных газов потребителям в баллонах и автоцистернах.
ГНС состоит из комплекса сооружений, цехов и оборудования, которые размещаются на территории, разделенной на две зоны: производственную и вспомогательную.
В производственной зоне располагаются следующие здания и сооружения:
насосно-компрессорное отделение для обеспечения перекачек СУГ;
резервуары для приема и хранения СУГ;
сливно-наливная эстакада с железнодорожной веткой для приема СУГ;
наполнительное отделение с погрузочно-разгрузочными площадками для баллонов, в котором производятся все операции с баллонами, начиная от приема пустых баллонов и кончая отправкой наполненных баллонов потребителям;
о
тделение
слива неиспарившихся остатков газа из
баллонов, замены неисправных вентилей
и клапанов, дегазации, освидетельствования
баллонов;колонки для налива СУГ в автоцистерны и слива из автоцистерн;
колонки для заправки газобаллонных автомашин;
внутриплощадочные газопроводы;
воздушная компрессорная;
резервуары для слива неиспарившихся газов;
трубопроводы систем водоснабжения, канализации и теплоснабжения;
железнодорожные и автомобильные весы.
Во вспомогательной зоне расположены:
здание блока вспомогательных помещений;
механические мастерские;
лаборатория;
котельная;
противопожарные резервуары;
насосная станция противопожарного водоснабжения;
т
рансформаторная
электроподстанция.
Г
азонаполнительные
станции для заправки
автомобилей газом пропан-бутан

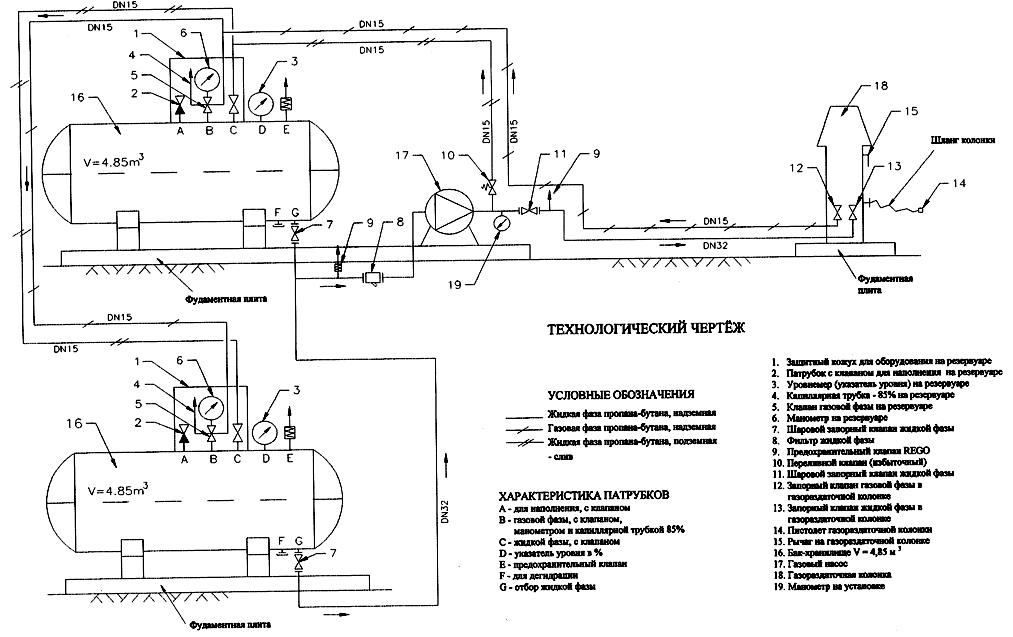

Станция состоит из:
резервуаров для хранения
насосов
трубопроводов
отсекающего и предохраняющего оборудования
Все это крепится на самонесущей раме, облегчающей транспортировку и монтаж.
3
Газораспределительная станция
Р
исунок-
Принципиальная схема газораспределительной
станции
Газораспределительная станция (ГРС) , служит для понижения давления газа до уровня, необходимого по условиям его безопасного потребления
По назначению различают несколько типов ГРС:
станции на ответвлении магистрального газопровода (на конечном участке его ответвления к населённому пункту или промышленному объекту) производительностью от 5—10 до 300—500 тыс. м3 в час;
промысловая ГРС для подготовки газа (удаление пыли, влаги), добытого на промысле, а также для снабжения газом близлежащего к промыслу населённого пункта;
контрольно-распределительные пункты, размещаемые на ответвлениях от магистральных газопроводов к промышленным или сельскохозяйственным объектам, а также для питания кольцевой системы газопроводов вокруг города (производительностью от 2—3 до 10—12 тыс. м³ в час);
автоматическая ГРС для снабжения газом небольших населённых пунктов, совхозных и колхозных посёлков на ответвлениях от магистральных газопроводов (производительностью 1—3 тыс. м³ в час):
газорегуляторные пункты (ГРП) (производительностью от 1 до 30 тыс. м³ в час) для снижения давления газа и поддержания его на заданном уровне на городских газовых сетях высокого и среднего давления; газорегуляторные установки для питания газовых сетей или целиком объектов с расходом газа до 1,5 тыс. м3 в час.
