МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ
Національний університет “Львівська політехніка”
Інститут енергетики та систем керування
Лекція №
з дисципліни «Промислова електроніка та перетворювальна техніка»
Ведені мережею (залежні) однофазні інвертори
Львів 2011
Ведені мережею (залежні) однофазні інвертори
Інвертуванням називають процес перетворення енергії постійного струму в енергію змінного струму. Ведені мережею інвертори здійснюють таке перетворення з пересиланням енергії в мережу змінного струму, тобто вирішують задачу обернену до задачі випрямлення. Ведені мережею інвертори виконують за тими ж схемами, що й керовані випрямлячі. Перед тим, як розглянути електромагнітні процеси в інверторах, спочатку виділимо основні моменти, які відрізняють режим інвертування від режиму випрямлення.
В перетворювальних установках інвертувальний режим часто чергується з режимом випрямлення. Це має місце, наприклад, у пристроях електроприводу постійного струму. Коли машина постійного струму працює в режимі двигуна, перетворювач виконує функцію випрямляча і передає енергію двигуну постійного струму. Коли ж машина переходить в генераторний режим (гальмування, рух під ухил, спуск вантажу тощо), перетворювач працює в інвертувальному режимі і передає енергію, яка генерується машиною постійного струму, в мережу змінного струму. Зміна напряму потоку енергії має також місце в системах пересилання постійного струму, коли ланка прийому енергії перетворюється в джерело . Для того щоб визначити умови , за яких у перетворювачах відбувається зміна напряму потоку енергії, розглянемо попередньо коло постійного струму (рис. 9), яке має в своєму складі два джерела: акумуляторну батарею з ЕРС Еа та електричну машину, яка розвиває ЕРС Еd .
Рис. 9. Зміна напряму потоку енергії в колі з двома джерелами постійної напруги : а - зміною напряму струму ; б – зміною полярності напруг джерел
Електрорушійні сили джерел діють назустріч одна одній. Струм у колі визначається їх різницею та активним опором R
Ia = . (12)
Якщо Ea>Ed, то струм збігається за напрямом з ЕРС Еа . Цей напрям показаний на рис. 9 а суцільною стрілкою. Збіжність напрямів Еа і Iа означає, що акумуляторна батарея віддає енергію двигуну (батарея розряджається), а зустрічний напрям Еd і Іа відповідає прийому (споживанню) енергії електричною машиною, яка в даному випадку працює в режимі двигуна.
Якщо надати машині додатковий обертовий момент зовнішніми силами - тим самим збільшити швидкість обертання та підвищити Еd > Еа , то струм Іа змінить свій напрям протікання в колі (див. штрихові стрілки), а разом зі струмом зміниться і напрям потоку енергії. Машина постійного струму, в якій Еd і Іа збігаються за напрямом, стає тепер генератором електричної енергії, а батарея – споживачем електричної енергії (батарея заряджається).
Таким чином, віддача або прийом енергії залежить від того, збігаються за напрямом ЕРС і струм в даному джерелі чи вони направлені зустрічно. Звідси випливає, що зміни напряму потоку енергії можна досягнути або зміною напряму протікання струму в колі зі збереженням полярності напруг джерел, або зміною полярності напруг джерел зі збереженням напряму протікання струму в колі (рис. 9 б).

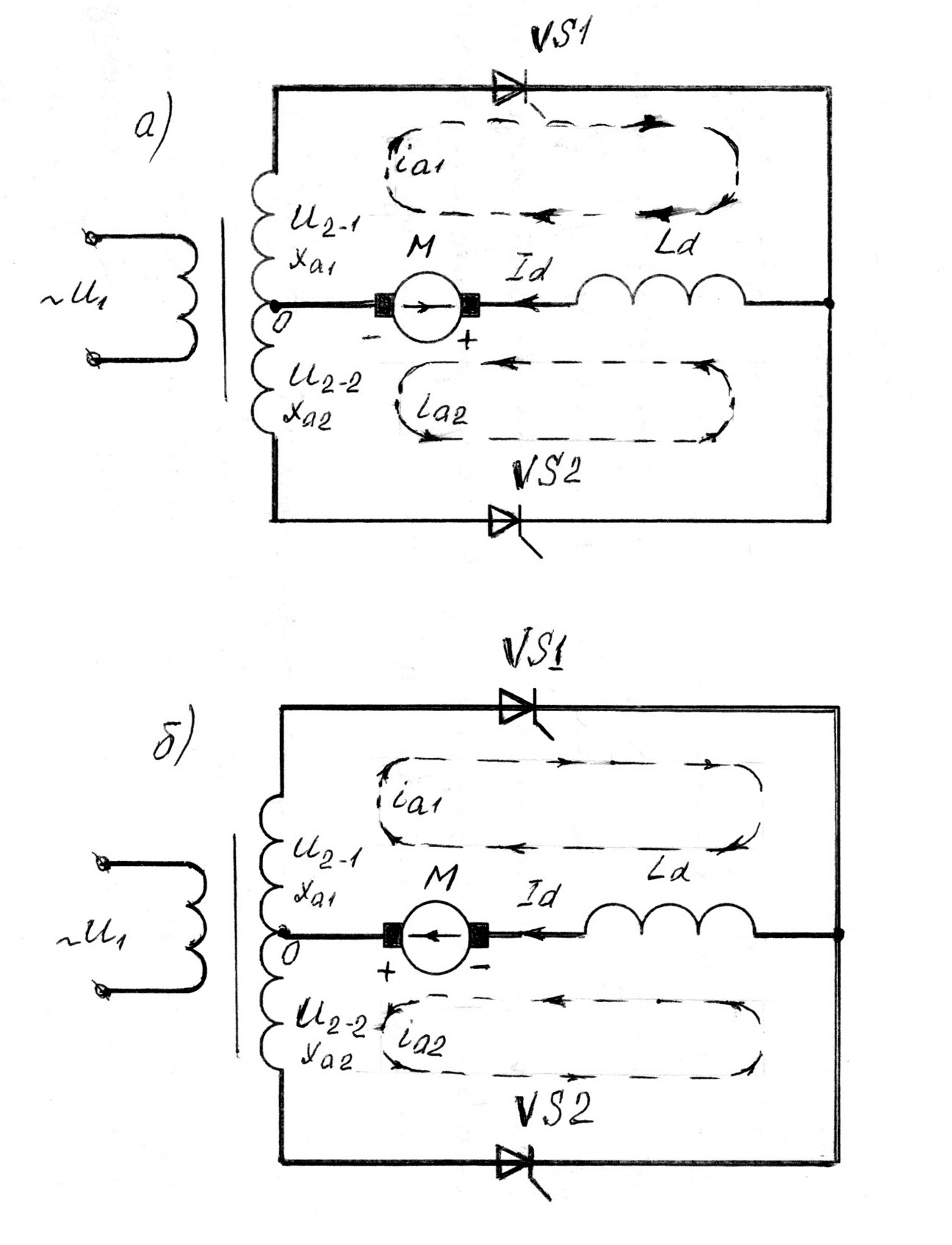

Рис. 10. Схема однофазного перетворювача та полярності джерел:
а) під час роботи в режимі випрямлення;
б) під час роботи в режимі інвертування
Як вже згадувалось, однофазні інвертори виконуються за тими ж схемами, що й випрямлячі. Наявність тиристорів в схемі перетворювачів не дозволяє змінити напрям протікання струму. Тому для переводу схеми перетворювача з режиму випрямлення в режим інвертування ми змушені використати другий метод зміни напряму потоку потужності, тобто змінити полярності напруг джерел зі збереженням напряму струму в колі.
На рис.10б наведена схема однофазного веденого мережею інвертора з нульовим виводом трансформатора. Джерелом енергії в режимі інвертування слугує машина постійного струму М, яка працює в режимі генератора. Індуктивність Ld здійснює згладжування вхідного струму інвертора, а реактивні опори ха1 і ха2 – сумарні опори розсіювання обмоток трансформатора та мережі живлення.
В режимі випрямлення джерелом енергії є мережа змінного струму (рис.10 а). За умови a=0° крива струму і1 , який споживається від мережі , знаходиться у фазі з напругою живлення u1 (рис.11 а). За умов Ld" і ха1= ха2=0 форма струму і1 близька до прямокутної. Тиристор VS1 відкритий коли напруга u2-1 має додатну полярність, а тиристор VS2 – відповідно, коли має додатну полярність напруга u2-2. Машина постійного струму, яка під’єднана до випрямляча з вказаною на рис. 10 а полярністю, працює в режимі двигуна зі споживанням енергії від мережі.
Під час роботи перетворювача в режимі інвертування машина М постійного струму стає генератором електричної енергії, а мережа змінного струму – її споживачем. За умов збереження в схемі тих же напрямів струмів іа1, іа2, іd (наявність в схемі тиристорів!) генераторному режиму буде відповідати полярність напруги Ed, яка вказана на схемі рис.10 б. Зміна полярності ЕРС машини у мережі постійного струму є однією з умов переводу даної схеми в режим інвертування. Показником споживання енергії мережею є фазовий зсув у 180° струму і1 відносно напруги u1 (рис. 11 б). Це означає, що тиристори схеми в режимі інвертування повинні бути у відкритому стані переважно за від’ємної полярності вторинних напруг u2-1 та u2-2. Вказаному режиму відкривання тиристорів під час інвертування відповідає кут керування , який відраховується в напряму запізнення
( вправо ) відносно точок природного відкриття тиристорів.
Але! Закриття, наприклад, попереднього відкритого тиристора VS2 під час вступу наступного відбувається в даній схемі під впливом вторинних напруг обмоток трансформатора uв2= u2-2 - u2-1. Коли ця напруга переходить в додатну область, тобто за таких умов другий тиристор не закриється (нагадаємо, що для відновлення вентильних властивостей до тиристора, що виходить з роботи, повинна бути прикладена протягом деякого часу t від’ємна зворотна напруга. Цей час не повинен бути меншим номінального часу вимкнення тиристора t tв ном , який задається в його паспортних даних).
|
Рис. 11. Умови переведення випрямляча із режиму випрямлення в режим інвертування
|
Перший же тиристор VS1 не відкриється коли a=180°, оскільки напруга u2-1 переходить у від¢ємну область. Перший тиристор може відкритись лише тоді, коли напруга u2-1 ще додатня. Отже, реальне значення кута a повинно бути менше p на деякий кут b, що надасть можливість для закриття попереднього тиристора та для вступу наступного, тобто (рис.11 в). Зауважимо, що розгляд процесів в інверторах, як правило, ведеться з використанням кута випередження , який відраховується від точки p для тиристора VS1, 2p - для тиристора VS2 і т.д.
Таким чином із наведеного вище випливає, що для переводу перетворювача із режиму випрямлення в режим інвертування необхідно виконати дві умови: 1) під’єднати джерело постійного струму, енергію якого необхідно перетворити в енергію змінного струму, до виходу випрямляча (входу інвертора) з полярністю оберненою до режиму випрямлення; 2) забезпечити проходження струму через тиристори переважно під час від’ємних полярностей вторинних напруг, відкриваючи тиристори з кутами a > 90°.
