МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ

НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ “ЛЬВІВСЬКА ПОЛІТЕХНІКА”

ІНСТИТУТ БУДІВНИЦТВА ТА ІНЖЕНЕРІЇ ДОВКІЛЛЯ

Кафедра архітектурних конструкцій

Пояснювальна записка до курсового проекту

З курсу «АРХІТЕКТУРА БУДИНКІВ І СПОРУД»

“Одноповерховий житловий будинок”

Виконав:

Ст. Гр. БД-26

Василевський І.В.

Прийняв:

Гладишев Д. Г.

Львів – 2014

Вихідні дані на проектування згідно виданого завдання на розробку архітектурно-конструктивного проекту одноповерхового житлового будинку кафедрою архітектурних конструкцій:

Район будівництва - м. Керч

Водогін – господарсько-питний від міської мережі.

Каналізація – господарсько-побутова в міську мережу.

Даний будинок підключений до систем газопостачання.

Опалення – автономне від котла на газовому паливі.

Гаряче водопостачання – від газової колонки.

Основні будівельні матеріали та конструкції

Фундамент – монолітний ребристий;

Зовнішні стіни – звичайна цегла, (товщина стін 380 мм), з зовнішнім утеплювачем з вентиляцією. Товщина утеплювача підібрана за теплотехнічним розрахунком (за СНиП ІІ – 3 – 79) – 50 мм.

Перегородки – керамічна цегла 120 мм.

Перекриття – монолітне ребристе.

Дах з горищем – однопохилий, з колод.

Покрівля і система водовідводу – хвилясті азбестоцементні листи, зовнішній організований водовідвід.

Об’ємно планувальне рішення

Громадський будинок запроектований розмірами в плані 13х9,5 м, висота поверху 3,6 м. В будинку запроектовані спеціалізованні приміщення для обслуговування населення.

Архітектурно-конструктивна частина

Згідно теплотехнічного розрахунку зовнішні огороджуючі конструкції запроектовані товщиною 380мм.

Приймаємо фундамент монолітний плитний ребристий.

Огороджуючі конструкції: утрамбований грунт - 100 мм, цементна стяжка – 60, чорнова підлога з дощок, лаги.

Перегородки запроектовані товщиною 120 мм.

Вікна запроектовані дерев’яні із склопакетів висотою 2000 мм і шириною від 600…1500 мм.

Двері запроектовані дерев’яні висотою 2100 мм і шириною від 600…1200 мм. Оздоблювальні роботи: туалет і ванна викладені плиткою.

Перекриття:

Запроектоване перекриття будинку – монолітне ребристе. Монолітна плита перекриття опирається на стіну на 190мм. Основна відстань між ребрами 2000мм.

Підлоги: проектуємо дерев’яні підлоги по бетонній підготовці. По горищному перекриттю плануємо гідроізоляцію, вкладається паркет.

Покриття: покрівлю виконуємо з азбестоцементних листів. Встановлюємо мауерлат, діаметром 180мм по несучих стінах. Крокви плануємо діаметром 150мм, відстань між кроквами 900мм. По кроквах влаштовуємо обрешітку 50х50. По краю будинку встановлюємо вітрові дошки розміром 150х22.

Відмостка: відмостку плануємо цементно-бетонну шириною 700мм.

Система водовідводу організована.

Техніко-економічні показники:

1. Площа забудови = 123 м²;

2. Житлова площа = 21,93+10,34+14,4 = 46,67м²

3. Підсобна площа = 16+2,63+1,5+8+4,6+5,06+2,4+1,44 = 41,63м²

4. Корисна площа = 46,67+41,63= 88,3м²

5. Площинний коефіцієнт К₁ = 46,67/88,3 = 0,53.

Теплотехнічний розрахунок:

Дані для теплотехнічного розрахунку беремо із ДБН В.2.6-31 2006 «Теплова ізоляція будівель».

Зона експлуатації будівлі – м.Керч.

Вологісний режим приміщень нормальний.

За таблицею додатка К для нормального вологісного режиму приміщень умови експлуатації огороджувальної конструкції – А.

Для шарів огороджувальної конструкції визначаємо коефіцієнти теплопередачі λ₀ за таблицею додатка Л:

λ ¹=0,70 Вт/(м*К) – піщано-цементний тиньк товщиною 20мм;

λ²=0,055 Вт/(м*К) – плити з мін. вати на синтетичному зв’язуючому товщиною δ₂;

λ³=0,026 Вт/(м*К) – повітряний прошарок для вентиляції товщиною 30мм;

λ4=0,70 Вт/(м*К) – Цегляна кладка товщиною 380мм;

λ⁵=0,76 Вт/(м*К) – вапняно-піщаний тиньк товщиною 20мм;

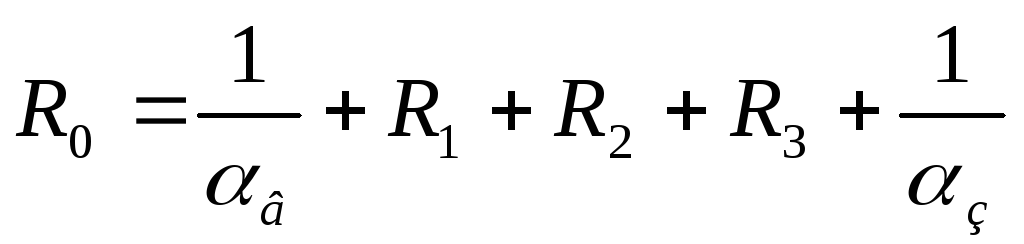

Визначаємо товщину δ₂ 2-го шару (плити з мінеральної вати на синтетичному зв’язуючому густиною 150 кг/м³) огороджувальної конструкції, використавши формулу приведеного опору теплопередачі. Конструкція теплотехнічно однорідна, отже розрахунок ведемо за формулою:

,

де α_β – коефіцієнт тепловіддачі внутрішньої поверхні конструкції,

α_ξ - коефіцієнт тепловіддачі зовнішньої поверхні конструкції,

R₁, R₂, R₃, R₄, R₅ – термічний опір шарів конструкції (R=δ/λ, δ – товщина шару, λ₀ – коефіцієнт теплопередачі).

Згідно з таблицею додатка Е, коефіцієнти α_β=8,7 Вт/(м²*К), α_ξ=23 Вт/(м²*К).

Замість приведеного опору теплопередачі R₀ підставляємо у формулу мінімально допустиме значення опору теплопередачі R_qmin. Значення R_qmin залежать від розташування огороджувальної конструкції та від температурної зони. Місто Керч знаходиться у ІІ температурній зоні. Згідно з табл. 1 R_qmin=2,8 (м²*К)/Вт.

Приймаємо товщину плити з мінеральної вати на синтетичному зв’язуючому густиною 150 кг/м³ - δ₂=50мм.

Література:

Рутковський З.М., Гладишев Д.Т., Архітектура будівель та споруд: Конспект лекцій для студентів базового напрямку 7.120101, 7.120103 “Архітектура”, 6.0921 “Будівництво”, 16.0928 “Пожежна безпека”. – Львів: Видавництво Національного університету “Львівська політехніка”, 2007 – 96с.

Методические указания к выполнению курсовою работы по курсу “Архитектура и градостроительство” для студентов специальности ПС – 29.03/П.П.Крамарчук, М.Б.Ящев, В.П.Лалуш. – Львов: ЛПИ, 1990.- 52с.

ДБН В.2.6-31:2006 «Теплова ізоляція будівель».

ДБН В.2.2-15:2005 «Житлові будинки».

ДБН В.2.1-10:2009 «Основи та фундаменти».
