3.6.2. Параметризация задачи

По окончании работы с текстовой информацией для ввода числовых характеристик следует нажать кнопку «Редактирование».

На экране появится форма, представленная на рис. 3.12. В верхней части экрана приведено название задачи. Справа помещен выпадающий список для выбора эксперта, а также окно для ввода «веса» эксперта. Слева под названием задачи помещены два выпадающих списка для выбора проблемы-причины (красный список) и проблемы-следствия (зеленый список). Ниже (красное и зеленое поля соответственно) расположены переключатели, с помощью которых задаются отношения между проблемами.

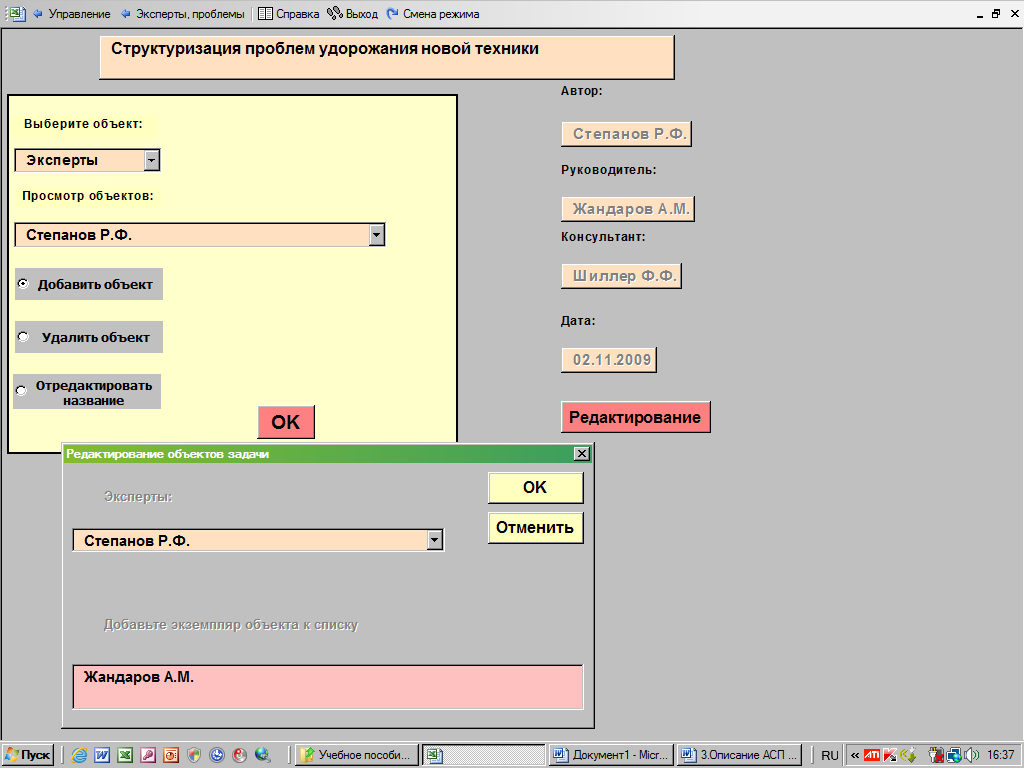

Рис. 3.9. Форма для добавления объекта. Добавлен объект «Жандаров А.М.»

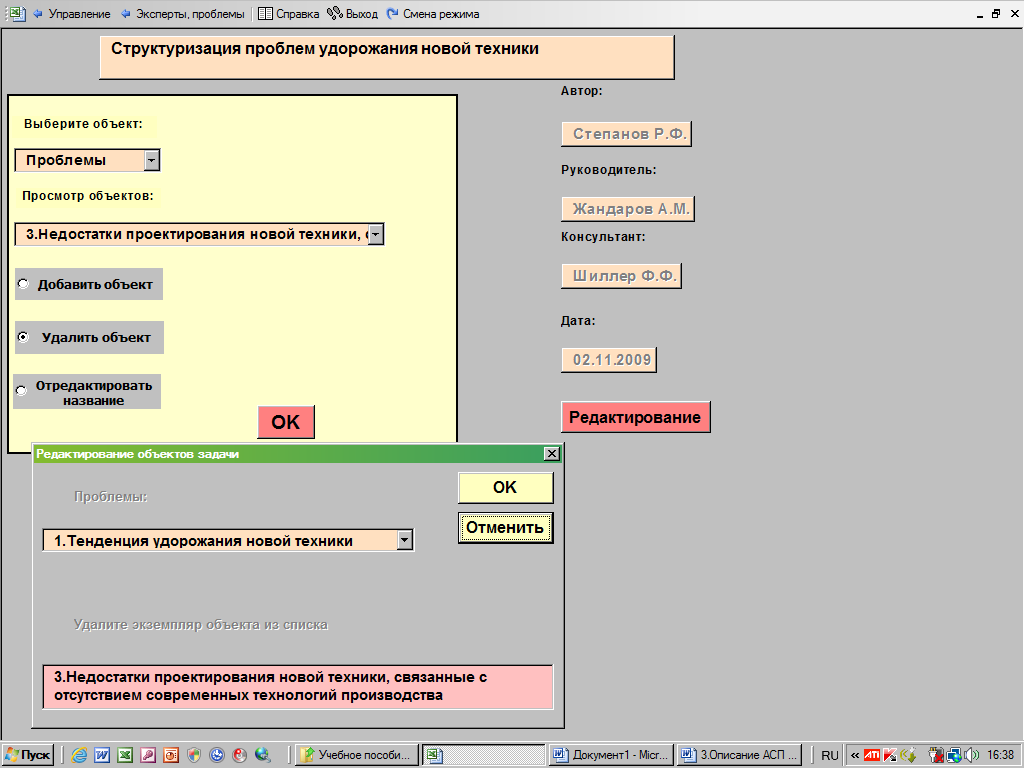

Рис. 3.10. Удаляется проблема «3. Недостатки проектирования …»

Рис. 3.11. Редактируется формулировка одной из проблем

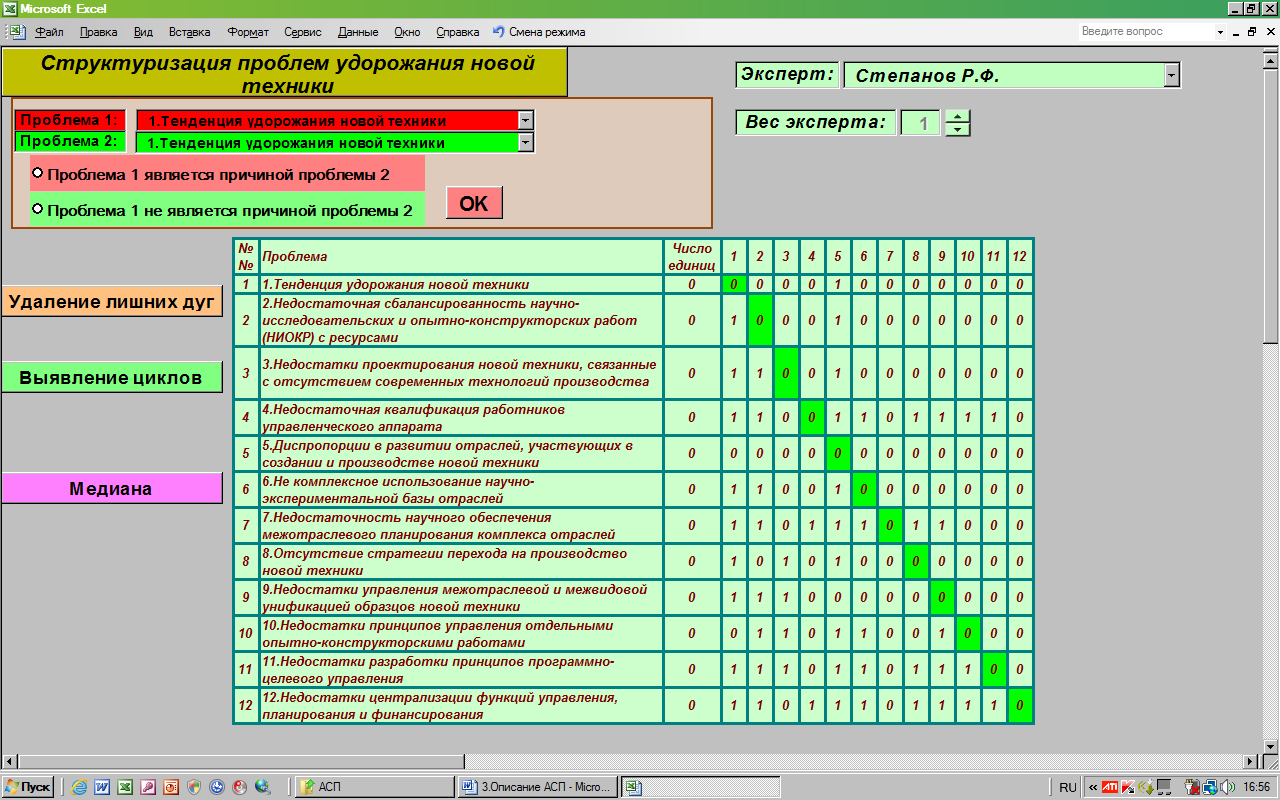

Рис.3.12. Результат работы первого (и единственного) эксперта

Рис. 3.12 соответствует результату работы первого эксперта. Данная задача решается единственным экспертом. На экране представлены также «вес» этого эксперта в десятибалльной шкале (в случае единственного эксперта его вес безразличен), а также заданные этим экспертом значения отношений между проблемами. Значения отношений соответствуют матрице смежности и спискам смежности для задачи (раздел 2.1.2). После выполнения всех предыдущих операций можно переходить к формализованной части процесса принятия решений.

3.7. Решение задачи

Удаление лишних дуг графа. При нажатии кнопки «Удаление лишних дуг» на экране появляется матрица, представленная на рис. 3.13. В столбце «Число единиц» показано число проблем, являющихся следствием проблемы в соответствующей строке. Эта операция возможна за счет свойства транзитивности используемого отношения «причина – следствие».

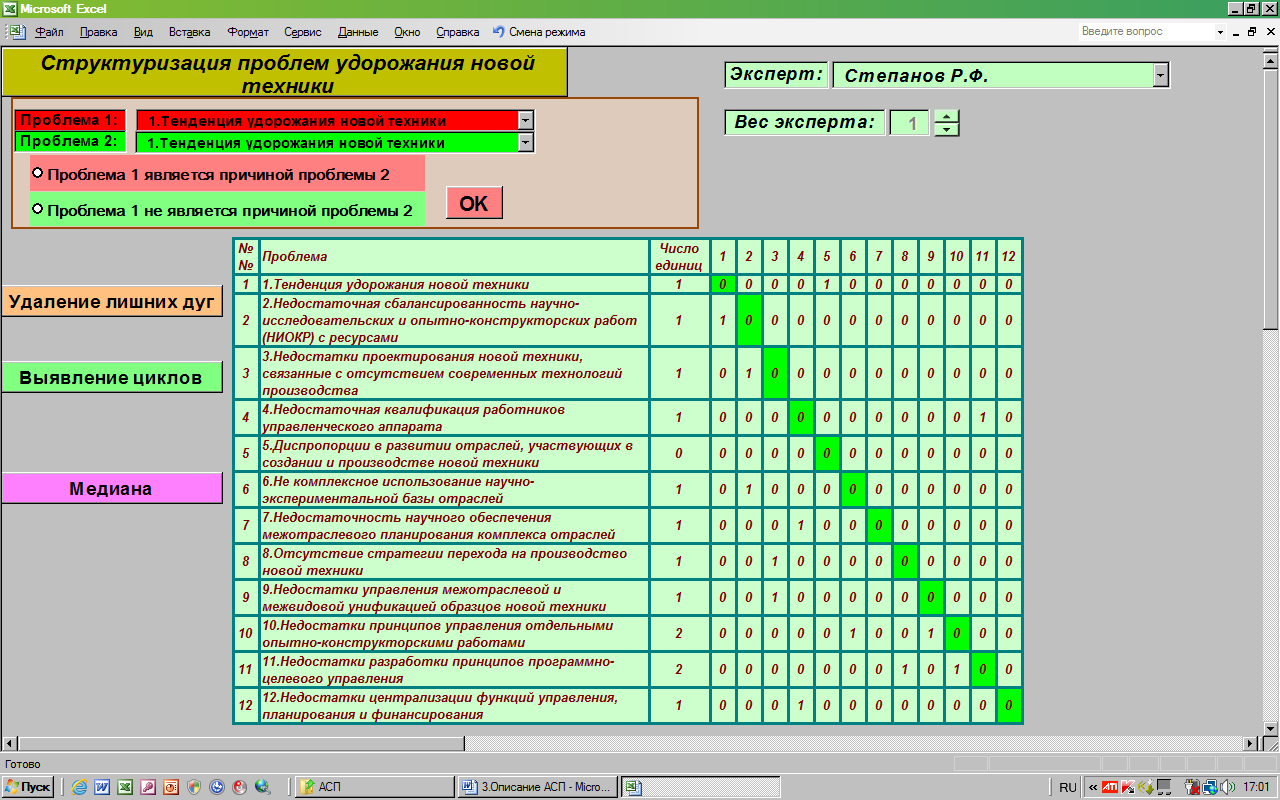

Рис. 3.13. Матрица, представляющая граф с удаленными лишними дугами.

В данном случае циклы не выявлены.

Выявление циклов. Осуществляется нажатием кнопки «Выявление циклов». Данная матрица (соответственно, граф) циклов не содержит — рис. 3.13.

Рассмотрим список проблем и соответствующие списки смежности еще для одной задачи – «Упорядочение краткого списка проблем», представленные в таблице 3.1. Этот список проблем был составлен на основе анализа состояния основных отраслей хозяйства России, выполненного в основном по материалам оппозиционной прессы. По мнению авторов, список может быть применен к любой из отраслей, будь то авиастроение [47, 68, 48], судостроение [61, 75, 70], станкостроение [71, 65], сельхозмашиностроение [45, 76, 46] и т. д.

Таблица 3.1. Списки смежности для задачи

«Упорядочение краткого списка проблем

№№	Проблема	Список смежности
1	Проблемы структуры экономики	→3, 4, 6, 7, 10, 11, 12
2	Проблемы планирования и управления	→1, 3, 4, 5, 6, 7, 8, 9, 10, 12
3	Проблемы старения ОПФ	→4, 10, 11, 12
4	Проблемы развития высокотехнологичных производств	→5, 10, 12
5	Проблемы развития инфраструктуры	→1, 3, 6, 7, 10, 12, 13
6	Проблемы образования	→4, 9, 10, 11
7	Проблемы безработицы	→11
8	Проблемы контроля Центра за действиями местных властей	→1, 4, 5, 6, 7, 10, 12, 13
9	Проблемы взаимодействия власти с наукой	→1, 4, 9, 13
10	Проблемы военной безопасности
11	Проблемы старения квалифицированных кадров	→4, 10
12	Проблемы «утечки мозгов»	→6, 9, 10, 13
13	Проблемы расстановки кадров	1, 2, 4, 6, 10, 11

После решения задачи с помощью АСП (удаление лишних дуг, выделение циклов) получаем матрицу, представленную на рис. 3.14. Соответствующий граф изображен на рис. 3.15. Граф содержит цикл, в который входят проблемы 11, 4, 5, 12, 13. Существование этого цикла вызвано реально существующими проблемами.

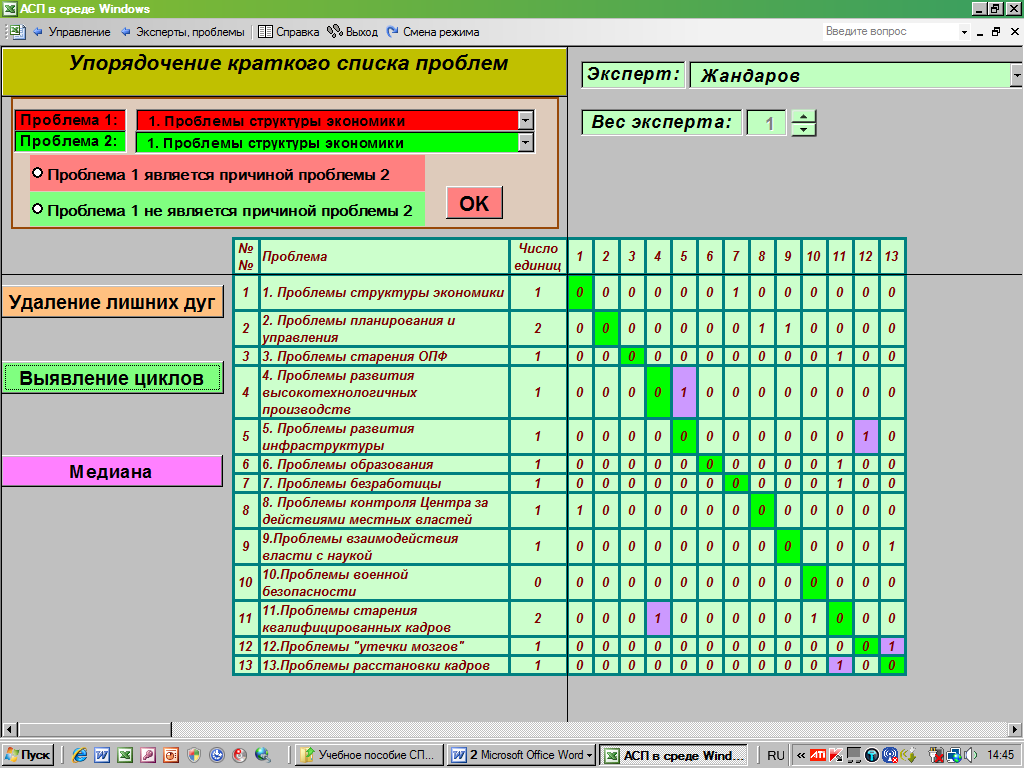

Рис. 3.14. Матрица, представляющая граф задачи «Упорядочение краткого списка проблем» с удаленными лишними дугами. Показан цикл

Рис. 3.15. Граф задачи «Упорядочение краткого списка проблем» с циклом, в который входят вершины 11, 4, 5, 12, 13.
