3.1.4 Выбор программируемой накладки

Программируемая накладка «N1» предназначена для ввода блокировки дифференциальной защиты при выявлении неисправности токовых цепей.

Введем блокировку в работу с помощью программируемой накладки «N1», установив ее равной значению «1-ввод».

3.1.5 Расчет тока срабатывания органа контроля исправности токовых цепей

Ток срабатывания органа контроля исправности токовых цепей «Iобрыв» выбираем по двум условиям:

– по условию отстройки от тока небаланса максимального рабочего режима:

,

где K_отс = 1.2 – коэффициент отстройки;

K_нб = 0.02 – коэффициент небаланса;

Δf_выр = 0.02 – полная относительная погрешность выравнивания;

  – максимальный ток нагрузки в относительных единицах к номинальному току генератора;

– максимальный ток нагрузки;

– номинальный ток генератора.

– по условию согласования с начальным дифференциальным током срабатывания:

.

Из вычисленных по двум условиям значений «I_обрыв» примем наименьшее.

Для задания уставки в устройстве терминала необходимо учитывать шаг. Поэтому уставку принимаем равной следующему целому значению I_обрыв = 6%. Выводится в процентах от I_г.ном.

3.1.6 Выбор выдержек времени

Для правильной работы логики ДЗГ требуется задать уставку «ТФксОтк» одновибратора, продлевающего сигнал отключения от ДЗГ. Выдержку времени принимаем равной ТФксОтк = 0.25 с.

Уставка «Tобрыв» предназначена для отстройки по времени логики контроля исправности токовых цепей, действующей на сигнал и блокировку ДЗГ, от режимов, сопровождающихся повышенным током небаланса, таких как внешние замыкания и качания. Выдержку времени принимаем равной Тобрыв = 10 с.

Построим характеристику по полученным данным.

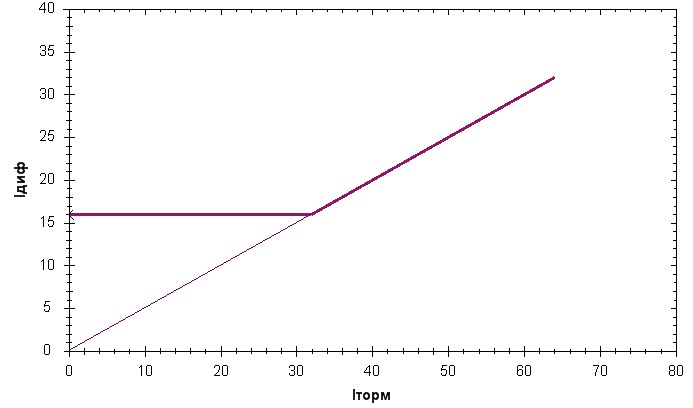

Рисунок 6 – Тормозная характеристика срабатывания дифференциального ИО ДЗГ

2. Дистанционная защита (дз)

Функция дистанционной защиты предназначена для резервной защиты генератора или блока генератор-трансформатор от междуфазных КЗ. Дистанционная защита имеет две ступени срабатывания. Каждая ступень выполнена трёхрелейной.

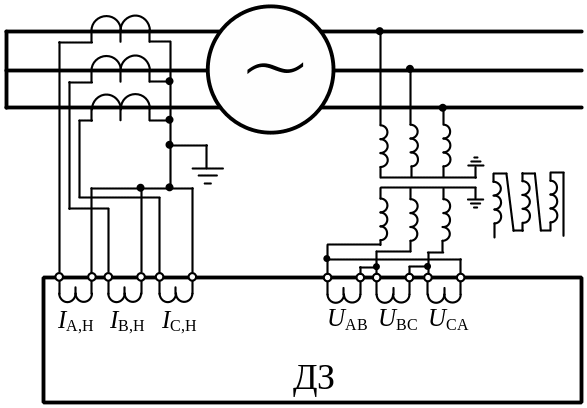

Схема защиты подключается к ТТ на нулевых выводах генератора и к ТН на линейных выводах генератора. При таком подключении защита реагирует не только на внешние КЗ, но и резервирует продольную дифференциальную защиту генератора. Схема подключения защиты приведена на рисунке 6.

Рисунок 6 – Схема подключения дистанционной защиты

На блоках мощностью 160 МВт и выше, оборудованных резервной дифференциальной токовой защитой, дистанционную защиту допускается выполнять одноступенчатой (без первой ступени, только со второй), действующей на отключение с двумя выдержками времени: с первой выдержкой времени даётся команда на деление шин стороны ВН, со второй – на отключение выключателя блока.

Первая ступень защиты предназначена для ближнего резервирования. В этом случае в зону действия первой ступени входит генератор и вся обмотка трансформатора блока на стороне генераторного напряжения, а вторая ступень защиты служит для дальнего резервирования.

Введем защиту в работу с помощью программной накладки, установив ее равной «используется».

3.2.1 Выбор программируемых накладок

Накладки «N1» и «N2» задают режим работы ступеней защиты.

Выберем режимы работы ступеней, установив положения программируемых накладок «N1» и «N2» равными значению «1 - без пуска по току и без подхвата».

Для отстройки от качаний и асинхронного хода как первой, так и второй ступени защиты (при небольших скольжениях) предусмотрена их блокировка от модуля блокировки при качаниях, вводимая накладками «N3» и «N4».

Введем блокировки в работу с помощью программируемых накладок «N3» и «N4», установив их в положение «1 – ввод».
