1.5.3. Схема замещения полевого транзистора включенного по схеме с общим истоком.
1014…1017 Ом
Входное сопротивление очень высоко, это означает, что полевой транзистор практически не потребляет ток.
– зависимый
источник тока в выходной цепи, характеризует
усилительные свойства транзистора.
Rси – выходное сопротивление.
Основные преимущества полевых транзисторов по сравнению с биполярными транзисторами: высокое входное сопротивление, низкий уровень шумов.
Недостатки: низкая электрическая прочность и низкая чувствительность к тепловым перегрузкам.
В звукотехнике полевые транзисторы применяются в усилителях, работающих от конденсаторных микрофонов.
1.6. Тиристоры.
Тиристоры – полупроводниковые приборы с тремя и более p-n – переходами, вольтамперная характеристика которых имеет участок с отрицательным дифференциальным сопротивление. Тиристор может мгновенно переключаться из закрытого состояния в открытое состояние и обратно. Типичная структура тиристора четырехслойная с чередующимися p-n – областями.
На основе этой структуры делают два вида тиристоров:
Динисторы с двумя крайними выводами от внешних слоев. Вывод от p – области называется анод, а от n – области – катод. Прибор является неуправляемым (переключающим).

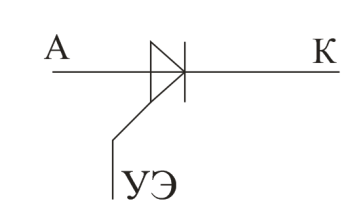

Тринисторы с тремя выводами: анод, катод, управляющий электрод вывод от одной из средних областей.
с управлением по аноду
с управлением по катоду
