4. Комплектація обладнання на вкм та опс
Кількість абонентських модулів на ОПС і ВКМ підраховується однаково. На станції застосовується два типи модулів:
- AM містить 8 ТЕЗ типу АК-5 по 16 АК кожен, отже ємність AM складає NAM = 128 індивідуальних ліній;
- АМТ містить 7 ТЕЗ типу АК-5 і один ТЕЗ типу АКТ для включення таксофонів, тобто в цей модуль можна включити 112 індивідуальних та і 8 таксофонів.
Розраховують кількість АМТ:

 (4.1)
                                               (4.1)
де NT ‑ кількість таксофонів (округляють до найближчого більшого). В інші ТЕЗ АМТ включають індивідуальні лінії, число яких дорівнює:
N’І=112nAMT . (4.2)
Інші індивідуальні лінії включаються в АМ:
 (4.3)
                                                          (4.3)
Приклад розрахунку:
ОПС:

N’І=11220=2240


Аналогічно проводяться розрахунки для ВКМ. Результати обчислень занесені до табл.14.
Таблиця 14.
Результати розрахунку кількості
АМ і АМТ
| Тип абонентського модуля | Тип АТС | |
| ВКМ | ОПС | |
| АМ | 14 | 138 |
| АМТ | 2 | 20 |
| Всього | 16 | 158 |
Групоутворення УКС на ВКМ і ОПС залежить від кількості групових трактів, що включаються від AM, АМТ і числа ГТ з'єдувальних ліній до МТМ, РАТС, ВСС, ВКМ.
Загальна кількість ГТ на ВКМ визначається як сума всіх трактів:
 (4.4)
                     (4.4)
де пАМ.ВКМ - число AM на ВКМ;
пАМт.ВКМ - число АМТ на ВКМ;
пГТ.ОПС - число ГТ для зв'язку з ОПС (кількість ГТ в напрямках ОПС-ВКМ, ВКМ-ОПС із табл. 13).
Аналогічно для ОПС:
 (4.5)
          (4.5)
де пАМ.ОПС – число AM на ОПС;
пАмт.ОПС – число AMТ на ОПС;
nГТ.J – кількість групових трактів від всіх існуючих станцій мережі до ОПС з табл.. 13;
nГТ.K – кількість групових трактів від ОПС до всіх існуючих станцій мережі з табл.. 13;
nГТ.ВКМ – кількість ГТ в напрямках ОПС-ВКМ, ВКМ-ОПС із табл.. 13;
nГТ.АМТС - кількість ГТ для зв’язку з АМТС;
nГТ.ВСС - кількість ГТ для зв’язку з ВСС.
Приклад розрахунку:
ВКМ:

Аналогічно проводяться розрахунки для ОПС. Результати обчислень занесені до табл.15.
Таблиця 15.
Загальна кількість ГТ
|
 ГТ, n | Тип АТС | |
| ВКМ | ОПС | |
| 19 | 199 | |
| Кількість УКС, шт. | УКС32=1 | УКС128=2 |
5. Функціональні схеми проектованих опс та вкм.

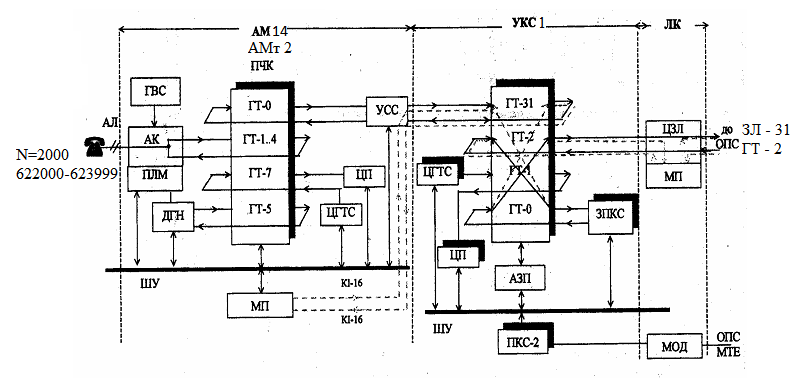

Функціональнана схема ВКМ зображена на рис. 3. ВКМ комплектується абонентськими модулями AM, AMT і УКС. На ВКМ може не бути окремого модуля синхронізації (СКС). Синхронізація здійснюється від ОПС груповими трактами.
Для технічного обслуговування необхідно процесор ПКС-2, за допомогою модему (МОД), підключити до центру технічної експлуатації, розташованого на ОПС.

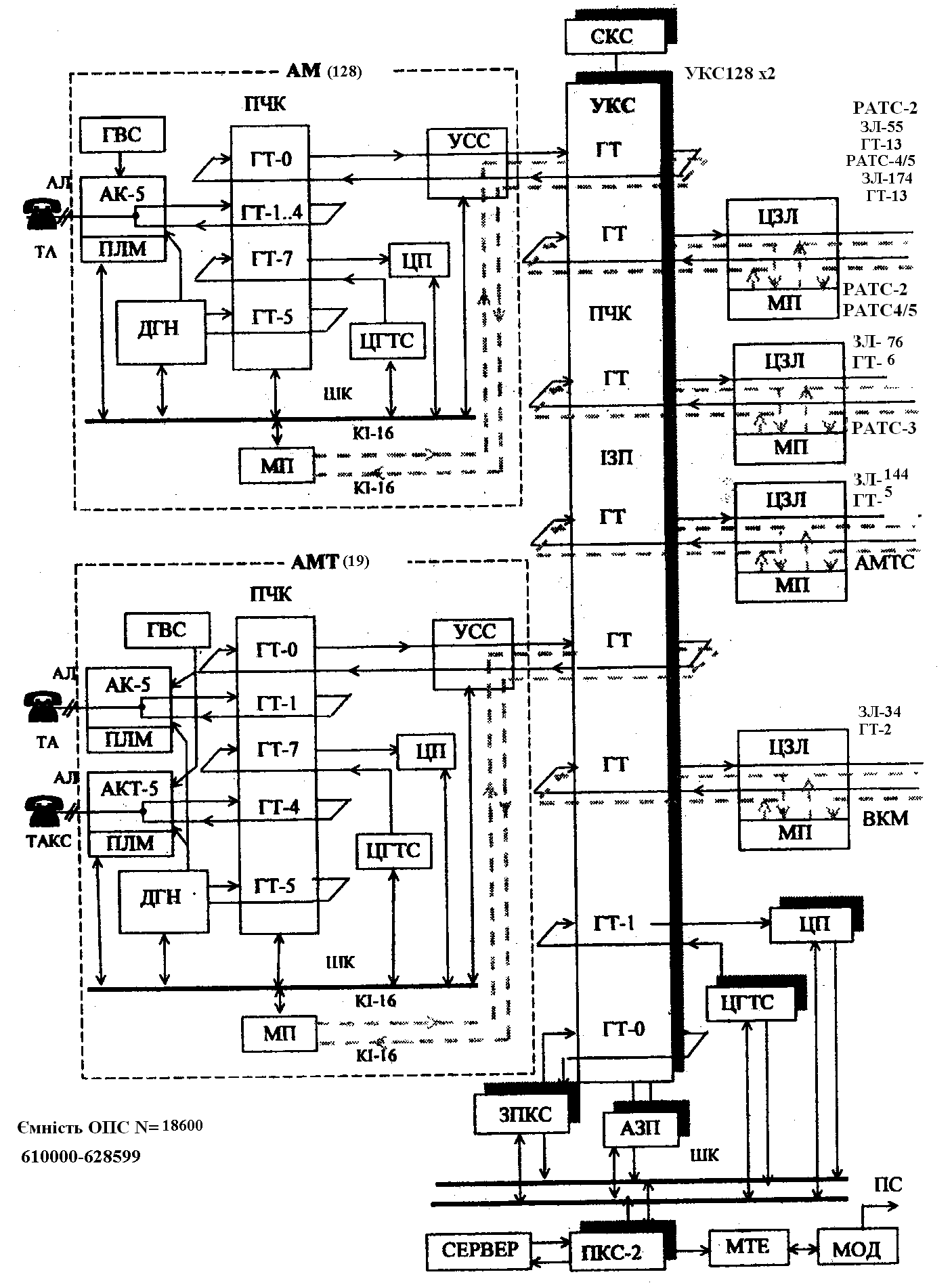

Функціональна схема ОПС зображена на рис. 4. Опорна станція комплектується AM і АМТ, УКС із ЦГТС, ЦП, ПКС-2, модулем синхронізації (СКС) і МТЕ. У поле УКС включаються всі напрямки зовнішнього зв'язку з РАТС, ВСС, АМТС і ВКМ і AM/АМТ.

Рис.3 Функціональна схема ВКМ
Функціональна схема ОПС зображена на рис. 4. Опорна станція комплектується AM і АМТ, УКС із ЦГТС, ЦП, ПКС-2, модулем синхронізації (СКС) і МТЕ. У поле УКС включаються всі напрямки зовнішнього зв'язку з РАТС, ВСС, АМТС і ВКМ і AM/АМТ.
На функціональні схемі ОПС показують:
- один AM для індивідуальних ліній;
- один АМТ таксофонів;
- усі напрямки (ЦЗЛ) зовнішні;
- МТЕ — модуль технічної експлуатації;
- СКС - синхронізація системи.
На схемі вказують число AM, AMT, ємність усієї цифрової системи і нумерацію ліній, кількість ЗЛ і ГТ і кількість УКС.

Рис. 4. Функціональна схема ОПС ЦСК «Квант-Є»
