5. Выбор питающих кабелей.
Питание цеховых ТП выполняется либо от главной понизительной подстанции ГПП завода, либо от центрального распределительного пункта ЦРП, или от шин генераторного напряжения ближайшей энергостанции. Напряжение в сети внешнего электроснабжения принимается 6 кВ или 10 кВ. Наиболее вероятным вариантом выполнения сети внешнего электроснабжения является использование кабельных линий (КЛ). Воздушные линии (ВЛ) применяются только в случаях. Когда они проходят по незаселённой местности.
Сечение кабелей U>1000 согласно ПУЭ выбирается по экономической плотности тока jэк, величина которой определяется из справочной таблицы в зависимости от Тмах и типа изоляции проводника. Питающий кабель U=10 кВ будем выбирать с алюминиевыми жилами с бумажной изоляцией. При расчётном значении Тмах=2555 час.
Из справочной таблицы определяем:
jэк=1,4 А/мм2
Iрасч – ток, протекающий через кабель при работе двух трансформаторов на п/ст.
Выбираем 3-х жильный кабель типа ААБ-10-(3х25) Iдоп=90 А.
При аварийном режиме, в случае отключении одного из трансформаторов или кабелей, через оставшейся в работе будет протекать ток:
Iрмах=2·Iрасч=2·34,4=68,8 А.
Так как Iдоп=90 А > Iрмах= 68,8 А, следовательно выбранный кабель допускает передачу всей нагрузки в аварийном режиме
Кабель типа ААБ предназначен для прокладки в траншее в почве.
Длина питающего кабеля – 2,1 км.
6. Расчёт токов короткого замыкания.
В электроустановках могут возникать различные виды коротких замыканий, которые сопровождаются резким увеличением тока в цепи, соединяющей источник питания с местом повреждения и снижением напряжения. Электрооборудование, которое установлено в системах электроснабжения, должно быть устойчиво к токам короткого замыкания.
Для правильного выбора и проверки необходимо выполнить расчёт, при котором нужно определить возможные наибольшие значения токов короткого замыкания. Источником питания всегда можно считать систему бесконечной мощности Sс=∞ так как мощность любого конкретного потребителя электроэнергии неизмеримо меньше мощности питающей электросистемы. Расчёт токов короткого замыкания можно произвести в относительных единицах, при котором сопротивление всех элементов схемы, связывающих точку к.з. с источником питания, приводят к базисным условиям. Необходимо при этом задаться базисной мощность Sб и базисным напряжением Uб. За Sб обычно принимают величину, удобную для расчёта. Чаще всего Sб=100 мВА.. За Uб принимается напряжение той ступени, где произошло к.з., причём при расчёте используют среднее номинальное напряжения по шкале Uср. н=0,4; 6,3; 10,5; 37; 115; 230 кВ.

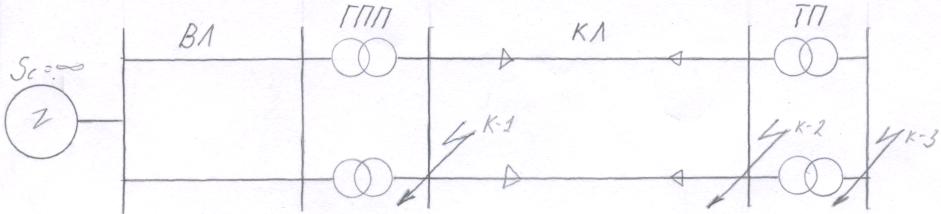

Для расчёта задаётся схема, в которой указываются только те элементы, сопротивление которых учитываются при расчёте токов к.з.
В нашем расчёте возьмём схему, в которой питание ТП осуществляется от ГПП завода по КЛ. В свою очередь ГПП завода связана с питающей энергосистемы Sc=∞ по ВЛ.
U1=115 кВ. U2=10,5 кВ. l=1,8 км. U3=0,4 кВ
l=41 км. Sнтр=16 мВА Х0=0,08 Ом/км Sнт2=1000 кВА
Х0=0,4 Ом/км Uкз=10,5% S=25 мм2 Uкз=5,5%
∆Ркз=10,8 кВт.
Расчёт необходимо выполнить в 3х указанных точках к.з. При расчёте тока к.з в цепях U>1000 В учитывается в основном только индуктивные сопротивления всех элементов, активными можно пренебречь вследствие их малости. Необходимо учесть активное сопротивление у кабелей так как при малых сечениях оно может быть даже больше индуктивного.
Для выбираемого электрооборудования желательно принять такой режим работы схем, при котором величины токов к.з. будут наименьшими. В реальных схемах электроснабжения для ограничения величин токов к.з. принимается раздельная работа трансформаторов на п/ст и питающих линий, то есть в нормальном режиме работы секционные аппараты на шинах п/ст отключены. Поэтому схема замещения составляется только для одной цепи, и рассчитывается в относительных единицах сопротивление всех элементов.
- Определяем в относительных единицах сопротивление ВЛ:
- Определяем в относительных единицах сопротивление трансформатора от ГПП:
Для КЛ, сечение которой S=25 мм2 рассчитывается в относительных единицах активное и индуктивное сопротивление:
γ =32 – проводимость для алюминия.
- Определяем в относительных единицах активное и индуктивное сопротивление трансформатора ТП:
Производим расчет тока к.з в точке к – 1.
=0,124 =0,65
- Определяем результирующее сопротивление для точки к – 1:
- Определяем базисный ток:
- Определяем действующее значение периодической составляющей тока к.з.
- Определяем амплитудное значение тока к.з. – ударный ток:
kу =1,8 – ударный коэффициент, в случае когда не учитывается активное сопротивление.
Производим расчёт тока к.з. в точке к – 2.
=0,13
=2,04
- Определяем результирующее индуктивное сопротивление:
- Определяем результирующее активное сопротивление:
- Определяем полное результирующее сопротивление:
Для точки из к – 2 Iб=5,5 кА
- Определяем периодический ток к.з. в точке к – 2:
- Для определения kу находим отношение:
По кривой определяем kу=1,03.
- Определяем ударный ток к.з.:
Производим расчёт токов к.з. в точке к – 3.
=5,39
= 1,08
- Определяем результирующее индуктивное и активное сопротивление:
- Определяем полное результирующее сопротивление:
- Определяем базисный ток:
- Определяем периодический ток к.з.:
- Определяем ударный ток:
kу=1,3
На основании выполненных расчётов для точек к –1 и к – 2 необходимо определить tпр – приведённое время к.з., которое необходимо для проверки ЭО на термическую устойчивость.
- Определяем tпр для точки к.з. к – 1:
tпр=tпра+tпрп
Для определения обеих составляющих tпр необходимо знать:
А) Коэффициент затухания
Так как источником в схеме является система бесконечной мощности Sс=∞, то I//=I∞=Iп, следовательно, в нашем примере расчёта β//=1.
Б) Действительное время протекания тока kу tg=tзащ+tвыкл
tзащ – время работы релейной защиты.
tвыкл – время отключения цепи выключателем.
Приняв tзащ=0,1 сек, tвыкл=0,09 сек tg=0,1+0,09=0,19
