2.3. Расчёт и выбор компенсирующего устройства.
Расчётная величина cosφр = 0,74. Согласно ПУЭ для действующих электроустановок требуется нормированное значение cosφ.
сosφн. = 0,92 ÷ 0,95
Поэтому необходимо принять меры для повышения cosφ до принятого нормируемого значения. Для проектируемого цеха должен быть принят ряд мероприятий, которые обеспечивают повышение cosφ естественным путём, т.е. не требует дополнительных установок и затрат. Но естественных способов повышения cosφ недостаточно, поэтому необходимо выбрать компенсирующее устройство. Наиболее распространенным методом компенсации реактивной мощности является применение конденсаторных установок, которые устанавливают на подстанции на шинах 0,4 кВ.
- Определяем расчётную мощность конденсаторных установок:
Qку = РсмΣ · (tgφ1 – tgφ2);
При cosφр = 0,74, приняв cosφн = 0,97 определяем (tgφ1 – tgφ2) = 0,544 из справочной таблицы.
Qку = 933,41 · 0,58 = 541,3 кВАР.
Предполагается, что на проектируемой подстанции цеха будет установлено два трансформатора (так как электрическая нагрузка представлена в основном потребителями второй категории), необходимо выбрать две конденсаторные установки.
Выбираем две комплектные конденсаторные установки типа УКБН - 0,38 -300 - 150 УЗ с Qном =300 кВАР и U=0,38 кВ.
2.4. Определение максимальной расчётной мощности.
Максимальная мощность – это наибольшая мощность, в течение смены за 30 минут.
Рмах = Кмах · Рсм;
Значение Кмах определяют из справочной таблицы в зависимости от эффективного числа электроприёмников nэ и среднего значения Ки.
;
Р1мах – единичная мощность наибольшего электроприёмника.
Из справочной таблицы выбираем Кмах = 1,25.
Рмах = 1,25 · 933,41 = 1166,7 кВт.
Так как nэ>10 то Qмах = Qсм = 846,38кВАР.
Теперь можно определить полную расчётную мощность с учётом выбранной КУ.
кВА
3. Построение графиков нагрузки.
Режим работы потребителей электроэнергии изменяется в часы суток и месяцы года. Эти изменения изображают в виде графиков. При проектировании пользуются типовыми графиками, у которых по оси ординат указывается изменение нагрузки в течение суток или года в % на основании анализа работы действующих предприятий различных отраслей промышленности.
На сновании расчётов для суточного графика нагрузки строится годовой график.

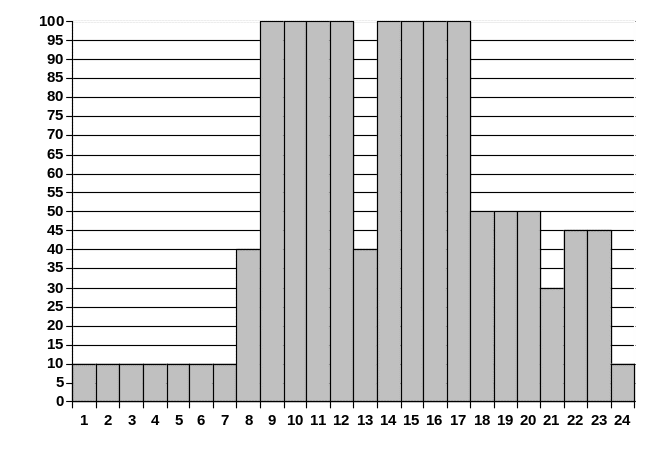

Суточный график.
100 % по типовому графику соответствуют Sмах или Рмах. Продолжительность работы в году с определённой нагрузкой учитывается:
Т1=t1·365 час; Т2=t2·365 ч; Т3=t3·365 ч; Т4=t4·365 ч; T5=t5·365 ч;
Т6=t6·365 час; Т7=t7·365 час; Т8=t8·365 час; Т9=t9·365 ч.
W=P·T кВт.
Данные расчёта сводятся в таблицу 3.1.
Таблица 3.1.
Часы |
Sн % |
Pн кВт |
Sн кВА |
T час |
W кВт×ч |
7 |
10 |
116,67 |
119,2 |
2555 |
298091,85 |
1 |
40 |
466,68 |
476,8 |
365 |
170338,2 |
4 |
100 |
1166,7 |
1192 |
1460 |
1703382 |
1 |
40 |
466,68 |
476,8 |
365 |
170338,2 |
4 |
100 |
1166,7 |
1192 |
1460 |
1703382 |
3 |
50 |
583,35 |
596 |
1095 |
638768,25 |
1 |
30 |
350,01 |
357,6 |
365 |
127753,65 |
2 |
45 |
525,01 |
536,4 |
730 |
383257,3 |
1 |
10 |
116,67 |
119,2 |
365 |
42584,55 |
Итого |
|
|
|
8760 |
5621152,3 |
По результатам суточного графика строим годовой график.
Годовой график.
На основании расчётов годового графика определяем число часов использования максимальной нагрузки Тмах.
