8. Определение передаточных функций синтезированных приводов
Разомкнутая передаточная функция частотного привода есть передаточная функция желаемой ЛАЧХ и имеет вид:
Разомкнутая передаточная функция позиционного привода:
Получим передаточные функции приводов по задающему воздействию:
1. Передаточная функция частотного привода (U2=0):
2. Передаточная функция позиционного привода (U2=0):
31
Получим передаточные функции приводов по возмущающему воздействию:
1. Передаточная функция частотного привода (U1=0):
2. Передаточная функция позиционного привода (U1=0):
32
Для каждой передаточной функции в среде Mathlab определим переходную характеристику, АФЧХ и ЛАФЧХ.
1. Передаточная функция синтезированного частотного привода по задающему воздействию:
Переходная характеристика
ЛАФЧХ
33
АФЧХ
2. Передаточная функция синтезированного частотного привода по возмущающему воздействию:
Переходная характеристика
34
ЛАФЧХ
АФЧХ
35
3. Передаточная функция синтезированного позиционного привода по задающему воздействию:
Переходная характеристика
ЛАФЧХ
36
АФЧХ
4. Передаточная функция синтезированного позиционного привода по возмущающему воздействию:
Переходная характеристика
37
ЛАФЧХ
АФЧХ
38
9. Схемы синтезированных приводов в среде Simulink
Схемы (1) и (2) приводов соберём в среде Simulink и построим по ним переходные характеристики по задающему и возмущающему воздействиям.

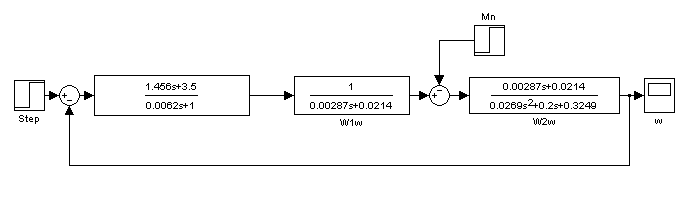

Рассмотрим частотный привод:
Подадим на вход этой системы единичное задающее воздействие, тогда получим следующую переходную характеристику:
Подадим на вход единичное возмущающее воздействие:
39
Рассмотрим позиционный привод:
Подадим на вход этой системы единичное задающее воздействие, тогда получим следующую переходную характеристику:
Подадим на вход единичное возмущающее воздействие:
Полученные переходные характеристики в среде Simulink аналогичны переходных характеристикам, полученным в пункте 8 по передаточных функциям.
40
10. Оценка соответствия полученных результатов
с требуемыми показателями качества
Требуемые показатели качества:
Время переходного процесса синтезируемых ЭП tпп 0,35 с.
Требуемое перерегулирование синтезируемых ЭП σ 20%.
Максимальная установившаяся ошибка регулирования
Амплитуда задающего гармонического воздействия ЭП Xmax=0,7.
Частота задающего гармонического воздействия ЭП рад/с.
Требуемый показатель колебательности синтезируемых ЭП М=1,85.
Требуемый запас устойчивости по фазе для синтезируемых ЭП .
