Упражнение 1. Интерференция Света при помощи зеркала Френеля.

Рис. Экспериментальная установка по изучению явления интерференция света при помощи зеркала и бипризмы Френеля.

Экспериментальная установка для наблюдения интерференции света при помощи зеркала Френеля показана на рис. 1.

Порядок выполнения упражнения:

1. Лазер установите на оптической скамье на отметке 2 см,

2. Держатель для линзы с установленной в него линзой с фокусным расстоянием f = 20 мм поместите на оптической скамье на отметке 23.3 см

3. Подставку с зеркалом Френеля установите на отметке 43.2 см оптической скамьи.

4. На расстоянии около 2 - 5 м разместите любую светлую поверхность, которая будет использована как экран.

5. Подвижную часть зеркала Френеля установите так, чтобы две половинки зеркала были параллельны друг другу и оптическое скамье.

6. Лазер настроите таким образом, чтобы после прохождения линзы расширенный луч попадал на обе половинки зеркала одинаково. На экране должны наблюдаться два светлых пятна, разделенных темной зоной.

7. П оворачивая регулирующие винты на зеркале Френеля, регулируя тем самым угол между зеркалами, добейтесь того, чтобы на экране полученные ранее светлые пятна перекрывали друг друга. Полученная интерференционная картина должена быть похожа на картину приведенную на рис.. 4.

Упражнение 2. Интерференция света при помощи бипризмы Френеля.

Экспериментальная установка для наблюдения интерференции света при помощи бипризмы Френеля аналогична установке показаной на рис. 1.

Порядок выполнения упражнения:

1. Лазер установите на оптической скамье на отметке 2 см,

2. Держатель для линзы 1 с установленной в него линзой с фокусным расстоянием f = 20 мм поместите на оптической скамье на отметке 23.3 см

3. Держатель для линзы 2 с установленной в него линзой с фокусным расстоянием f = 300 мм поместите на оптической скамье на отметке приблизительно 60 см

4. Столик с бипризмой Френеля установите на отметке 45 см оптической скамьи.

5. На расстоянии около 3 м разместите любую светлую поверхность, которая будет использована как экран.

6. Лазер настроите таким образом, чтобы после прохождения линзы 1 расширенный луч попадал на центр бипризмы. После прохождения бипризмы луч разобьется на два. На экране должны наблюдаться два светлых пятна, находищихся на некотором расстоянии друг от друга.

7. Измерьте расстояния между полученными точками и двумя линзами за вычетом фокусного расстояния первой линзы.

У пражнение 3. Интерференция света при помощи зонной пластинки Френеля.

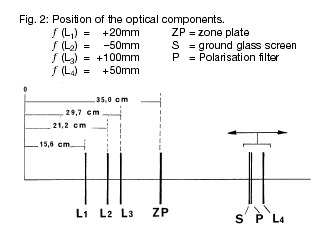

На рис. Показана полная экспериментальная установка.

1. Установите Лазер в начале оптической скамьи.

2. Затем установите на оптической скамье линзы L1, L2 и L3 диаметром приблизительно. 5 мм, в той последовательности как показано на рис. Перемещением линз L2 и L3 можно добиться параллельного лазерного луча длиной нескольких метров (максимум 10 м).

3. Поместите зонную пластинку на расстоянии 35 см от лазера и убедитесь, что пластинка хорошо освещена.

4. В конце скамьи(отметка 95см) разместите матовое стекло вместе с поляризатором, который используется для уменьшения яркости изображения, это будет служить экраном. А за ними линзу L4. Изображение зонной пластинки появится на матовом стекле

5. Перемещая одновременно экран из матового стекла и линзу L4 в направлении зонной пластинки, отыскиваются другие фокусные точки и определяются соответствующие им фокусные расстояния.
