Измеритель мощности дозы дп-5в

Предназначен для измерения мощности экспозиционной дозы гамма-излучения на радиоактивно зараженной местности, контроля зараженности объектов и продуктов питания, а также обнаружения бета-излучения.

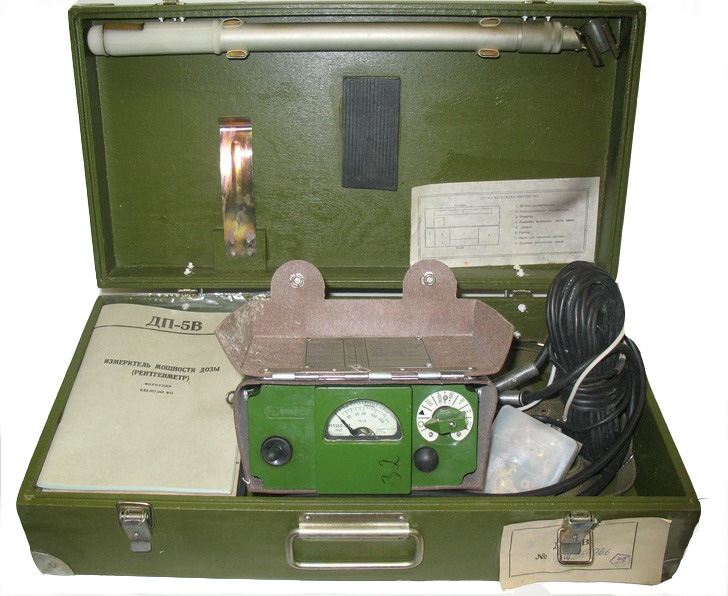

В состав комплекта ДП-5В входят:

- измерительный пульт,

- футляр,

- полиэтиленовые чехлы – 10 шт.,

- ремни – 2 шт.,

- головные телефоны,

- делитель напряжения,

- удлинительная штанга,

- блок детектирования,

- техническая документация,

- укладочный ящик.

Назначение элементов

Прибор состоит из измерительного пульта, блока детектирования, соединенного с пультом при помощи гибкого кабеля длиной 1,2 м.

Пульт состоит из кожуха и основания, соединенных четырьмя винтами. Сбоку основания имеется гнездо для подключения вилки телефона. На лицевую часть кожуха выходят: шкала микроамперметра и тумблер для включения подсветки, переключатель поддиапазонов и кнопка сброса показаний. На основании закреплено шасси с узлами и элементами электрической схемы прибора. В основании (снизу) имеется отсек питания с крышкой для размещения источников питания.

Блок детектирования (БД) герметичен, имеет цилиндрическую форму. В нем расположена плата, на которой размещены газоразрядные счетчики и другие элементы схемы. На плате закрепляется гайкой стальной корпус с окном для обнаружения бета-излучения, вовнутрь его устанавливается полиэтиленовая оболочка для герметизации БД. Блок детектирования имеет поворотный экран, который может фиксироваться на корпусе БД в положениях Б, Г и К.

В положении К (контроль работоспособности) против окна устанавливается контрольный бета-источник типа Б-8, укрепленный в углублении экрана.

В положении Г (для измерения гамма-излучения) окно закрыто экраном, обеспечивая срабатывание детектора только от гамма-излучения.

В положении Б окно блока открыто.

Сравнивая показания прибора в положениях Г и Б, делают вывод о наличии бета-излучения. На корпусе имеются выступы, которыми БД ставится на обследуемую поверхность при обнаружении бета-излучения.

Футляр изготовлен из искусственной кожи и состоит из трех отсеков: для пульта, блока детектирования и для запасных элементов питания. К футляру закрепляются два раздвижных ремня для ношения прибора.

Телефон типа ТГ-7М состоит из двух малогабаритных телефонов и оголовья из мягкого материала.

Делитель напряжения позволяет подключать прибор к источнику постоянного тока напряжением 12 В или 24 В в зависимости от положения двух подвижных контактов, находящихся на печатной плате. Делитель напряжения снабжен кабелем длиной 10 м и крепится в отсеке питания невыпадающим винтом. Штанга соединяется с БД с помощью захвата, раздвижное устройство которой позволяет менять ее длину в пределах 450 – 750 мм.

Технические характеристики дп-5в

Характеристики	Показатели
Диапазон измерения мощности дозы гамма-излучения	от 0,05 мР/ч до 200 Р/ч
Поддиапазоны измерений (в соответствии с положением переключателя)	1 – (200) – от 5 до 200 Р/ч; 2 – (х1000) – от 500 до 5000 мР/ч; 3 – (х100) – от 50 до 500 мР/ч; 4 – (х10) – от 5 до 50 мР/ч; 5 – (х1) – от 0,5 до 5 мР/ч; 6 – (х0,1) – от 0,05 до 0,5 мР/ч.
Основная относительная погрешность измерений	не более ± 30 %
Интервал рабочих температур, оС	от – 500 до 500
Допуст. глубина погруж. в воду блока детектирования, м	0,5
Время установления показаний прибора, сек	не более 45
Питание прибора от элементов питания	3 шт. А-338
Продолжительность непрер. работы от элементов, час.	55
Питание прибора от внешнего источника пост. тока, В	12
Питание прибора от внешнего источника пост. тока, В	24, через делитель напряжения
Масса прибора с элементами питания, кг	не более 3,2
Масса полного комплекта в укладочном ящике, кг	не более 8,2
