Міністерство освіти і науки України, молоді та спорту

Запорізький національний технічний університет

Кафедра ЕПП

ПОЯСНЮВАЛЬНА ЗАПИСКА ДО КУРСОВОГО ПРОЕКТУ

З ДИСЦИПЛІНИ: “ЕЛЕКТРОМАГНІТНІ ПЕРЕХІДНІ ПРОЦЕСИ”

НА ТЕМУ: ”РОЗРАХУНОК СТРУМІВ НЕСИМЕТРИЧНИХ ТА СИМЕТРИЧНИХ КЗ ”

Виконав: ст. гр. Е-119 В.В. Ніценко

Керівник: Ю.В. Даус

2012

Запорізький національний технічний університет

Кафедра___”Електропостачання промислових підприємств” __________________________

Дисципліна___”Електромагнітні перехідні процеси” ________________________________

Спеціальність___”Електротехнічні системи електроспоживання” ______________________

Курс___3____ Група___Е- 119___ Семестр___6___

ЗАВДАННЯ

На курсовий проект (роботу) студентові

Ніценко Володимиру Вікторовичу ___________________

(прізвище, ім’я, по батькові)

1.Тема проекту (роботи):”Розрахунок струмів несиметричних та симетричних КЗ ”_________

2. Термін здачі студентом закінченого проекту (роботи): ___________________________

3. Вихідні дані до проекту (роботи): Розрахунок КЗ в електроустановках напругою вищою за 1кВ: варіант 24; ЕС1: 4 генератори потужністю 353 МВА, потужність трансформаторів 400 МВА; система: I_kз = 20 кA, S номс = 900 МВА; Х0 = 0,4 Ом/км,; 2 синхронні двигуни, потужністю 2*820 кВА, Е” = 0,9 Кпуск = 5,3. Розрахунок КЗ в електроустановках напругою до 1 кВ: варіант 7; трансформатор: Sном = 1600 кВА, Uк = 5,5%, Pк = 16 кВт; КЛ5,КЛ6: _

r0 = 0,169 мОм/м, х0 =0,059 мОм/м, l = 90 м; А5,А6: r = 0,74 мОм , х = 0,55 мОм; ШР:_____

r0 = 0,1 мОм/м, х0 =0,13 мОм/м,; А1-А4: r = 1,3 мОм, х = 0,85 мОм; А7, А8: r = 0,12 мОм,_

х = 0,084мОм; КЛ7-КЛ8: r0 = 0,32 мОм/м, х0 = 0,064 мОм/м; ШМ: r0 = 0,014 мОм/м,_____

х0 = 0,006 мОм/м; система: S номс = ∞, x"* = 0

4. Зміст розрахунково – пояснювальної записки (перелік питань, що їх належить розробити):При розрахунках трифазного КЗ в електроустановках напругою вищою за 1 кВ необхідно визначити: а) надперехідний струм, I"; b) діюче значення періодичної складової струму КЗ__для моментів часу t = 0.1 c; t = 0.5 c; In0,1; In0,5; c) ударний струм КЗ, iy; d) I" методом вузлових потенціалів за допомогою ЕОМ (програма Е_маг1). При розрахунках несиметричного_КЗ для заданого виду КЗ “n” в електроустановках напругою вищою за 1 кВ необхідно_визначити: а) надперехідний струм КЗ, I_k⁽ⁿ⁾; b) ударний струм КЗ, i_y; с) побудувати векторні діаграми струмів КЗ і напруг по місцю несиметричного КЗ. Всі вищезгадані розрахунки необхідно провести методом відносних одиниць з використанням приблизного зведення. При розрахунках трифазного КЗ в електроустановках напругою до 1кВ необхідно визначити: а) надперехідний і ударний струми КЗ від енергосистеми; б)надперехідний і ударний струми підживлення точки КЗ від двигунів. Розрахунки провести методом іменованих одиниць.Після завершення всіх розрахунків необхідно зробити висновки. _________________

5. Перелік графічного матеріалу (з точним зазначенням обов’язкових креслень): _______

схеми заміщення електричних мереж, схеми заміщення прямої, зворотньої та нульової послідовностей, векторні діаграми струмів КЗ і напруг по місцю несиметричного КЗ. _

6. Дата видачі завдання: ____01. 02._2012________________________________________

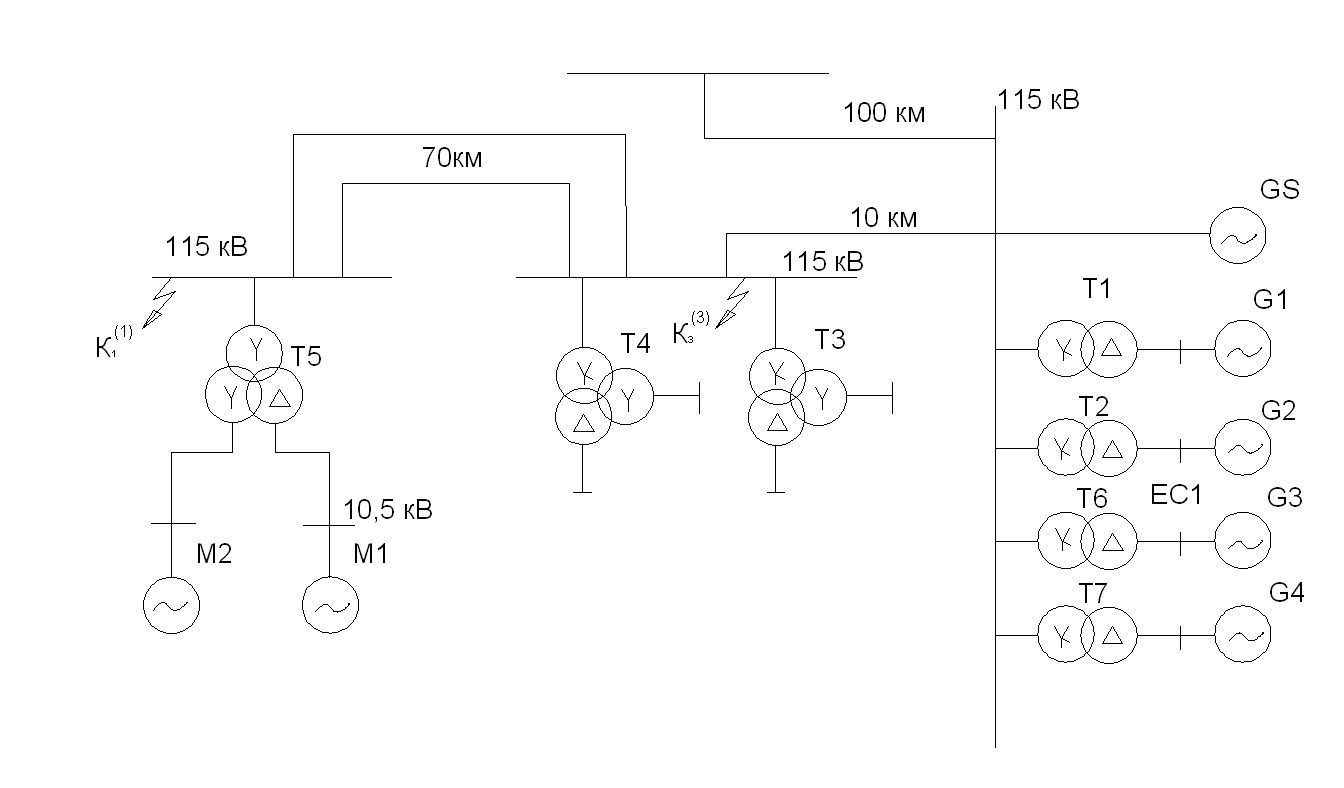

Рисунок 1 – Розрахункова схема електричної мережі напругою вище 1кВ

Таблиця 1 – Вихідні дані для електричної мережі напругою вище 1кВ

Варіант	ЕС1			Система		Х0, Ом/км
	Генератори		Трансфор-матори
	кіль-кість од.	потужність, МВА	потужність, МВА	S номс, МВА	Iкз, кА
24	4	353	400	900	20	0,4

Рисунок 2 – Розрахункова схема електричної мережі 0,4 кВ

Таблиця 2 – Дані для розрахунків електричної мережі 0,4 кВ

Варіант	Трансформатор			Трансфор-матори струму		КЛ5, КЛ6			А5, А6		А7, А8
	S ном, кВА	Uк,%	Pк , кВт	r, мОм	x, мОм	r, мОм/м	х, мОм/м	l, м	r, мОм	х, мОм	r, мОм	х, мОм
5	1600	5,5	16	----	-----	0,169	0,059	90	0,74	0,55	0,12	0,084

Продовження таблиці 2

ШР		Система		КЛ1-КЛ4		А1-А4		КЛ7-КЛ8		ШМ
r0, мОм/м	х0, мОм/м	S номс	x"*	r, мОм/м	х, мОм/м	r, мОм	х, мОм	r0, мОм/м	х0, мОм/м	r0, мОм/м	х0, мОм/м
0,1	0,13	∞	0	2,4	0,084	1,3	0,85	0,32	0,064	0,014	0,006

Таблиця 3 — Дані асинхронних двигунів

Асинхронні двигуни АД
Рном, кВт	Uном, В	cosφ	η	I*пуск	Sном, %	М*пуск
55	380	0,9	0,92	6,5	1,3	1,2
