Надземная прокладка газопроводов
Для надземной прокладки применяются только стальные трубы. Надземные газопроводы в зависимости от давления газа следует прокладывать на опорах из негорючих материалов или по конструкциям зданий и сооружений.
Газопроводы высокого давления могут прокладываться на отдельно стоящих опорах, колоннах, эстакадах и этажерках, а также по глухим стенам и кровлям производственных зданий I и II степеней огнестойкости.
Газопроводы среднего давления могут прокладываться по стенам производственных зданий III и IY степени огнестойкости.
Газопроводы низкого давления могут прокладываться по стенам производственных, общественных и жилых зданий всех степеней огнестойкости.
При прокладке газопроводов по стенам зданий и сооружений расстояние в свету до ограждающих конструкций должно приниматься не менее половины диаметра газопровода. При надземной прокладке газопроводов следует предусматривать стандартные подвижные и неподвижные опоры. Пролет между опорами определяется с учетом нагрузок от газопровода, воздействия грунта на опоры, а также природных воздействий. Между двумя неподвижными опорами должны устанавливаться компенсаторы заводского изготовления или должны размещаться естественные повороты газопроводов.
Тема 1.3 Оборудование газораспределительных сетей Конденсатосборники
Конденсатосборники предназначены для сбора и удаления из газопровода конденсата, образующегося при конденсации водяных паров, и других жидких фракций. Они устанавливаются в нижних точках газопроводов, прокладываемых с уклоном.
Корпус конденсатосборника выполняется из отрезка стальной трубы с двумя глухими днищами. К верхней части корпуса привариваются патрубки для присоединения газопровода. По оси корпуса устанавливается трубка диаметром 1" (dy = 25 мм). Нижний конец трубки имеет срез и упирается в днище корпуса, а верхний конец трубки выводится на поверхность земли под ковер. При низком давлении газа верхняя часть трубки имеет резьбу, на которую навертывается муфта, а в муфту ввертывается пробка.
Для удаления из корпуса конденсата необходимо открыть откидную крышку ковера, вывернуть из муфты пробку, ввернуть в муфту патрубок ручного насоса и произвести откачку конденсата, затем все поставить на место.
В конденсатосборниках среднего и высокого давления на верхнем конце трубки установлен кран или вентиль. Удаление конденсата производится под действием давления газа при открытии крана или вентиля.
Объем корпуса. конденсатосборника зависит от диаметра газопровода и влажности газа и лежит в пределах от 5 до 150 л.
Откачка конденсата является газоопасной работой, так как связана с выходом газа в атмосферу.

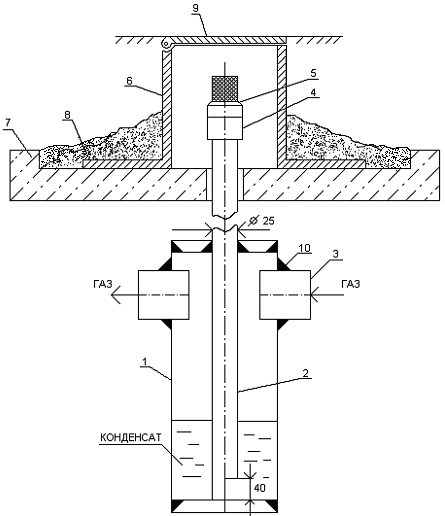

Рисунок 1.3.1. Установка конденсатосборника низкого давления
Корпус
Трубка для отвода конденсата (dy=25мм)
Патрубки для присоединения газопровода
Муфта (внутренняя резьба)
Пробка (наружная резьба)
Ковер
Бетонное основание ковера
Заливка цементным раствором
Откидная крышка ковера
Сварка
Ковер
Ковер служит для защиты деталей подземных газопроводов, выводимых к поверхности земли, от механических повреждений. Он представляет собой стальной цилиндр диаметром 200 – 250 мм, высотой 200 мм с откидной крышкой. На проезжей части крышка ковера должна находиться на уровне покрытия дороги, на непроезжей части ковер должен выступать из земли на 100 мм.
