18,. Как измерить высоту провиса проводов?
При пересечении оси трассы любого линейного сооружения с воздушными линиями, необходимо измерить высоту провиса проводов над осью трассы, т.е. расстояние между низшей точкой провода и поверхностью земли по отвесной линии (h на рис.8.6).

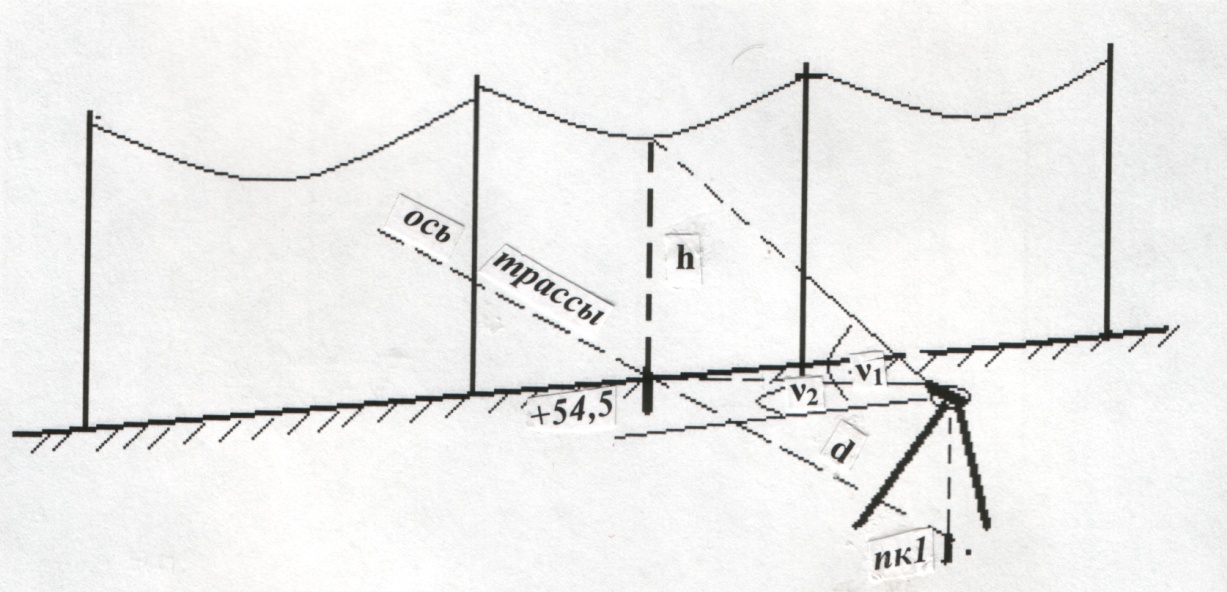

Рис. 8.6. Схема измерения высоты провиса проводов
Такого рода измерения выполняют исключительно аналитическим способом, — методом тригонометрического нивелирования. Для этого теодолит устанавливают на одной из закрепленных точек трассы (пк1 на рис.8.6) и измеряют углы наклона ν1 на низшую точку провода и ν2 на точку на физической поверхности земли, а также расстояние от теодолита до этой точки. При необходимости его приводят на горизонтальную плоскость. Тогда искомая высота будет равна
h = d( tgν1 - tg ν2). (8.18)
19,Расскажите о составе геодезических работ при изыскании строительных площадок?
Инженерно-геодезические изыскания строительных площадок выполняют в соответствии с техническим заданием, которое содержит общую характеристику проектируемого объекта; сведения о местоположении и границах участка работ; сведения о топографических работах; масштабах съемки, высоте сечения рельефа; устанавливаются сроки выполнения работ. На основе технического задания составляют проект или программу производства геодезических изысканий.
Особое внимание при инженерно-геодезических изысканиях обращается на топографическую съемку. Выбор масштаба топографических съемок и обоснование точности изображения рельефа являются решающими факторами при производстве изысканий. Масштабы топографических съемок устанавливаются в зависимости от стадий и способов проектирования, плотности и характера застройки и контуров ситуации, типов проектируемых сооружений. Точность изображения рельефа на плане непосредственно связана с его масштабом. Кроме того, она обусловлена допустимыми величинами ошибок подсчета объемов земляных работ при проектировании вертикальной планировки и отдельных инженерных сооружений. Отчетным материалом заключительного этапа изысканий являются планы масштабов 1:5000 — 1:1000 с высотой сечения рельефа 1—2 м, которые являются исходными документами для разработки генерального плана промышленного предприятия или города.
Для составления рабочей документации объектов промышленного и гражданского строительства; бетонных плотин и зданий ГЭС, а также горнодобывающих предприятий необходимы топографические планы масштабов 1:500 — 1:1000 с сечением рельефа 0,25—0,50 м.
В больших городах планы в масштабах 1:2000 и 1:5000 являются документами учетно-справочного характера, отражающими наличие всех существующих подземных сетей, их взаимное расположение и назначение. Точное же плановое положение подземных сетей с отметками заложения сооружений и полными техническими характеристиками наносится на планы масштабов 1:500 — 1:1000.
В настоящее время основным видом топографических съемок, выполняемых при инженерно-геодезических изысканиях, является аэрофотосъемка. Наземная фототеодолитная съемка применяется, как правило, в горной местности. Тахеометрическая и теодолитная съемки производятся лишь на небольших участках и тех случаях, когда выполнение аэрофотосъемки невозможно, или нецелесообразно; при этом на застроенной территории горизонтальная и вертикальная съемки ведутся раздельно.
Несмотря на большое разнообразие строительных объектов, перечень геодезических работ, выполняемых при изысканиях на этих площадках, сводится к следующему:
сбор и анализ материалов топографической изученности;
построение плановой и высотной государственной геодезической сети, сети сгущения и геодезической съемочной сети;
топографическая съемка площадки, включая съемку подземных сооружений;
трассирование внеплощадочных коммуникаций;
обеспечение инженерно – геологических и других видов изысканий;
картографические работы.
