1. Что означает слово «нивелирование»?

Слово нивелирование означает определение превышения между точками земной поверхности. По измеренным превышениям вычисляют высоты точек местности или относительно уровненной поверхности Балтийского моря (абсолютные высоты), или относительно какой – либо другой уровненной поверхности (относительные высоты).

2. Какие существуют методы нивелирования?

Геометрическое нивелирование. Оно основано на измерении превышения с помощью горизонтального визирного луча и вертикально установленных на точках А и В нивелирных реек. Различают геометрическое нивелирование способом «вперед» (рис.4.1) и «из середины» (рис. 4.2).

В первом случае нивелир устанавливают так, чтобы окуляр зрительной трубы находился на одной отвесной линией с точкой А. Вертикальное расстояние i от центра окуляра до точки А называется высотой прибора. Если отсчет по рейке, вертикально установленной на точке В, обозначить b, то разность высоты прибора и отсчета по рейке даст искомое превышение h

h = ί – b. (4.1)

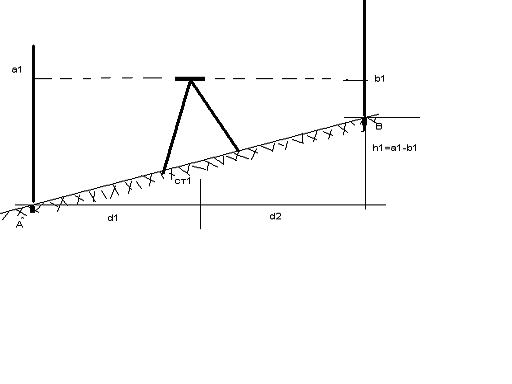

Во втором случае превышение равно разности отсчетов по задней и передней рейкам

h =a₁ – b₁. (4.2)

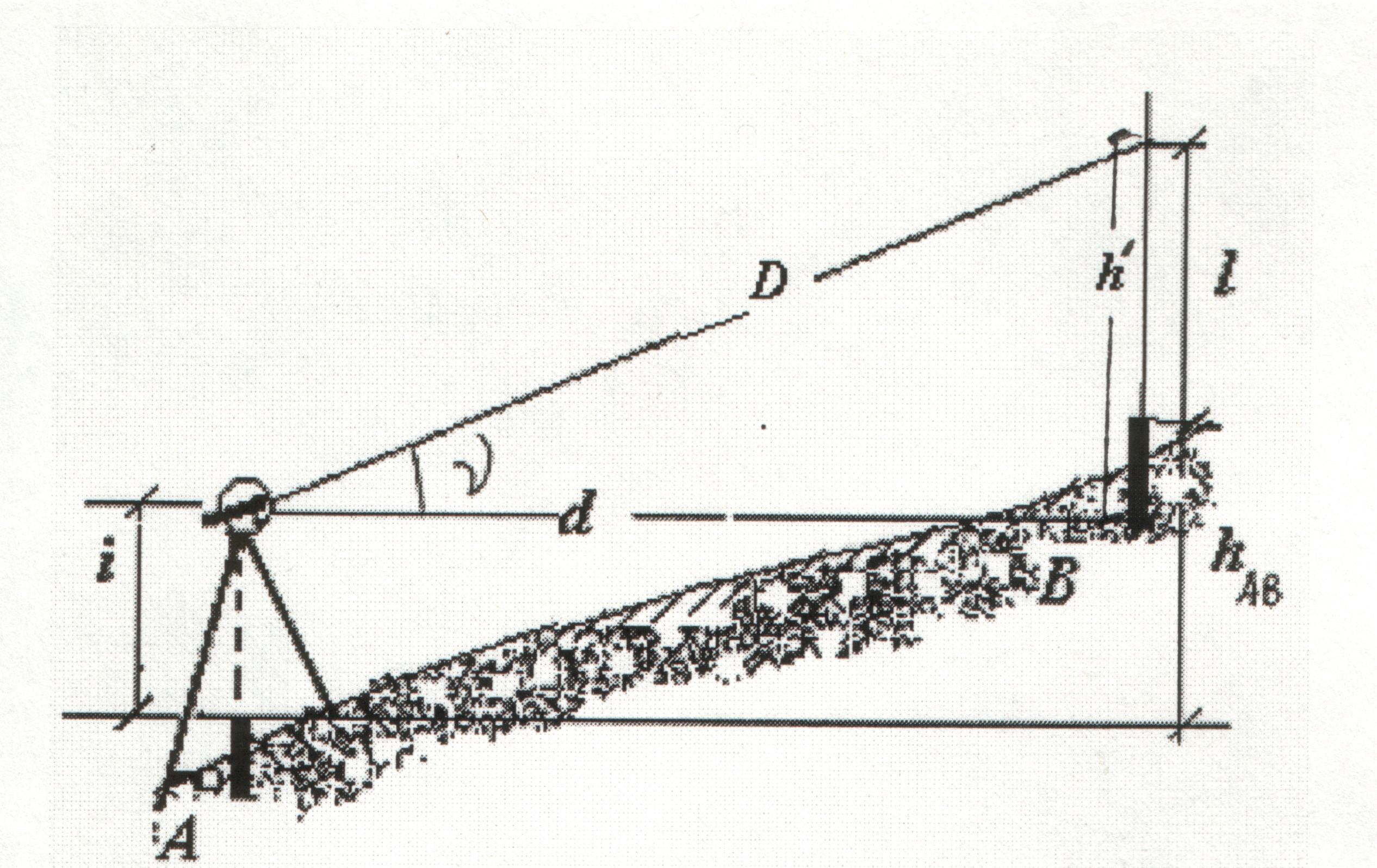

Тригонометрическое нивелирование – основано на измерении превышения наклонным лучом (рис.4.3). Для определения превышения необходимо измерить угол наклона ν линии, длину линии d, высоту прибора ί и высоту точки визирования l. Тогда

h = d tg ν + ί – l. (4.3)

Р ис.4.3. Схема тригонометрического нивелирования

Гидростатическое нивелирование - основано на свойстве свободной поверхности жидкости устанавливаться всегда нормально к направлению силы тяжести и в сообщающихся сосудах располагаться на одном уровне, независимо от массы жидкости и поперечных сечений сосудов. Превышение в этом случае равно разности высот столбов жидкости в сосудах.

Барометрическое нивелирование основано на определении превышения между двумя точками местности по разности атмосферного давления на них.

Стереофотограмметрическое нивелирование основано на измерении превышения на стереофотограмметрической модели местности, которую можно получить при помощи специальных фотограмметрических приборов, рассматривая два перекрывающихся снимка местности.

Механическое нивелирование производится при помощи приборов, автоматически записывающих профиль местности.

Космическое нивелирование позволяет определять высоты точек местности с помощью спутниковой системы ГЛОНАСС (Россия) или GPS (США) в дифференциальном режиме с точностью до сантиметров.

3. Расскажите о назначении нивелиров и их классификации?

Нивелиры предназначены для измерения превышений между точками на местности или строительных конструкций, а также для установки их в проектное положение. В нашей стране, согласно ГОСТ 10528-76 «Нивелиры. Общие технические условия», выпускают три типа нивелиров: высокоточные, точные и технические. В зависимости от метода приведения визирной оси в горизонтальное положение они подразделяются на два типа:

1) нивелиры с уровнем при зрительной трубе;

2) нивелиры с компенсатором.

У первых визирная ось зрительной трубы устанавливается горизонтально с помощью скрепленного с ней цилиндрического уровня, а у нивелиров с компенсаторами линия визирования устанавливается горизонтально автоматически, после предварительной установки оси вращения нивелира в отвесное положение с помощью круглого уровня.

При выполнении геодезических работ на строительной площадке применяют в основном нивелиры точные и технической точности. Некоторые из них, показаны на рисунке 4.4. Здесь буква «К» означает, что нивелир снабжен компенсатором, а буква «Л» означает, что у нивелира имеется лимб. Краткие технические характеристики нивелиров приведены в табл.4.1. Цифра перед буквой Н означает номер модификации базовой модели.

Таблица 4.1 Технические характеристики нивелиров

Показатели	3Н2КЛ	2Н3Л	3Н3КЛ	3Н5Л
Средняя квадратическая погрешность на 1км двойного хода, мм.	2	2,5	3	5
Изображение	прямое	прямое	прямое	прямое
Увеличение зрительной трубы	30х	32х	22х	20х
Наименьшее расстояние визирования, м	0,8	1,3	1,2	1,2
Диапазон работы компенсатора	±15′	-	±15′	-
Цена деления цилинд. уровня Масса прибора в футляре, кг	- 3,5	15″на2мм 1,9	- 2,6	45″на2мм 2.5
